Зарядка телефону з батарейки "Крона"


Зарядка телефона из батарейки Крона
Робимо просту зарядний пристрій для телефону з батарейки типу "Крона"

Більшість сучасних телефонів і смартфонів заряджаються від USB портів і досить просто дати стабільних 5 вольт. Подібні пристрої є в автомобілях з 12 на 5 вольт. Ну а як йти в похід і часто виникає проблема зарядки телефону в польових умовах, тому альтернатива зарядка телефону з звичайних сольових батарейок, як у моєму випадку з 9 вольт, крона є в кожному магазині і можна взяти без проблем ...

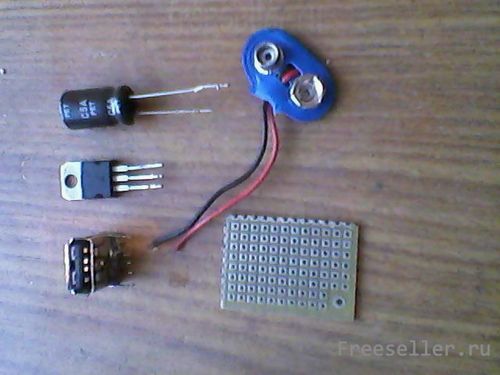

Деталі мінімальні:
- Стабілізатор LM7805
- Конденсатор 1000мкф 16В
- Гніздо мама USB
- Перехідник для крони


Зарядка телефона из батарейки Крона

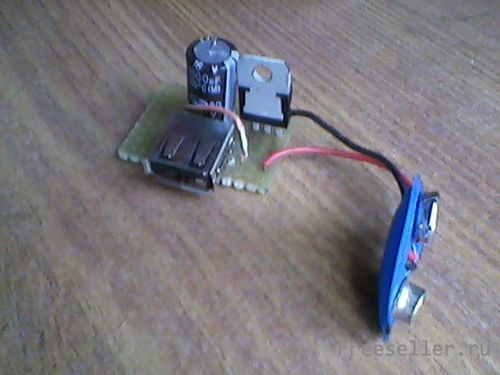

Це все збирав на макетній платі.

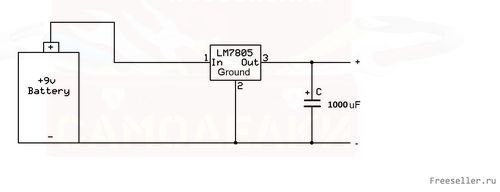

За такою схемою:


Зарядка телефона из батарейки Крона


Пробував підключити світлодіод але тоді струму не вистачало на зарядку телефону.


Зарядка телефона из батарейки Крона

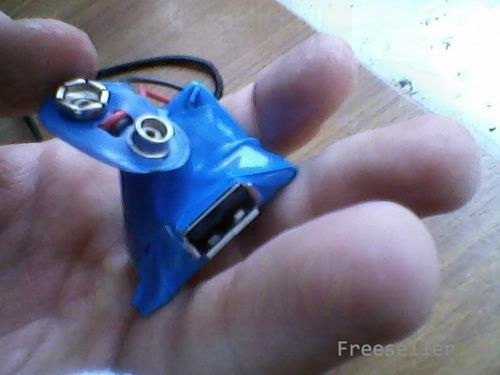

Схема запрацювала з першого разу, але для більшої ефективності телефон бажано вимкнути і на вимкненому режимі заряджати.


Зарядка телефона из батарейки Крона


Зарядка телефона из батарейки Крона
