Сейсмограф — це прилад для реєстрації коливань земної кори. А коливання викликають справжні землетрусу, навіть дуже далекі, вибухи та інші струсу, викликані, наприклад, рухом тяжелогружених залізничних складів або роботою забивающих палі машин. Швидкість поширення хвиль» таких коливань різна — від 3,5 до 7 км/...
Самодельный сейсмограф


Сейсмограф — це прилад для реєстрації коливань земної кори. А коливання викликають справжні землетрусу, навіть дуже далекі, вибухи та інші струсу, викликані, наприклад, рухом тяжелогружених залізничних складів або роботою забивающих палі машин. Швидкість поширення хвиль» таких коливань різна — від 3,5 до 7 км/...

А зараз — про самому приладі. Впевнені, що змайструвати його буде цікаво і вам. Тим більше, що справа не така вже й складне.

Основа будь-якого сейсмографа — масивний маятник. Від того, як його підвісити на підставі, залежить, ми реєструємо горизонтальні або вертикальні коливання. Справа в тому, що при зміщенні поверхні землі (а з нею і все, що на ній стоїть) маятник залишається за інерцією в спокої. Завдяки цьому і вдалося заміряти, наскільки щодо його нерухомої маси «ходять» навколишні предмети.

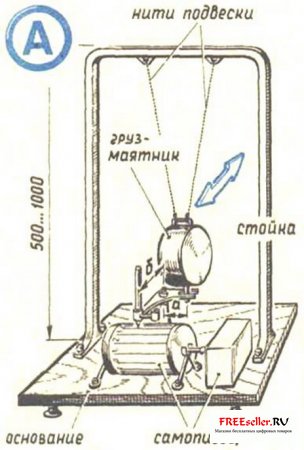

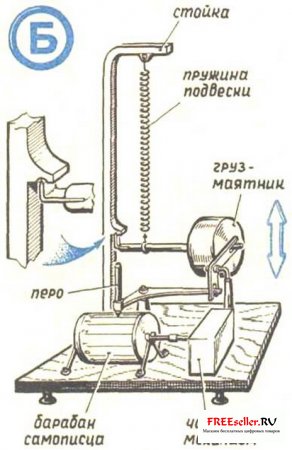

Конструкція сейсмографа не викличе питань, якщо ви уважно познайомитеся з малюнками. На них наведено два варіанти приладу: А — для реєстрації горизонтальних зсувів землі, Б — вертикальних. З досвіду скажімо, краще не «розмінюватися на дрібниці» в габаритних розмірах підстави і рами. Ці деталі з дерева або металу повинні бути жорсткими і масивними. Самописці—повільно обертаються за допомогою годинникового механізму барабани з папером, на якій друкарські елементи прокреслюють пряму. Коливання землі викликають зміщення підстави, і маятник через важелі змушує рухатися пір'я. В результаті — запис у вигляді зигзагоподібних ліній, по висоті і кроку яких можна судити про характер коливань.


Самодельный сейсмограф


Чутливість сейсмографа задається передавальним відношенням важільного механізму (на малюнку А це відношення б до а). Чим воно більше, тим вище чутливість. Але краще поекспериментувати. Інакше навіть пересування по квартирі будуть відгукуватися на тремтінні пера. Для «листи» краще використовувати фломастер, здатний писати на пластиковій кальці, або закоптити поверхню барабана полум'ям свічки, а перо зробити сухим, у вигляді голки. У приладі Б в привід самописця введено другий важіль, і перо притискується до барабана за рахунок власної ваги. Інакше довелося б барабан ставити вертикально і придумувати хитру систему важелів.


Самодельный сейсмограф


Найскладніший вузол в сейсмографе — годинний механізм. Його самого не виготовити. Але можна скористатися набором «Годинникар» або стареньким будильником.


Самодельный сейсмограф

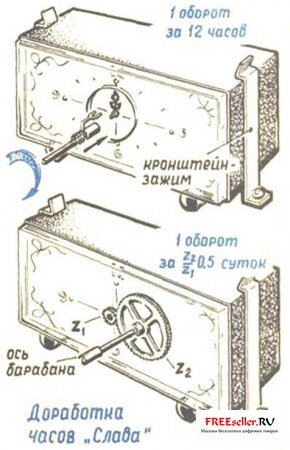

При обертанні барабана безпосередньо від осі годинникової стрілки папір на ньому доведеться міняти два рази на добу. Якщо передбачити другий зажим для пера (показано на сейсмографе А), термін служби збільшиться вдвічі. Достатньо лише переставити пишучий елемент через 12 годин на нову «доріжку». Але краще повозитися і підібрати пару відповідних шестерень від дитячих заводних іграшок. Маленьку поставити на вісь годинникової стрілки, а більшу розмістити зі своєю віссю на пластиковому «склі» годин. Тоді час повного оберту барабана збільшиться у багато разів. І, звичайно, треба передбачити доступність і легкість заміни паперу або самого барабана.


Я. Владіс, р. Москва.
