Электромаятниковая пила по металу своїми руками


Электромаятниковая пила по металлу своими руками


Розрізати ручним інструментом профіль, трубу або яку-небудь іншу заготівлю строго перпендикулярно осі і чисто - нелегке завдання, а з допомогою простого пристосування (див. фото - сущі дрібниці.

Пилка складається з рамки-підстави та листа металу (або листа міцного пластику), шарнірно з'єднаних віссю на одній із сторін. На рамці з протилежного осі стороні паралельно їй приварений куточок, який для різання укладають труби або профілі. На верхньому листі закріплено електродвигун і вал, сполучені приводним ременем. Не забудьте прикріпити зручну ручку.


Электромаятниковая пила по металлу своими руками


Розрізати ручним інструментом профіль, трубу або яку-небудь іншу заготівлю строго перпендикулярно осі і чисто - нелегке завдання, а з допомогою простого пристосування (див. фото - сущі дрібниці.
Пилка складається з рамки-підстави та листа металу (або листа міцного пластику), шарнірно з'єднаних віссю на одній із сторін. На рамці з протилежного осі стороні паралельно їй приварений куточок, який для різання укладають труби або профілі. На верхньому листі закріплено електродвигун і вал, сполучені приводним ременем. Не забудьте прикріпити зручну ручку.


Электромаятниковая пила по металлу своими руками


Электромаятниковая пила по металлу своими руками

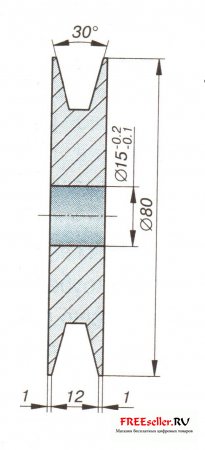

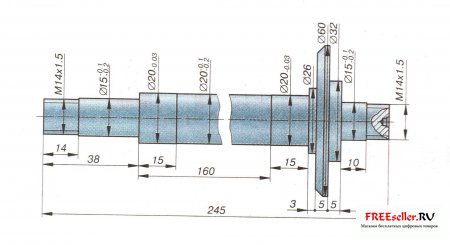

На протилежному від шківа кінці вала зроблений затиск для кріплення відрізного круга або дискової пилки. Такий маятникових пилкою можна пиляти практично все: метал, пластик, дерево (навіть колоди). При розпилюванні колод нижня рамка розгортається навколо осі шарніра на 180'. У цьому положенні вона чим-небудь фіксується, наприклад, на неї може стати ногами помічник. Щоб після кожного надпила не рухати важке колоду, простіше вздовж нього переносити пилу.


Электромаятниковая пила по металлу своими руками


Электромаятниковая пила по металлу своими руками


Заготовки можна різати і під різними кутами. Для цього куточок, на який укладається заготівля, потрібно закріпити до рами-основи не зварюванням, а на болтах і передбачити можливість його установки під різними кутами до пильному диску.


"САМ"3 - 2001
