Саморобний намоточный верстат з пристосуванням для намотування трансформаторів


Самодельный намоточный станок с приспособлением для намотки трансформаторов


Простий намоточный верстат дозволяє намотувати котушки дротом діаметром від 0,15 до 1,5 мм виток до витка або внавал з підрахунком кількості витків дроту, намотаних на котушку


Намоточный верстат і пристосування для намотування котушок, силових і НЧ трансформаторів, дроселів


Простий намоточный верстат (рис. 1) дозволяє намотувати котушки дротом діаметром від 0,15 до 1,5 мм виток до витка або внавал з підрахунком кількості витків дроту, намотаних на котушку.


Самодельный намоточный станок с приспособлением для намотки трансформаторов

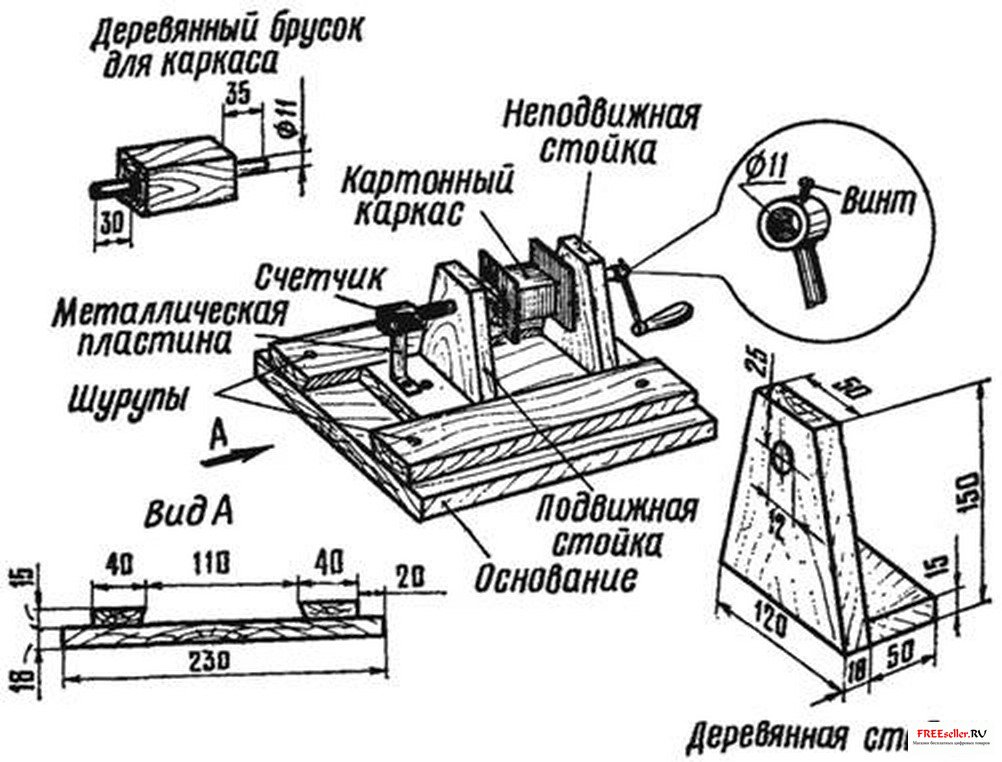

Рис. 1 Простий намоточный верстат


На дерев'яній основі розмірами 370x230x18 мм зміцнюють шурупами два направляючих бруска з фасками під кутом 45°. Між ними встановлюють дерев'яні стійки, одна з яких рухома, інша - нерухома. Між стійками встановлюють дерев'яний брусок з каркасом для намотування дроту. Розмір бруска повинен відповідати розміру каркаса котушки. З одного боку на вісь бруска надягають і закріплюють гвинтом ручку для обертання, а з іншого боку підключають лічильник для підрахунку кількості витків дроту (лічильний механізм беруть від старого електролічильника). Під час роботи намоточный верстат кріплять до столу шурупом або гвинтом.


Пристосування для намотування котушок на базі точильного верстата (рис. 2). Для намотування котушок дротом діаметром від 0,1 до 0,6 мм можна пристосувати точильний верстат, забезпечивши його спеціальною оправкою, навинчиваемой на валик точильного круга замість кріпильної гайки, як показано на рисунку.

Якщо намотувальними роботами доводиться часто займатися, то доцільно виготовити універсальну оправлення, що складається з двох однакових частин у вигляді усічених пірамідок (рис. 2).




Рис. 2. Пристосування для намотування котушок на базі точильного верстата.

Пристосування для намотування котушок на базі ручного дриля. (рис. 3). Для намотування високочастотних котушок, дроселів, малогабаритних трансформаторів дротом діаметром від 0,1 до 0,5 мм в аматорських умовах можна пристосувати звичайну ручну дриль, затиснуту в лещата.\


Самодельный намоточный станок с приспособлением для намотки трансформаторов


Рис. 3. Пристосування для намотування котушок на базі ручного дриля.


В. Р. Бастанов
Посібник для радіоаматорів-конструкторів
