Автомат для поливання рослин


Автомат для поливки растений

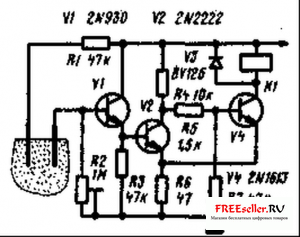

Принципова схема простого автомата, що включає подачу води на контрольований ділянку грунту (наприклад, у теплиці) при зменшенні її вологості нижче певного рівня, приведена на малюнку. Пристрій складається з емітерного повторювача на транзисторі V1 і тригера Шмітта (транзистори V2 і V4). Виконавчим механізмом управляє електромагнітне реле К1. Датчиками вологості служать два металевих або вугільних електрода. занурені в грунт.


Автомат для поливки растений


Принципова схема простого автомата, що включає подачу води на контрольований ділянку грунту (наприклад, у теплиці) при зменшенні її вологості нижче певного рівня, приведена на малюнку. Пристрій складається з емітерного повторювача на транзисторі V1 і тригера Шмітта (транзистори V2 і V4). Виконавчим механізмом управляє електромагнітне реле К1. Датчиками вологості служать два металевих або вугільних електрода. занурені в грунт.


Автомат для поливки растений


При досить вологому грунті опір між електродами невелике н тому транзистор V2 відкриється, транзистор V4 - закритий, а реле К1 - знеструмлено.

По мірі висихання грунту опір грунту між електродами зростає, напруга зсуву на базі транзисторів V1 і V3 зменшується, Нарешті, при певній напрузі на базі транзистора V1 відкривається транзистор V4 н спрацьовує реле К1. Його контакти (на малюнку не показані) замикають ланцюг включення заслінки або електричного насоса, що здійснюють подачу води для поливання контрольованого ділянки грунту. При підвищенні вологості опір грунту між електродами зменшується, після досягнення необхідного рівня відкривається транзистор V2, транзистор V4 закривається і реле знеструмлюється. Поливання припиняється. Змінним резистором R2 встановлюють поріг спрацьовування пристрою, від чого в кінцевому підсумку залежить вологість грунту на контрольованому ділянці. Захист транзистора V4 від кидків напруги негативної полярності при вимиканні реле К1 здійснюється діодом V3.

Примітка. У пристрої можна застосувати транзистори КТ316Г (V1, V2), КТ602А (V4) і діоди Д226 (V3).


"Elecnronique pratique" (Франція), N 1461 .
