Потужна широкосмугова антена


Мощная широкополосная антенна


Увазі читачів пропонується проста широкосмугова антена, ра ботающая в метровому діапазоні 3...12 каналах і в дециметровому - на 24...41 каналах.

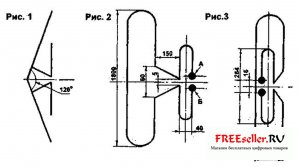

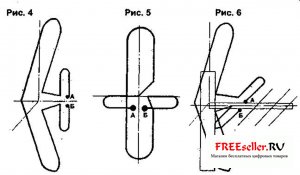

Увазі читачів пропонується проста широкосмугова антена, ра ботающая в метровому діапазоні 3...12 каналах і в дециметровому - на 24...41 каналах. У нас в місті веща ня на метровому діапазоні ведеться з вертикальною, а на дециметровому - з горизонтальною поляризацією хвиль. Антена складається із двох вібраторів. Вібратор метрового діапазону зігнутий під кутом 120°. Перед ним розташований вібратор дециметрового діапазону (рис.1). Розгортка полотна антени показано на рис.2. Вібратори згинаються під кутом 90° один до одного. Вид антен ни спереду показаний на рис.3, загальний вигляд - на рис.4. Антена вертикальної по зації метрового і горизонтальної дециметрового діапазонів показана на рис.5,6. Полотно антени изготавлива ється з будь-якого матеріалу (трубки, прут ка, дроту, шини силового кабелю) діаметром 8...20 мм. Вібратори антен ни можна виготовити окремо і соеди нитка зварюванням або гвинтами. Кабель зни ження підключається в точках А і В. Варіант кріплення до щогли і допов нання антени траверсою з директорами дециметрового діапазону показаний на рис.6.


Мощная широкополосная антенна


Мощная широкополосная антенна


Література
1. Жеребців В. П. Радіотехніка. - М.: Зв'язок, 1964.
2. Малінін Р. П. Довідник радіоаматора конструктора. - М: Енергія, 1973. А. ІЛЬЇН, р. Липецьк. (РЛ-1/99)
