Зварювальний апарат з кулькової ручки


Сварочный аппарат из шариковой ручки
Саморобний зварювальний апарат для контактного зварювання та кулькової ручки. Звичайна пайка займає багато часу, вимагає витрат великої кількості електроенергії. Тому її краще замінити зварюванням, при якій не потрібні ні лудіння проводів, ні добавка третника.


Саморобний зварювальний апарат для контактного зварювання та кулькової ручки. Звичайна пайка займає багато часу, вимагає витрат великої кількості електроенергії. Тому її краще замінити зварюванням, при якій не потрібні ні лудіння проводів, ні добавка третника.

З «авторучки» знімаєте ковпачок, доторкаєтеся до зварюваного сайту «пером» - натисніть так. щоб воно злегка зайшла всередину ручки, в., зварювання готова. Можна приступити до наступного вузла.

Зробити такий зварювальний апарат дуже просто .
Треба запастися наступними матеріалами - пластмасовим корпусом і ковпачками від злосливої авторучки, обрізком мідної трубки діаметром трохи менше, ніж діаметр корпуса і довжиною 75 мм, шматком латунного дроту діаметром 1,2 мм. з якої слід скрутити пружину, мідним або сталевим стрижнем діаметром 5 мм і довжиною 17 мм шматочком мідної трубочки з внутрішнім діаметром 5 мм і для ной 20 мм, вугільним серцевиною від бата рейки кишенькового ліхтаря і, нарешті, ізоляційної трубкою, якою зазвичай користуються для монтажу радіоапаратури.

Круглим напилком сточити внутрішню різьбу корпусу авторучки і зачистіть це місце дрібним наждаком. У торці маленького ковпачка просвердлите отвір для проводів. У великій трубці зробіть проріз і впаяйте в неї латунну пружинку. З одного кінця стрижня сточити половину перерізу і проріжте її ножівкою уздовж на 10 мм. В цю проріз впаяйте ізольований провід. З протилежного кінця стрижня просвердлите отвір для кріплення захоплення.

Після того як захоплення закріпіть на стержні шпилькою, натягніть ізоляційну трубку захоплення вставте вугільний електрод. Тепер всі готові деталі можна вмонтувати в корпус авторучки і заклинити в меншому отворі пластмасовими клинцем. Нагвинтити малий ковпачок.


Сварочный аппарат из шариковой ручки


Сердечник трансформатора виготовте з трансформаторного заліза перерізом 40X70 мм Соленоїд намотайте в два шари на текстолітовому каркасі (діаметром 16 мм довжиною 40 мм) і вмонтуйте під загальний кожух з трансформатором.

Вся установка розрахована на живлення від мережі змінного струму 220 чи 127 В

Перемикач і випущені з вторинної обмотки відводи дають можливість регулювати режим зварювання від 3,6 до 10 Ст.


Сварочный аппарат из шариковой ручки

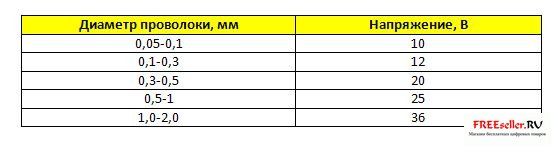

Необхідну напругу підбирається в залежності від діаметра зварюваних проводів по таблиці

Якщо «перо» дотронулось до зварюваних проводів, і ви продовжуєте натискати на них, «перо» подається в середину корпусу і ланцюг замикається вугільним електродом. Поганий контакт в цьому місці створює дугу, яка і зварює дроти.


В. Симонович
