Саморобні підйомні ворота для гаража


Самодельные подъемные ворота для гаража


Пропоновані їм ворота мають одну стулку, забезпечену пристроєм, піднімає її вгору: у цьому положенні вона розташовується паралельно стелі. При підйомі її не доводиться докладати великих зусиль, так як маса воріт компенсується двома циліндричними пружинами. Підйом стулки здійснюється за допомогою системи важелів з пружинами і роликів, откатывающихся по напрямних рейках.


Зазвичай ворота гаража мають дві важкі стулки, що відкриваються назовні. Кожен автолюбитель знає, скільки турбот вони доставляють, особливо в зимовий період. На майданчику перед гаражем накопичується сніг, на стулках, замку, ручках намерзає лід. Доводиться немало повозитися, щоб виїхати на машині.

Пропоновані їм ворота мають одну стулку, забезпечену пристроєм, піднімає її вгору: у цьому положенні вона розташовується паралельно стелі. При підйомі її не доводиться докладати великих зусиль, так як маса воріт компенсується двома циліндричними пружинами. Підйом стулки здійснюється за допомогою системи важелів з пружинами і роликів, откатывающихся по напрямних рейках. При цьому нижній край, здійснюючи рух по дузі, виявляється спрямованим назовні, а верхній, відкочуючись по напрямних, йде всередину. Разом з переміщенням стулки змінюється, і стан компенсуючих пружин виявляється спрямованим назовні, а верхній, відкочуючись по напрямних, йде всередину. Разом з переміщенням стулки, змінюється стан компенсуючих пружин. У закритому положенні воріт вони розтягнуті, у відкритому - майже вільні.


Самодельные подъемные ворота для гаража


Рис.1. Схема відкривання саморобних підйомних воріт.

Вся конструкція складається з коробки воріт, підйомної стулки і механізму відкривання Коробка збирається з двох вертикальних дерев'яних брусів перетином 120X80 мм довжиною 2300 мм і горизонтального бруса того ж перетину, довжиною 2750 мм, з'єднуються між собою за допомогою металевих пластин або косинців. Нижні кінці стійок коробки на 20 мм заглиблюються в бетонну основу. Коробка закріплюється в отворі на металевих штирях діаметром 10X200 мм.

Стулка воріт збирається з рами з ребрами жорсткості з куточка і дощатого щита, обшитого ззовні листовою сталлю. Щит кріпиться до рами на меблевих болтах з металевими смугами замість шайб. Рама має розміри 2500x2100 мм і виконується з куткової прокатної сталі 35x35x4 мм. Ребра жорсткості з того ж куточка можуть розташовуватися як вертикально, так і горизонтально, з кріпленням зовні рами або зсередини, через щит.


Самодельные подъемные ворота для гаража

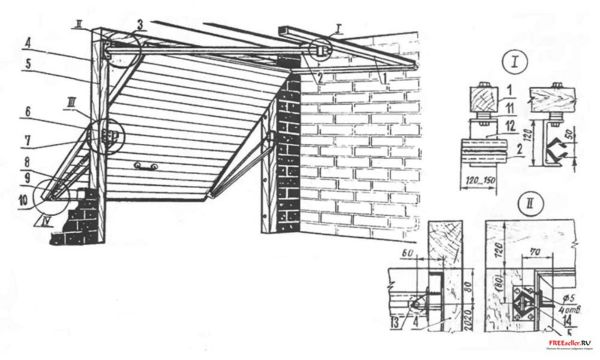

Рис.2. Саморобні підйомні ворота гаража:
1 - горизонтальний брус напрямних рейок, 2 - направляюча рейка, 3 - горизонтальний брус коробки воріт, 4 - вертикальна стійка коробки, 5 - рама стулки воріт, 6 - кронштейн кріплення пружини, 7 - куточок шарніра, 8 пружина, 9 - важіль підйомного механізму; 10 - кронштейн важеля, 11 - регулювальні 2 шайби, 12 - швелер, 13 - ролик, 14 - вісь ролика, 15 - регулювальна пластинашайбы, 16 - шарніри, 17 - регулятор натягу пружини, 18 - пластина регулятора, 19 сталевий лист, 20 - дошка щита, 21 - меблевий болт з гайкою, 22 - металева пластина.


Головна нерухома опора механізму складається з куточка 65X65X6 мм завдовжки 193 мм. На одній його полиці свердляться два отвори 010 мм для кріплення до вертикальних стійок коробки. Інша полку куточка має три отвори 0 8,5 мм: верхні два необхідні для установки кронштейна пружини, а нижня - для навішування важіль підйомного механізму не шарнірі. Нерухомою опорою для пружини служить кронштейн з швелера 80Х43Х5 мм довжиною 70 мм. Для її кріплення в одній полиці свердляться три отвори діаметром 8,5 мм Пружина з'єднується з кронштейном через регулювальну пластину, яка вирізається із смужки сталі перерізом 30x5 мм. Пружину можна використовувати готову, наприклад, списану від комбайна: вона повинна мати внутрішній діаметр 30 мм і 60 витків дроту діаметром 7 мм Крайні витки виконуються у вигляді зачепів, розташованих в одній площині. До нижнього кінця пружини приєднується регулятор натягу. Останній робиться з сталевого прутка діаметром 8 мм З одного боку передбачається кільце, а з іншого - нарізається різьба М8Х60 мм.

Нижній шарнірний вузол складається з куточка з отвором діаметром 8,5 мм, привареними до рами стулки на відстані 120 мм від нижнього ребра до осі отвору, що служить для установки важіль підйомного механізму на шарнірі. До торця важеля приварюється сталева пластина розмірами 50x40x5 мм з отвором діаметром 8,5 мм для регулятора натягу пружини.


Самодельные подъемные ворота для гаража


Рис.3. Деталі саморобних підйомних воріт для гаража.

Верхній край воріт при підйомі переміщається по напрямних рейках під стелею. Кожен рейок складається з двох сталевих куточків 40 x40 x 4 мм довжиною 2100 мм: вони зварюються одним краєм полички так, щоб внутрішнє відстань між вершинами куточків склало 50 мм.

Готовий рейок одним кінцем приварюється до сталевої пластини розмірами 80x60x4 мм з чотирма отворами діаметром 6 мм для кріплення до вертикальних стійок коробки. Відстань між осьовою лінією рейки і нижнім ребром горизонтального бруса коробки має бути 80 мм. До іншого кінця напрямних на відстані 120...150 мм приварюється відрізок швелера 120x52x6 мм довжиною 100 мм, прикріплюється болтом М10 до горизонтального брусу на стелі, перетином 100x100 мм, Положення напрямних повинне бути строго горизонтальним, що досягається підкладанням шайб між швелером і балкою.

Регулювання піднімаються воріт здійснюється за допомогою гвинта натягом пружини. При цьому необхідно домогтися, щоб стулка могла залишатися нерухомою в будь-якому положенні. Для цього, встановлюючи її у верхнє, проміжне або нижнє положення, слід затягнути або послабити гайку регулятора натягу пружини. При необхідності можна змінити і верхню точку кріплення пружини, перемістивши шарнір регулювальної пластини вище або нижче.

Ворота закриваються замками, розташованими в кутах стулки воріт. В середині її нижній частині передбачена ручка висотою близько 20 мм.


Ст. Каралеев
