У цій статті ми розповімо про самостійній установці модуля закриття стекол (доводчик стекол) типу Monguse, cenmax і т. п. на автомобіль Ваз.

Довідник призначений для спільної роботи з автомобільною сигналізацією або іншим пристроєм, що має спеціальний вихід, на якому з'являється імпульс, негативний або позитивної полярності, при зміні стану системи ( наприклад при постановці на охорону).


У цій статті ми розповімо про самостійній установці модуля закриття стекол (доводчик стекол) типу Monguse, cenmax і т. п. на автомобіль Ваз.

Довідник призначений для спільної роботи з автомобільною сигналізацією або іншим пристроєм, що має спеціальний вихід, на якому з'являється імпульс, негативний або позитивної полярності, при зміні стану системи ( наприклад при постановці на охорону).

Для початку встановлення необхідно перевірити відкриваються і закриваються чи скла автомобіля кнопками при вимкненому запаленні, якщо ні, то необхідно знайти в блоці запобіжників реле відповідають за відкриття закриття склопідйомників, вийняти його і замість нього встановити перемичку як показано на фото.
Без цієї перемички доводчики закриття стекол працювати не будуть.


Установка доводчиков стекол на Ваз своими руками


Рис.1. монтажний блок запобіжників і реле автомобіля ваз 2114


Установка доводчиков стекол на Ваз своими руками


Рис.2 Перемичка замість реле скло підйомників - запорука того що доводчик стекол у вас буде працювати.

Після підготовчого етапу знімаємо обшивку водійських дверей (обшивка пасажирської двері залишається на місці)


Установка доводчиков стекол на Ваз своими руками


Рис.3. Знімаємо обшивку водійських дверей для встановлення доводчика.

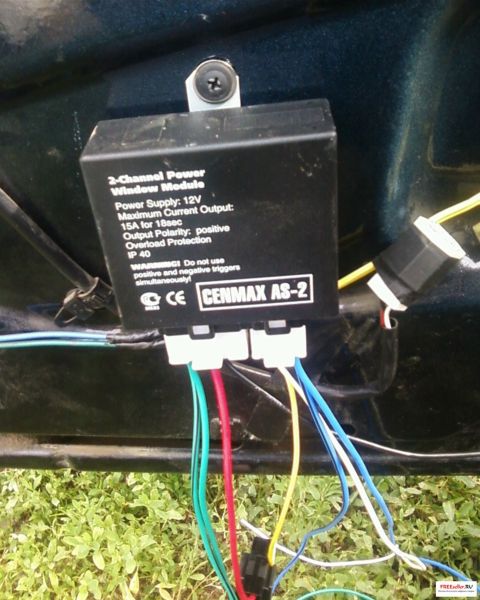

І встановлюємо доводчик на дверку автомобіля як показано на фото


Установка доводчиков стекол на Ваз своими руками


Установка доводчиков стекол на Ваз своими руками


Рис.4, рис5. Установка модуля блоку доводчика на водійські двері

Дивимося схему установки доводчиків.


Установка доводчиков стекол на Ваз своими руками


Рис.6 Схема підключення доводчика скла


Установка доводчиков стекол на Ваз своими руками


Рис.7. Коментарі до схеми підключення доводчика стекол.

І схему електропроводки вашого автомобіля(як приклад встановлення доводчика проведена на автомобілі ваз 2114, нас цікавить лише фрагмент з самими скло підйомниками і дивимося.


Установка доводчиков стекол на Ваз своими руками


Рис.8 Фрагмент схеми електрообладнання автомобіля Ваз 2114, показана тільки сторона електрообладнання з водійських дверей.


Червоний дріт з запобіжником на 25 А підключаємо до 12В, для цього підключаємо його до білого дроту з чорною смугою на будь-якій із кнопок водійських дверей, см фото.


Установка доводчиков стекол на Ваз своими руками


Чорний дріт підключаємо до маси автомобіля. Або тупо до чорного дроту , т. к. він з'єднується з масою.


Установка доводчиков стекол на Ваз своими руками


Білий/жовтий провід і жовтий провід підключаємо до центрального замку вашого автомобіля.

Шукаємо провід, який відповідає за відкриття склопідіймача водійських і пасажирських дверей, та підключаємо до них 4 дроти в розрив.

«Підключення в розрив» означає, що провід ріжеться навпіл і проводитися підключення з боку кнопки і з боку мотора.

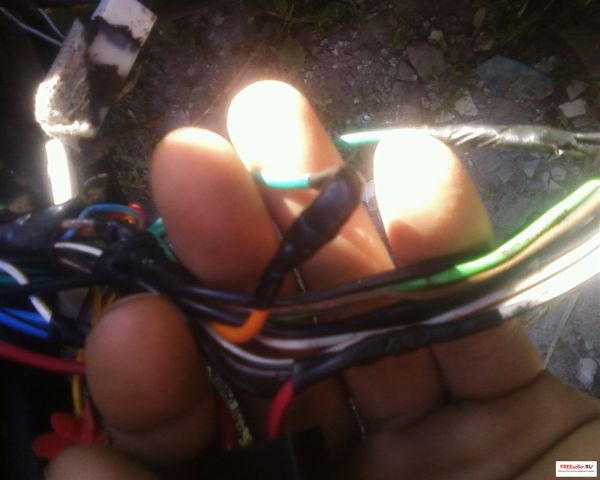

Ріжемо навпіл помаранчевий провід та підключаємо до нього з боку кнопки дроти з доводчиків. З боку кнопки зелений з чорною смугою, а з боку мотора зелений провід доводчика стекол.


Установка доводчиков стекол на Ваз своими руками


Установка доводчиков стекол на Ваз своими руками


Ріжемо навпіл блакитний з чорною смугою і підключаємо до нього з боку кнопки дроти з доводчиків. З боку кнопки синій з чорною смугою, а з боку мотора синій провід доводчика стекол.


Установка доводчиков стекол на Ваз своими руками


Установка доводчиков стекол на Ваз своими руками


Ретельно пропаиваем і ізолюємо всі з'єднання.

Збираємо обшивку дверей і користуємося доводчиками.


Установка доводчиков стекол на Ваз своими руками


Олександр Борисов, Самара р.
