Міні дриль своїми руками


Мини дрель своими руками
У домашньому господарстві велику допомогу може надати ось така мініатюрна електродриль. Її можна виготовити на основі електродвигуна ДАП-1, призначеного для ЕПП електрофонів радіол.


У домашньому господарстві велику допомогу може надати ось така мініатюрна електродриль. Її можна виготовити на основі електродвигуна ДАП-1, призначеного для ЕПП електрофонів радіол.

Патрон виконаний з сталевого круглого або шестигранного прутка. В центрі його свердлять наскрізний отвір lдиаметром 1-2 мм (в залежності від діаметру свердла).

Для фіксації свердла в патроні свердлять бічний отвір під гвинт М 2. А щоб насадити патрон на вал двигуна, на глибину 10 мм свердлять отвір діаметром 3,9 мм, а потім доводять його розгорткою до 4 мм. Вал двигуна злегка зачищають дрібним наждачним папером і щільно насаджують патрон.

Щоб дриль зручно було тримати в руках, виготовляють чотири дерев'яні накладки розміром 65X15X12 мм. На корпусі двигуна їх стягують двома сталевими гвинтами МОЗ.

Скоба для кріплення кнопкового вимикача зроблена із смужки м'якого листового алюмінію або латуні шириною 30 мм і товщиною 2 мм Скошену частину смуги згинають під кутом приблизно 105° і в ній потім проробляють отвір для кріплення кнопкового вимикача.

Далі, просвердливши отвори діаметром 3,2 мм і підклавши дерев'яні накладки, скобу встановлюють на двигун, а залишився кінець загинають.

Насаджують патрон, затискають свердло і включають дриль. Якщо патрон помітно «б'є», його треба злегка підправити маленьким молоточком, поки свердло не стане обертатися без помітних биттів.


Мини дрель своими руками

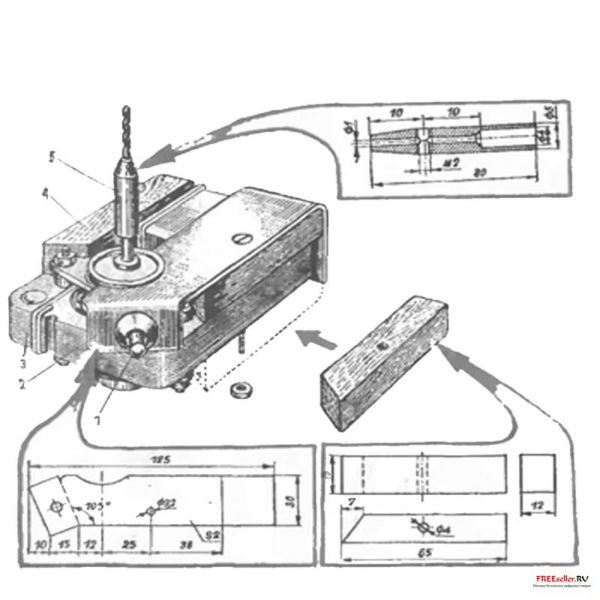

Рис. 1. Міні дриль Дитина
1 - вимикач, 2 - скоба, 3 - електродвигун ДАП-1, 4 - накладка, 5 - патрон.


Ю. Пахомов
