Токарний верстат з старих деревинок



Цей невеликий верстат, зроблений зі старих деревинок, призначений для обробки дерев'яних деталей довжиною до 200 мм і діаметром до 50 мм На ньому можна точити шашки і шахи, рукоятки для слюсарного інструменту і багато іншого, необхідне в побуті. Щоб побудувати такий верстат, не потрібно ні дефіцитних матеріалів, ні особливих матеріальних витрат.


Цей невеликий верстат, зроблений зі старих деревинок, призначений для обробки дерев'яних деталей довжиною до 200 мм і діаметром до 50 мм На ньому можна точити шашки і шахи, рукоятки для слюсарного інструменту і багато іншого, необхідне в побуті. Щоб побудувати такий верстат, не потрібно ні дефіцитних матеріалів, ні особливих матеріальних витрат.


Токарный станок из старых деревяшек


Рис.1 Зовнішній вигляд токарного станока зі старих деревинок:

Підстава верстата - дошки товщиною близько 20 мм, сполучені між собою шурупами і клеєм. З правої сторони підстави знаходиться вертикальний дерев'яний кронштейн, до нього болтами М5 пригвинчений електродвигун МШ-2 від швейної машини.


Токарный станок из старых деревяшек

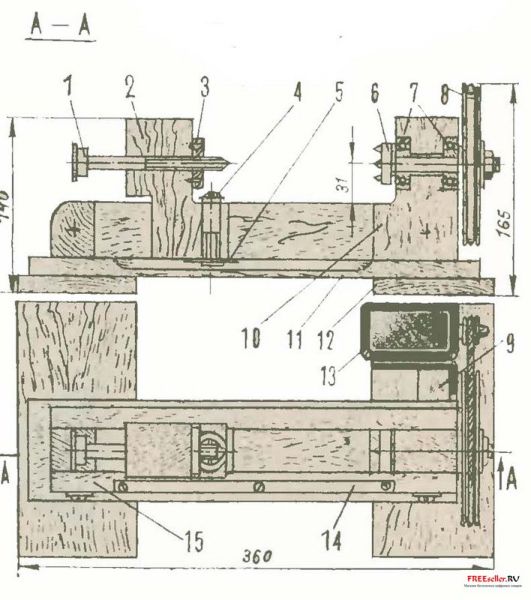

Рис.2 Основні вузли токарного верстата з старих деревинок.

1 - гвинт задньої бабки (болт М10), 2 - корпус задньої бабки, 3 - гайка, 4 - гвинт-фіксатор задньої бабки, 5 - пластина, 6 - шпиндель (болт М10), 7-підшипники, 8 - шків, 9 - кронштейн, 10 - передня бабка, 11 - поздовжня дошка підставі, 12 - поперечна дошка підставі, 13-електродвигун МШ-2, 14-куточок (15х 15 мм), 15-лицева дошка.

Шпиндель передній дерев'яної бабки зроблений із звичайного болта М10; в його голівці просвердлені три отвори, в які вставлені три загострених стрижня, що утворюють так звану гребінку. Шпиндель обертається в двох підшипниках врізаних в передню бабку. Шків - з двох консервних банок: одна 0 100, інша - 98 або 102 мм Кожна з них обрізують до висоти 10-15 мм, банки вставляються один в одного і затискаються між двома круглими фанерними щічками.

Задня бабка - дерев'яний брусок, крізь який пропущений болт. Кінець болта пропущений через гайку і заточений на конус.

До верхнього краю лицьової дошки пригвинчується шматок сталевого або дюралюмінієвого куточка - опора для ріжучого інструменту.
