Саморобний USB зарядний пристрій шуруповерта



Саморобний джерело живлення (usb зарядний пристрій) з непрацюючого шуруповерт Makita.


Ідея проста, зробити з старого непрацюючого шуруповерта, з нормальною не убитої батареєю на 12-18 вольт саморобний зарядний пристрій або usb автономний джерело харчування для телефону, навігатора, планшета і т. д.

Проблему зниження напруги можна вирішити, використовуючи звичайний usb зарядку від прикурювача.

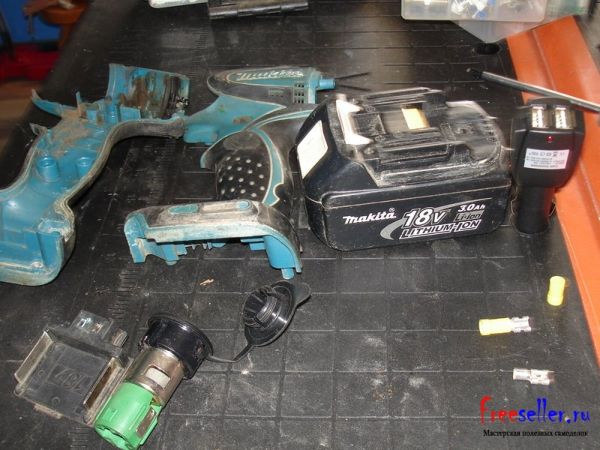

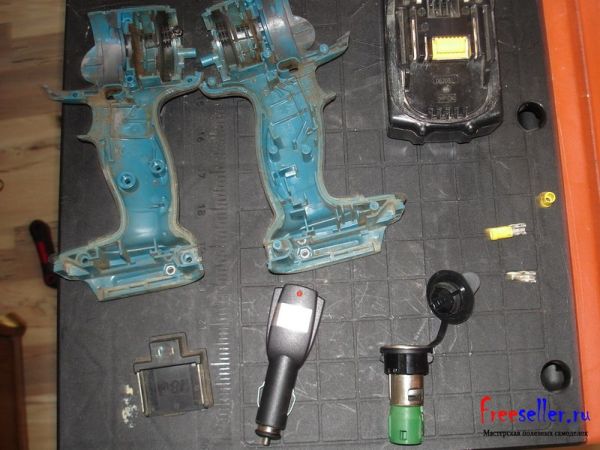

При виготовленні джерела живлення були використані наступні матеріали:


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта


- непрацюючий шуруповерт Makita, акумуляторна батарея була працездатна.
- гніздо - розетка для прикурювача автомобіля
- usb зарядний пристрій від прикурювача
- автомобільний запобіжник на 10 А
- Роз'ємні з'єднання обтискні
- скотч
- ізолента
- фарба

Виготовлення саморобного джерела живлення з шуруповерта.



Розберіть шуруповерт на частини, всі нутрощі: якір, статор, редуктор, а також верхня частина шуруповерта більше не потрібні.

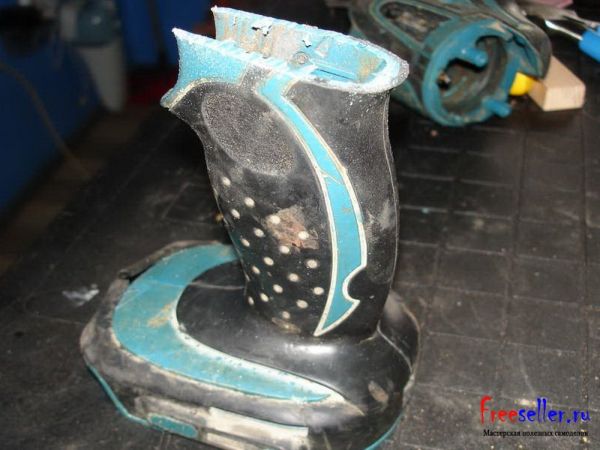

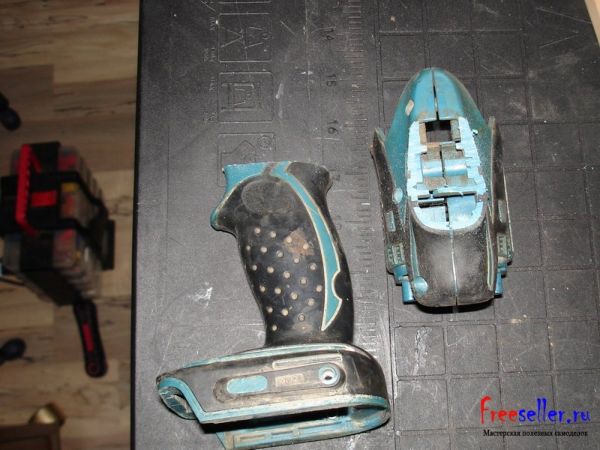

Акуратно відріжте верхню частину корпусу шуруповерта від ручки.


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта

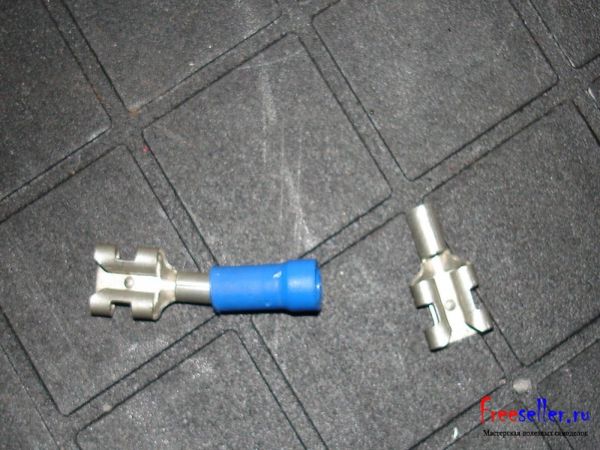

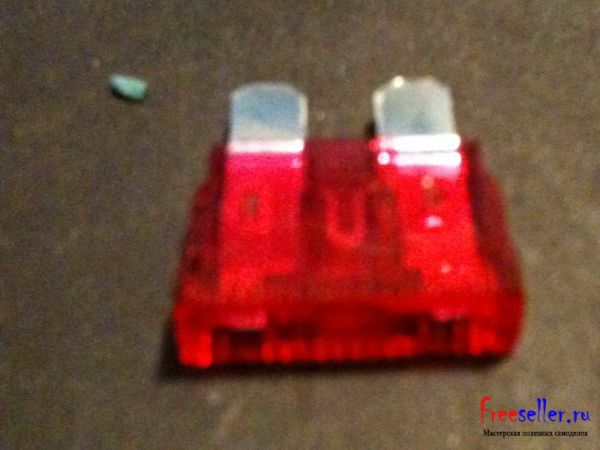

Підготуйте запобіжник на 10 А, роз'ємні обтискні з'єднання.

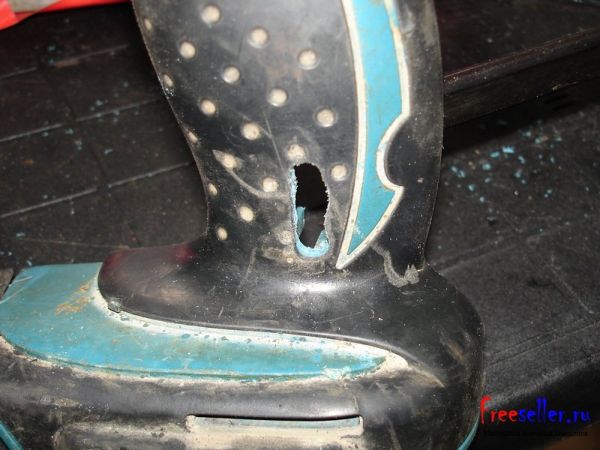

Просвердлите в бічній частині ручки від шуруповерта декілька отворів і надфілем акуратно сточити отвір для запобіжника.


Самодельное USB зарядное устройство из шуруповерта

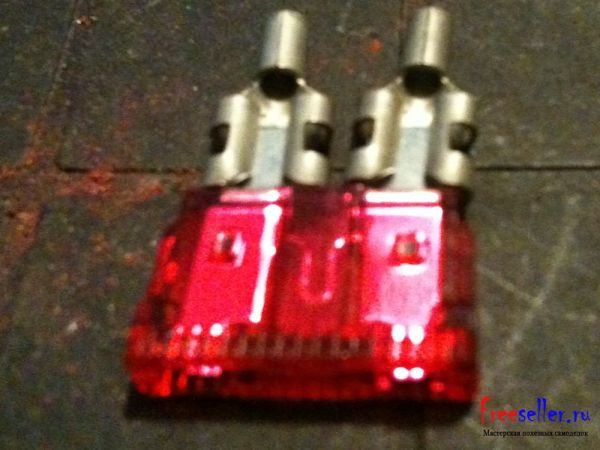

За допомогою обтискних роз'ємів з'єднайте дроти до запобіжника.


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта

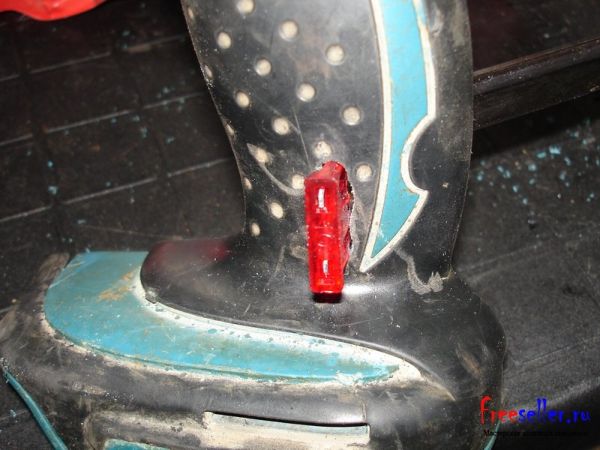

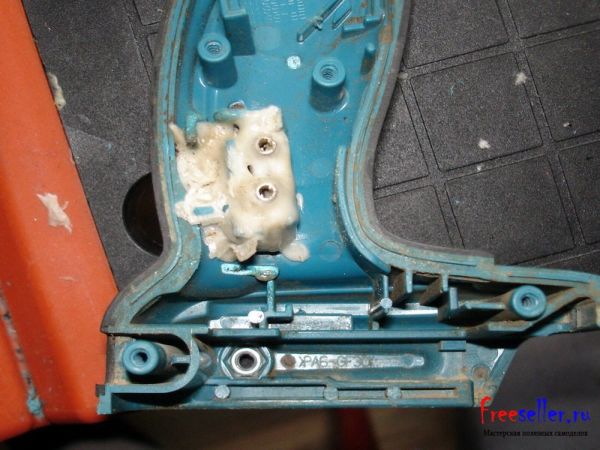

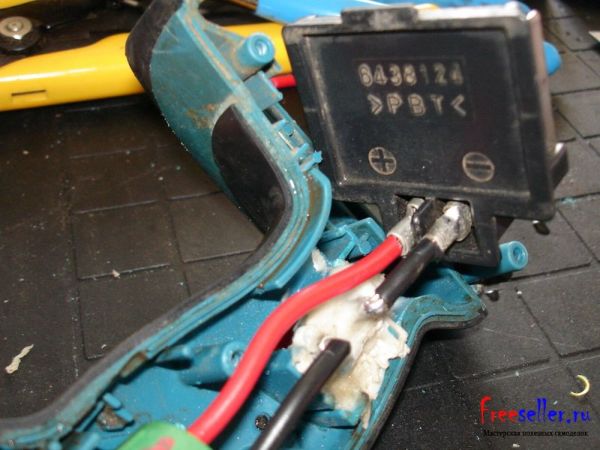

Закріпіть обтискні з'єднання для запобіжника в корпусі ручки шуруповерта, з допомогою клейового пістолета і підключіть до роз'єму акумуляторної батареї.


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта

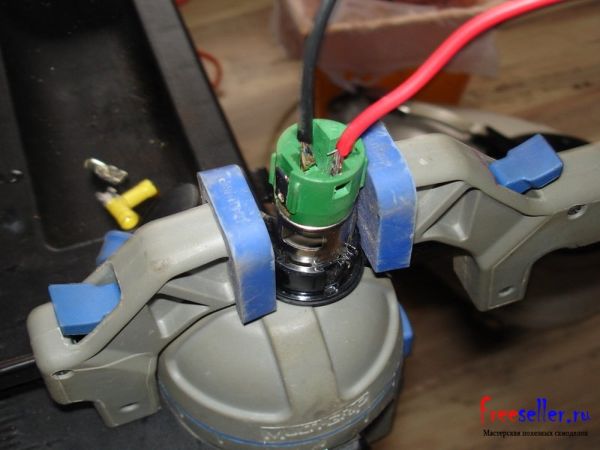

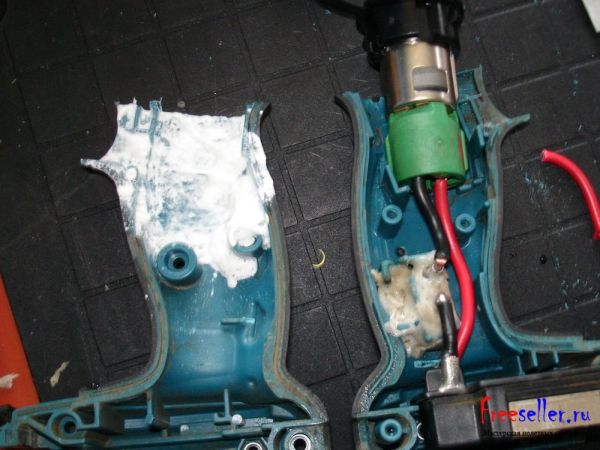

За допомогою обтискних роз'ємів підключіть дроти до розетки прикурювача і змонтуйте її у верхній частині обрізаного корпусу. Для цих цілей знову можна скористатися клейовим пістолетом.


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта

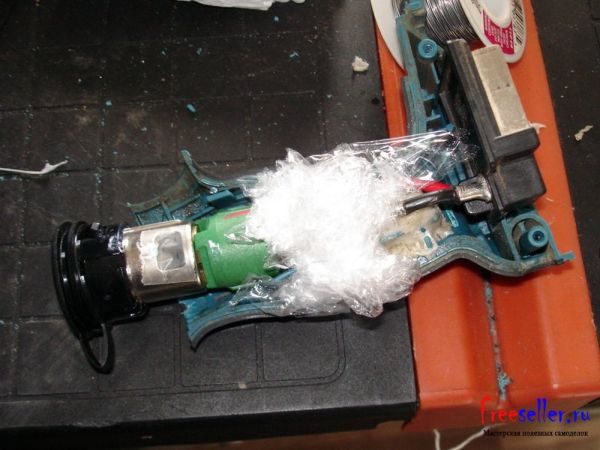

Обмотайте всі нутрощі всередині корпусу скотчем для фіксації проводів в корпусі.


Самодельное USB зарядное устройство из шуруповерта

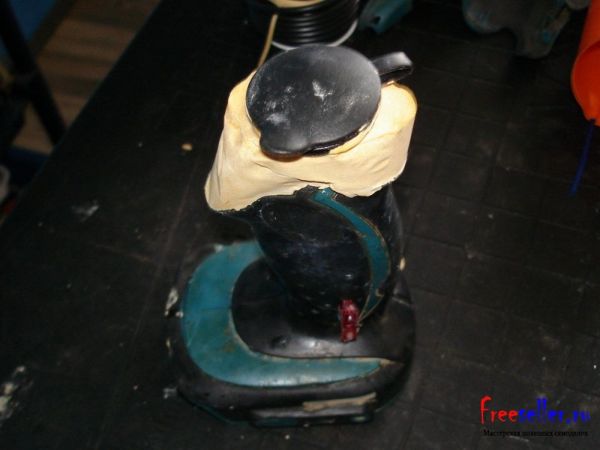

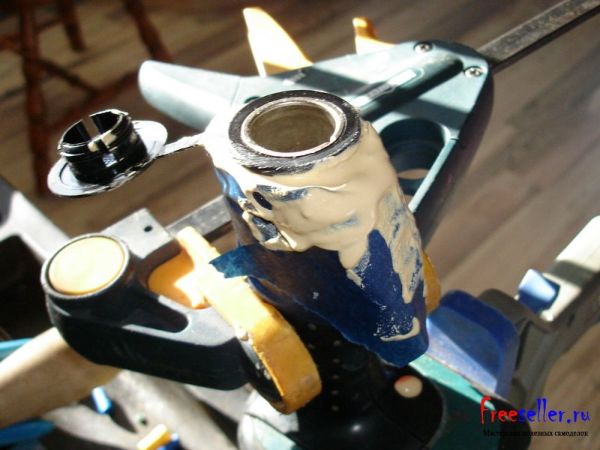

Зберіть корпус і заповніть утворилися зазори заповніть автомобільної також можна використовувати клейку стрічку.


Самодельное USB зарядное устройство из шуруповерта


Самодельное USB зарядное устройство из шуруповерта

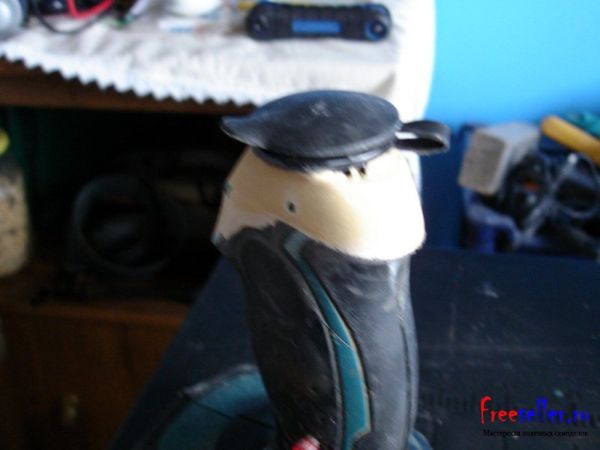

Відшліфуйте шпакльовану частина корпусу.


Самодельное USB зарядное устройство из шуруповерта

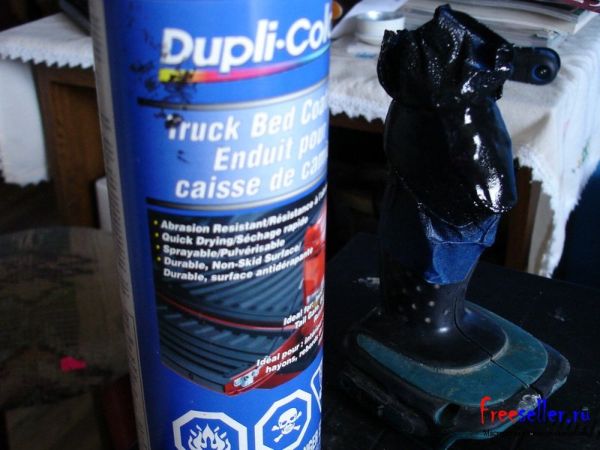

Пофарбуйте аерозольній емаллю.


Самодельное USB зарядное устройство из шуруповерта

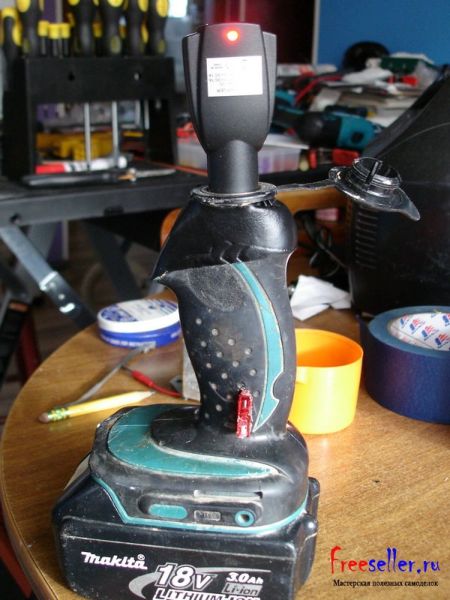

готовий usb джерело живлення акумуляторної батареї і корпусу від шуруповерта.


Самодельное USB зарядное устройство из шуруповерта
Олександр Борисов, Самара р.
