Модернізація енергозберігаючої лампи в світлодіодну №1. Зроби сам своїми руками


Велике спасибі виробникам сучасних енергозберігаючих ламп. Якість їх продукції постійно змушує ворушити мізками і підштовхує до нових технічних рішень.
Ось і цього разу розглянемо тему переробки вийшла з ладу енергозберігаючої лампи в світлодіодну. Сьогодні ми підемо по більш традиційному шляху з використанням драйвера для світлодіода, але... найцікавішою частиною переробки є сам світлодіод.

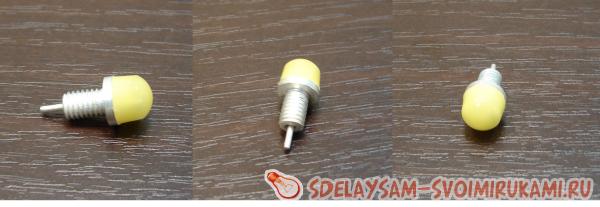

Днями мені потрапили до рук кілька зразків китайської електронної промисловості. Ці світлодіоди самі по собі цікаві, хоча і не володіють видатними характеристиками. Але одне те, що даний світлодіод забезпечує кругову діаграму спрямованості, піднімає його на абсолютно новий рівень і дає нам в руки прекрасний інструмент для модернізації систем освітлення.


светодиод

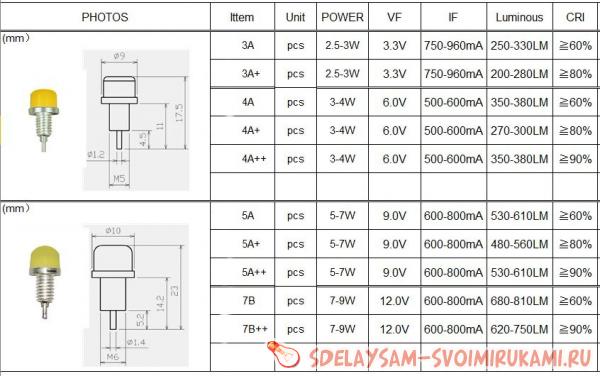

характеристики светодиодов


В якості радіатора я використовував вже відомий з минулого статті алюмінієвий універсальний профіль АП888 виробництва ТОВ «Юг-сервіс». На жаль у мене залишився тільки обрізок товщиною трохи більше 10 мм. Було побоювання, що для світлодіода потужність 9 Вт його може не вистачити. Але прагнення провести експеримент перемогло.
Маленький недолік даного профілю по відношенню до нового світлодіоду - центральне отвір діаметром 8 мм, а різьблення «хвоста» світлодіода М6.

Вихід простий:
- розсвердліваємо отвір до 10 мм;
- в гайку М6 вкручуємо болт;

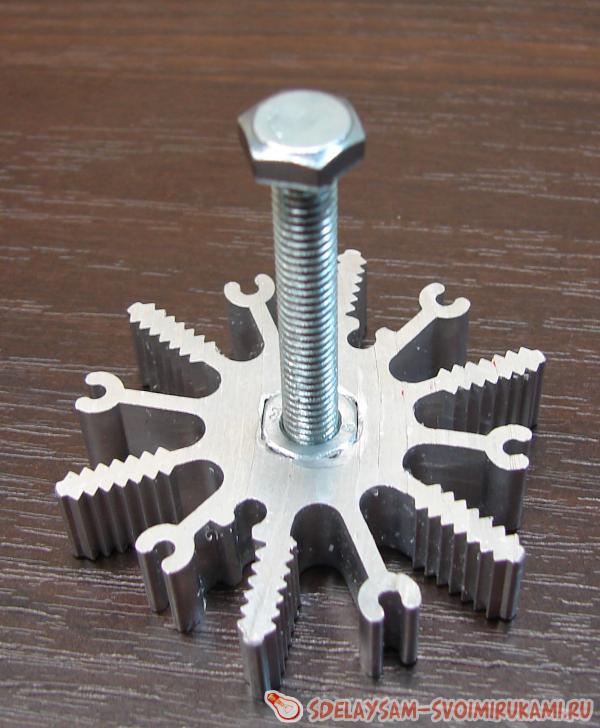

- акуратно, вдаряючи молотком по голівці болта, запрессовываем гайку у профіль. Болт потрібен для того, щоб випадково не зам'яти різьблення в гайці.

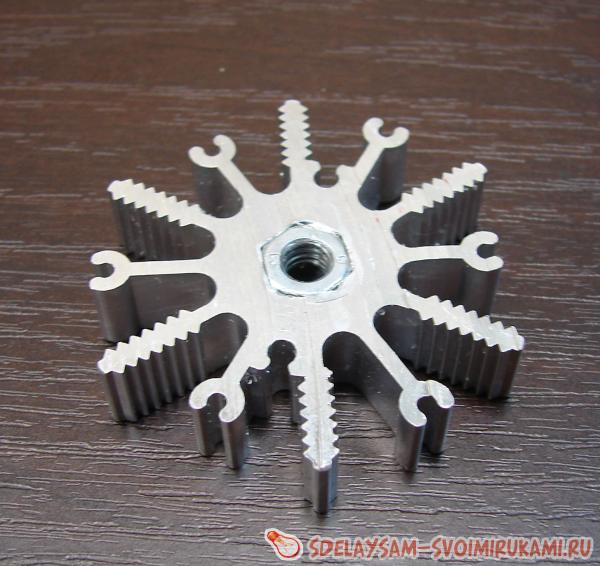

запрессовываем гайку


ударяя молотком


Світлодіод 7В, потужністю 7-9 Вт, 12 В, 600-800 мА. В якості драйвера я використовував широко поширений драйвер на 700 мА для трьох світлодіодів того ж китайського виробництва.
Далі як завжди все просто. Розбирати енергозберігаючу лампочку вміємо, головне не розбити колбу. І готуємо весь комплект для збірки .

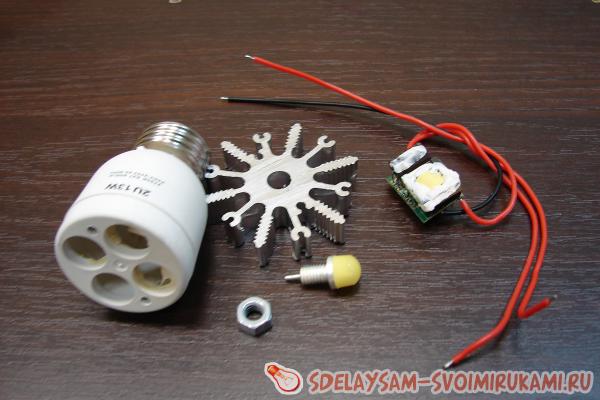

комплект для сборки

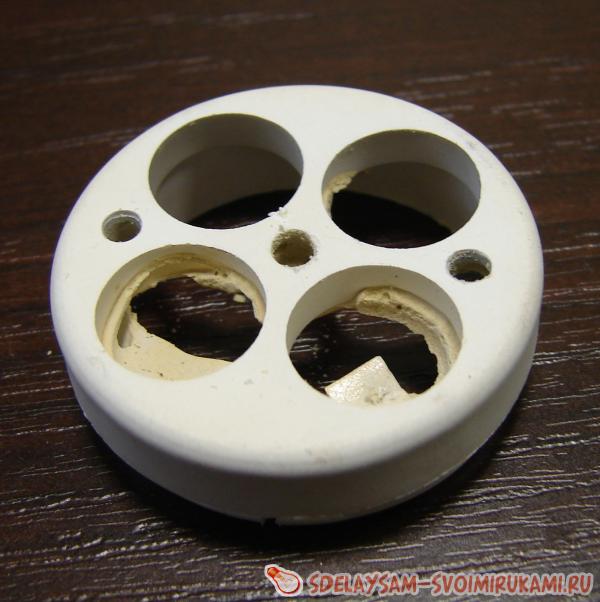

1. Просвердлити отвори в кришці корпусу цоколя для кріплення радіатора і дроти.


Просверлить отверстия


2. Плюсовий дріт драйвера підпаяти до центрального контакту світлодіода. Не забудьте попередньо продернуть його через радіатор і кришку цоколя .

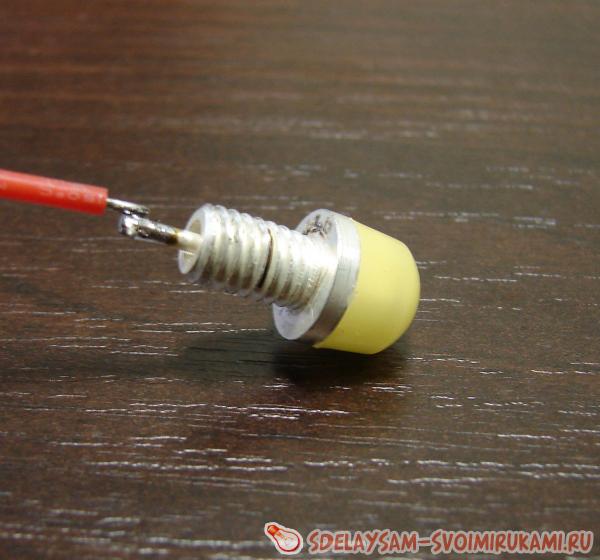

контакту светодиода

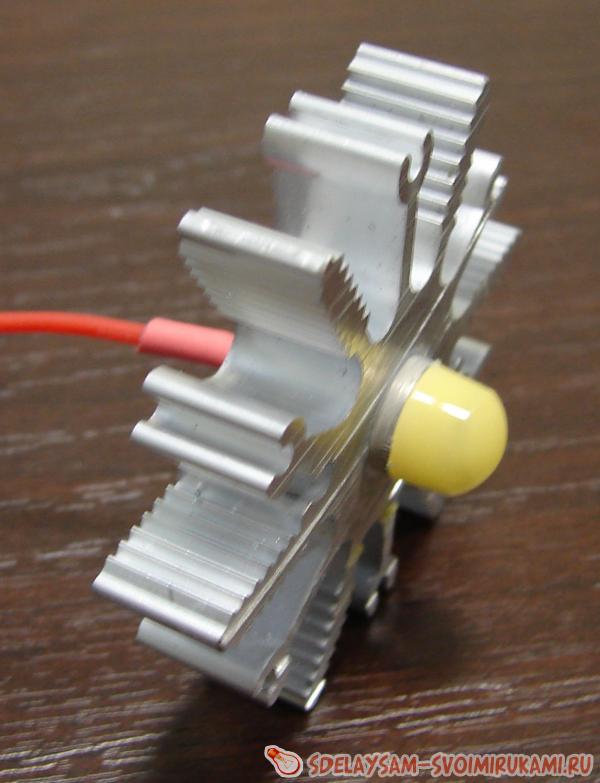

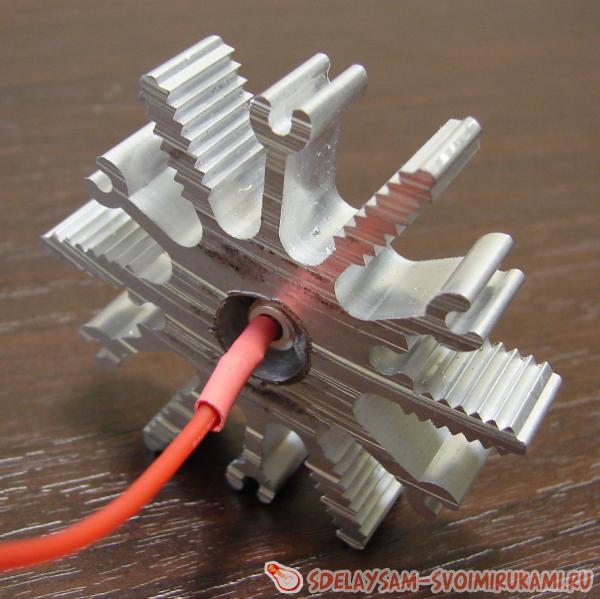

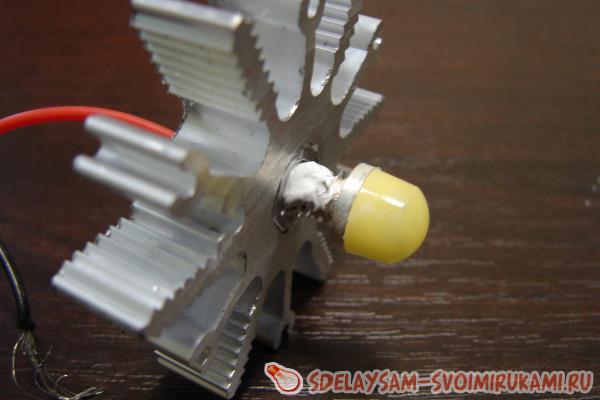

3. Нанести теплопровідну пасту (КТП-8) на різьбу світлодіода і вкрутити його на місце. Кріпимо кришку корпусу цоколя до радіатора.


Нанести теплопроводную пасту


вкрутить светодиод


Крепим крышку корпуса


4. Мінусовій провід драйвера необхідно з'єднати з радіатором .

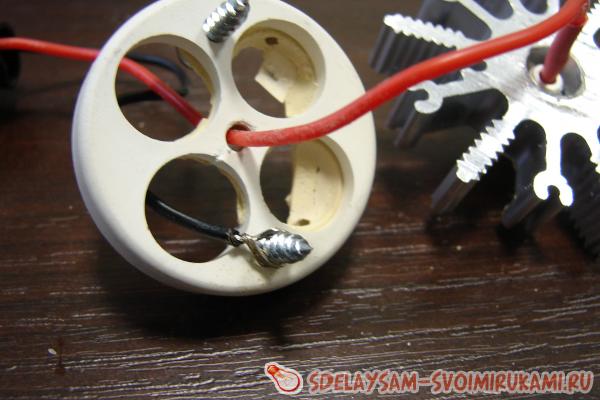

минус соединить с радиатором


5. Впаяти мережеві дроти драйвера в цоколь.


Впаять сетевые провода драйвера

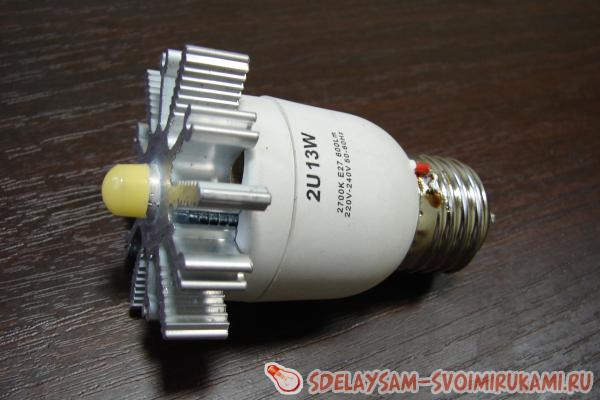

6. Зібрати всі у одно.


Собрать все


7. Модернізована лампа готова до експлуатації.

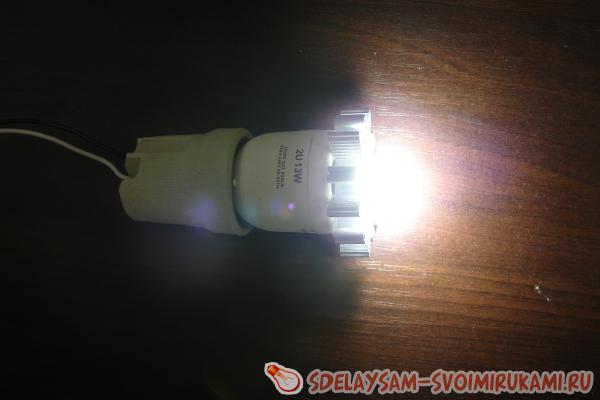

Модернизированная лампа


готова к эксплуатации


Що стосується моїх побоювань з приводу перегріву світлодіода з-за недостатнього розміру радіатора, то можна сказати, що вони виявилися безпідставними. Температура в точці «світлодіод-радіатор» після декількох годин роботи зупинилася в районі 59-62 С (температура навколишнього середовища 23 С). В принципі допустимо, але якщо радіатор збільшити на 5-10 мм, то можна взагалі ні про що не турбуватися.
Все просто, красиво і найголовніше - доступно і не дорого.
