Автомобільний інвертор 12-220В. Зроби сам своїми руками


З півроку тому придбав собі автомобіль. Не буду описувати всі зроблені для його поліпшення модернізації, зупинюся лише на одному. Це інвертор 12-220В для живлення побутової електроніки від бортової мережі автомобіля.
Звичайно, можна було б придбати його в магазині за 25-30$, але бентежила їх потужність. Для живлення навіть ноутбука струму з 0,5-1 ампера, який видає більшість автомобільних інверторів, явно замало.

Вибір принципової схеми.
За своєю природою я людина ледача, тому вирішив не «винаходити велосипед», а пошукати в інтернеті схожі конструкції, і пристосувати схему однієї з них для своєї дочки. Час підтискав, тому у пріоритеті були простота і відсутність дорогих запчастин.


схема инвертора


На одному з форумів була обрана проста схема на поширеному ШІМ контролері TL494. Недоліком цієї схеми є отримання на виході прямокутної напруги 220 В, але для імпульсних схем харчування це не критично.

Підбір деталей.
Схема була обрана тому, що практично всі деталі можна було взяти з комп'ютерного блоку живлення. Для мене це було дуже критично, бо до найближчого спеціалізованого магазину понад 150 км.

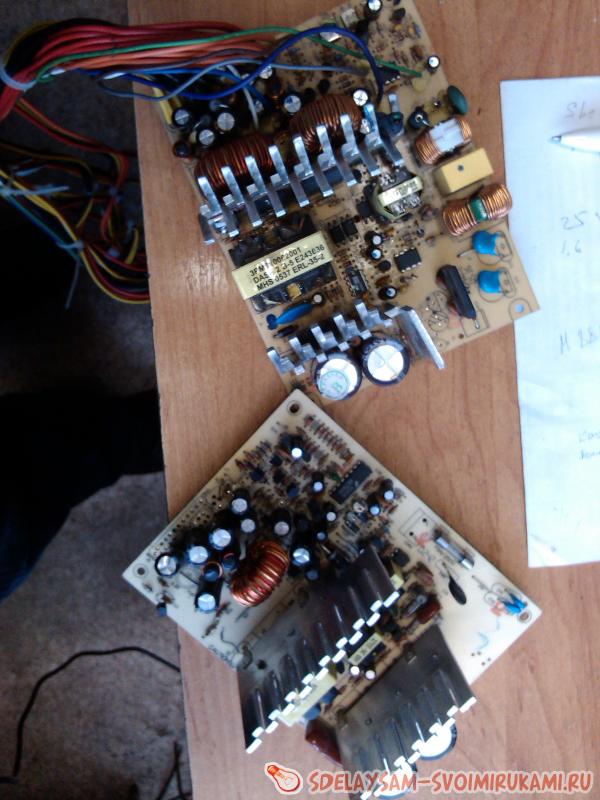

для прибора


З пари несправних блоків живлення на 250 і 350 Вт були выпаяны вихідні конденсатори, резистори і сама мікросхема.
Складність виникла тільки з високочастотними діодами для перетворення напруги на виході підвищувального трансформатора, але тут мене врятували старі запаси. Характеристики КД2999В мене цілком влаштували.

Збірка готового пристрою.

Збирати пристрій довелося протягом пари годин після роботи, бо як планувалася далека поїздка.
Так як час було дуже обмежене, шукати додаткові матеріали та інструменти я просто не став. Користувався тільки тим, що було під рукою. Знову ж таки, з-за швидкості не став використовувати наведені на форумах зразки друкованих плат. За 30 хвилин на листку паперу була розроблена власна друкована плата, і її малюнок перенесено на текстоліт.
За допомогою скальпеля був вилучений один з фольгованих шарів. На останньому шарі, по нанесених лініях прокреслені глибокі канавки. За допомогою вигнутого пінцета, він виявився найбільш зручним, канавки були поглиблені до не проводить струм шару. З місць установки деталей за допомогою шила, воно на фото не потрапило, були зроблені отвори.

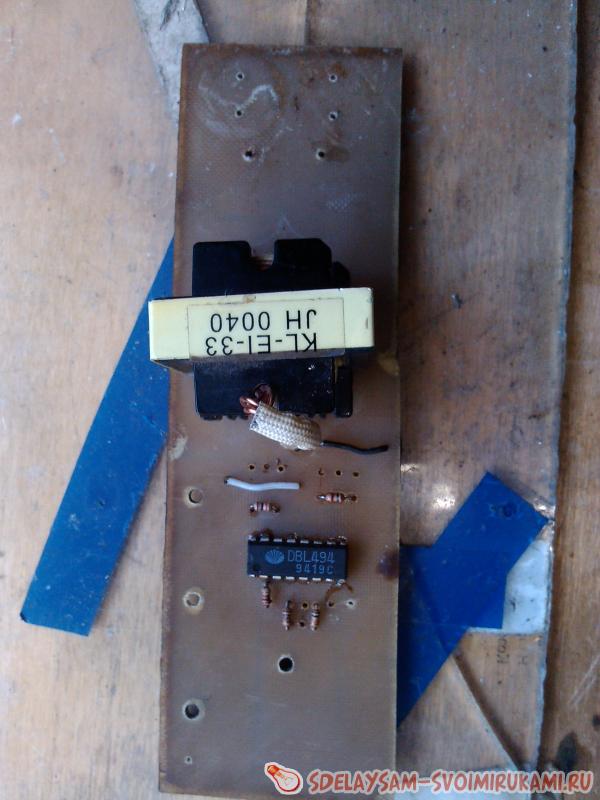

крепим элементы


Збірку я почав з встановлення трансформатора, використовувався понижуючий одного з блоків, його просто перевернув і замість зниження напруги до 400 В до 12 В, він його підвищував з 12 до 268В. Заміною резисторів R3 і конденсатора C1, можна було знизити вихідну напругу до 220 В, але подальші експерименти показали, що цього робити не варто.
Після трансформатора, в порядку зменшення розміру я встановив залишилися запчастини.

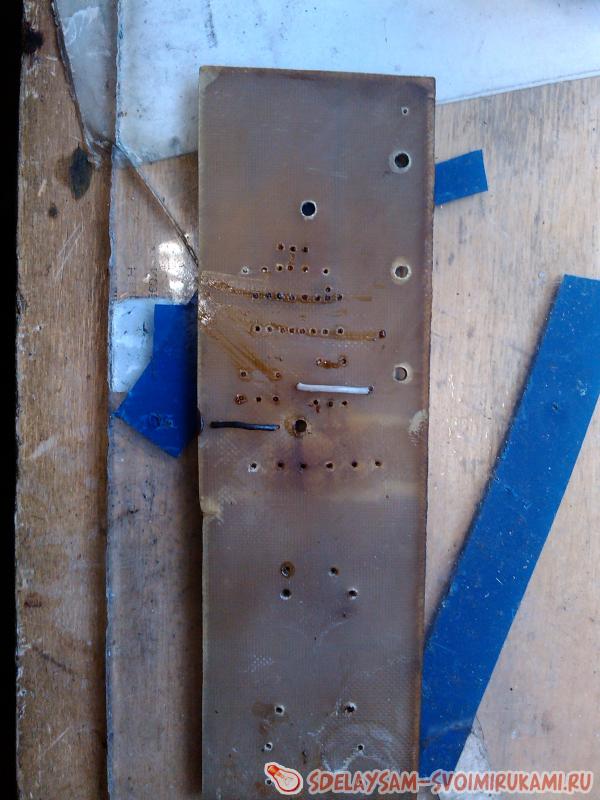

плата

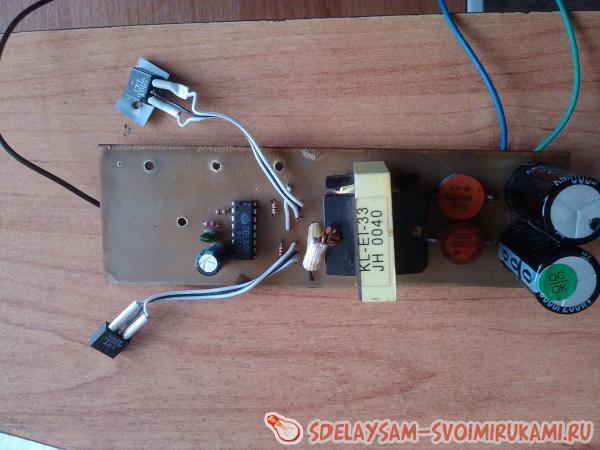

инвертор готов

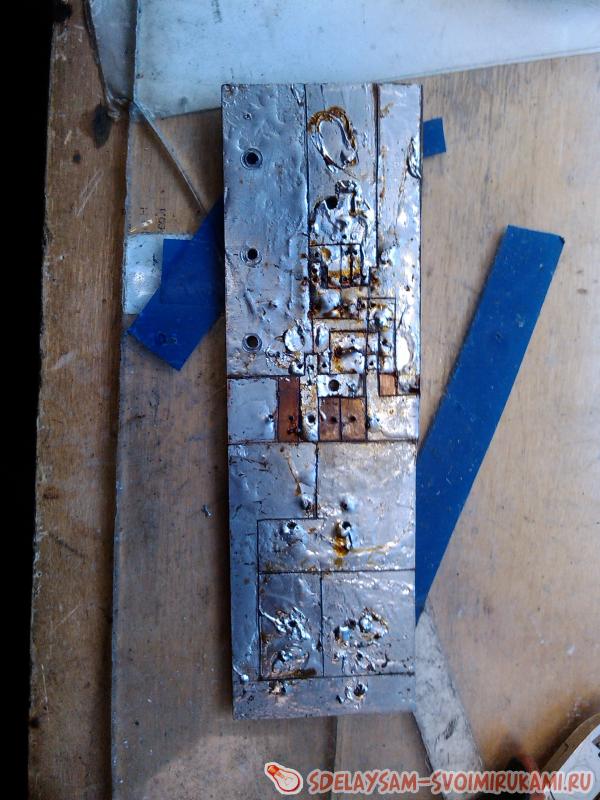

плата снизу


Польові транзистори, було вирішено ставити на подовжених вводах, щоб вони легше кріпилися до радіатора охолодження.

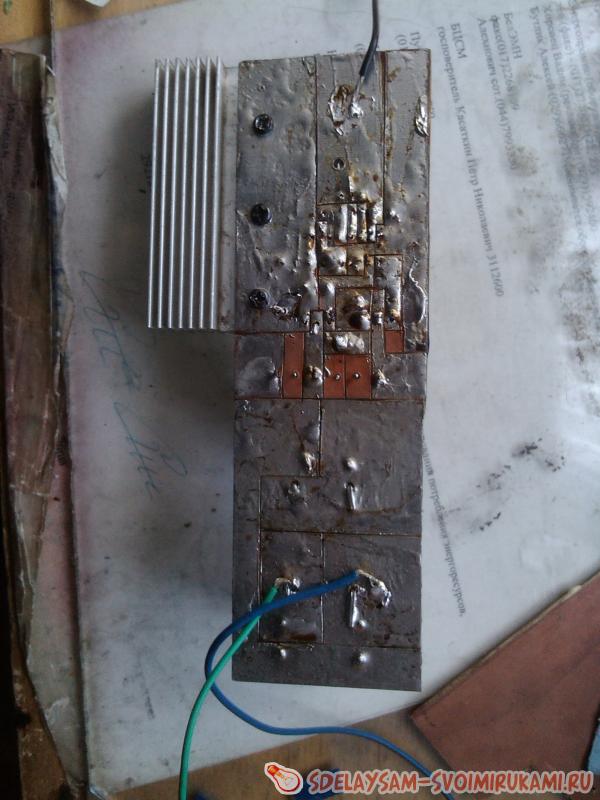

инвертор вид снизу


У результаті вийшло ось таке пристрій:

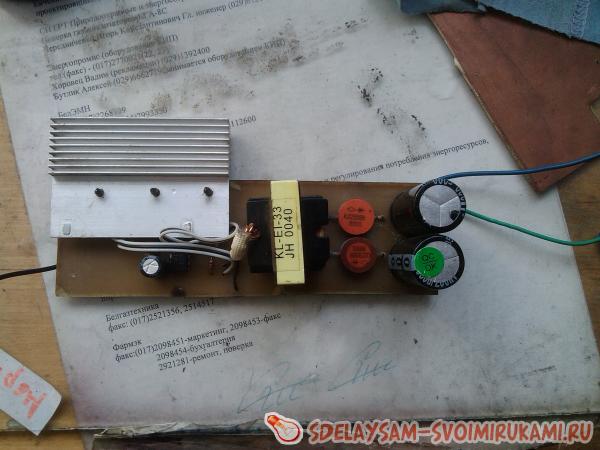

автомобильный инвертор


Залишився тільки завершальний штрих - кріплення радіатора. На платі видно 4 отвори, хоча саморіза тільки 3, це просто в процесі складання було вирішено трохи змінити положення радіатора для кращого зовнішнього вигляду. Після остаточного складання вийшло ось що:

Випробування.
Спеціально відчувати пристрій, не було часу, воно було просто підключено до акумулятора від блоку безперебійного живлення. На вихід була підключена навантаження у вигляді лампочки на 30 Вт. Після того, як вона спалахнула, пристрій було просто покинуто в рюкзак, і я поїхав на 2 тижні у відрядження.
За 2 тижні, пристрій жодного разу не підвело. Від нього живляться різні пристрої. При вимірі мультиметром, отриманий максимальний струм досягав 2,7 А.
