Ремонт штекера навушників. Зроби сам своїми руками

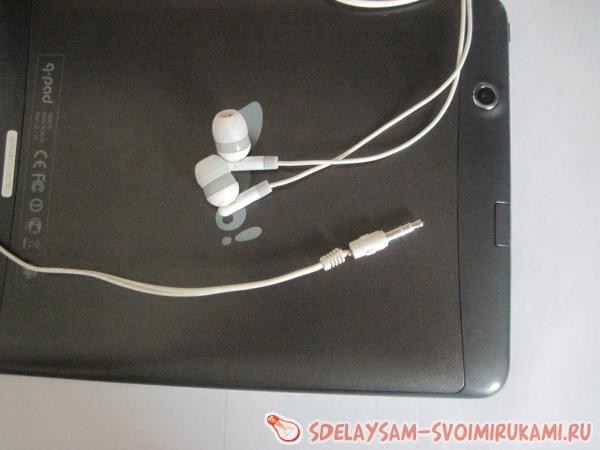

Дуже часто у навушників обламується провід біля штекера.


Ремонт штекера наушников


Спробуємо відремонтувати цю несправність своїми силами. Для цього нам буде потрібно клей, звичайна котушка з нитками, шматок термоусадочної трубки і ізолента.


кусок термоусадочной трубки и изолента


Клей бажано використовувати, який призначений для склеювання тканини. Але у мене в наявності був тільки "Моноліт". Ні в якому разі не можна застосовувати електропровідний клей. З інструментів знадобиться паяльник з тонким жалом, флюс, припій, кусачки, гострий ніж, запальничка і тестер.
Для початку відрізаємо провід від штекера і кусачками знімаємо з нього захисний кожух.

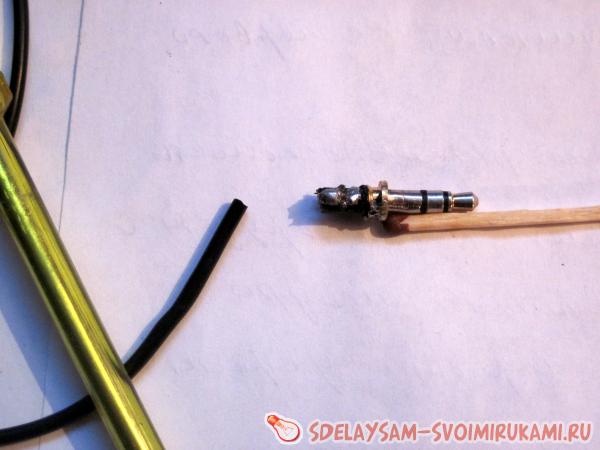

отрезаем провод от штекера


Паяльником акуратно прибираємо залишки припою і перевіряємо штекер на коротке замикання. На нашому штекері є три контакту. Це загальний, лівий і правий
канал.


убираем остатки припоя


Тестер при прозвонке цих контактів між собою повинен показати нескінченне опір. Якщо це не так, значить або "висить сопля" з олова або проплавлен ізолятор. "Шморгаю" можна спробувати прибрати паяльником або надфілем. У другому випадку, штекер, швидше за все, ремонту не підлягає. Доведеться шукати інший. Але в нашому випадку все нормально, і ми продовжуємо роботу.
З проводу акуратно знімаємо ізоляцію.


снимаем изоляцию


Від нього до штекеру йдуть три різнокольорові дроти. Синій, зелений і золотистий (оплітка). Золотистий це загальний провід. Два інші це лівий і правий канал навушників.

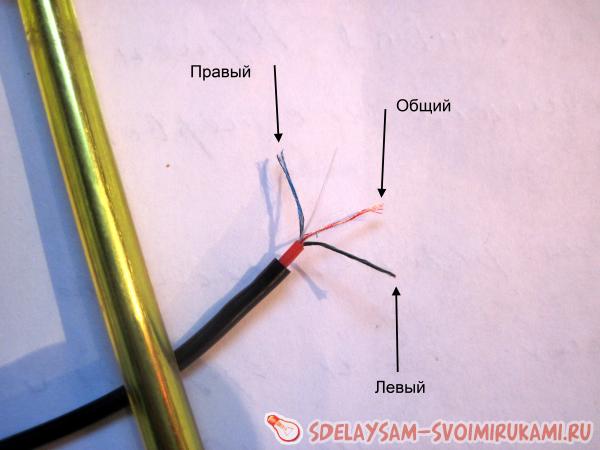

левый и правый канал


Працювати треба акуратно. Кожна жила проводу дуже тонка і крихка. Також дроти знаходяться в шовковій ізоляції. Кінці проводів треба залудити (покрити оловом). Для цього жили гострим ножем очищаємо від шовкової ізоляції і скручуємо разом. Можна спробувати трохи обпалити ізоляцію полум'ям запальнички і зачистити до блиску.

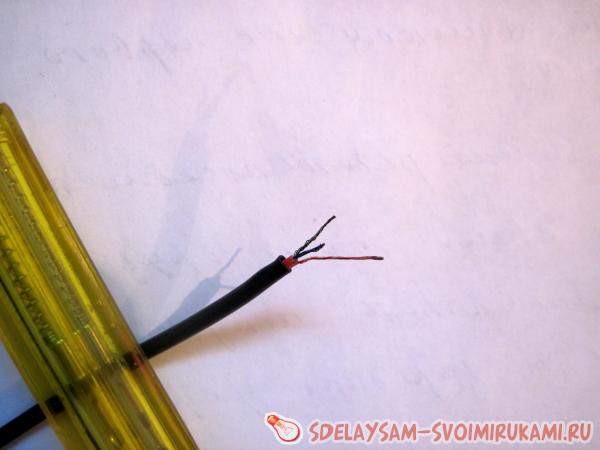

немного обжечь изоляцию


немного обжечь изоляцию


Після лудіння вимірюємо опір лівого і правого каналу щодо загального проводу. У нашому випадку воно склало близько 50 ом.

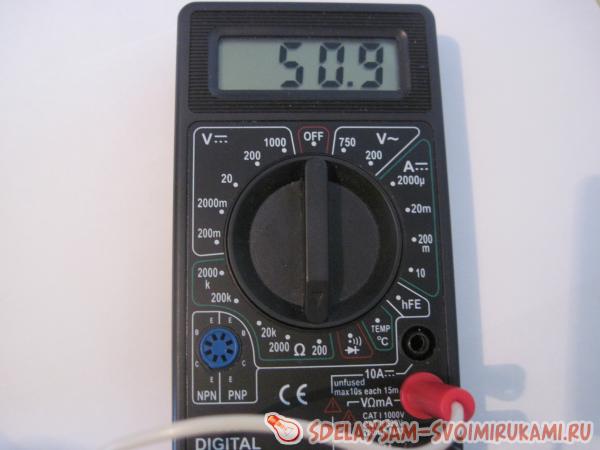

измеряем сопротивление


Тепер настає найбільш трудомісткий процес. Це паяння проводів до штекеру.
Перед паянням не забуваємо одягнути на провід термоусадочну трубку.
Штекер бажано якось закріпити. Наприклад, у лещатах або за допомогою будь-якого іншого затиску. В якості припою я використовував ПОС-61, а в якості флюсу спиртовий розчин каніфолі. На дроти перед пайкою треба одягнути маленькі кембрики, зроблені з будь-якої ізоляції тонкого дроту.

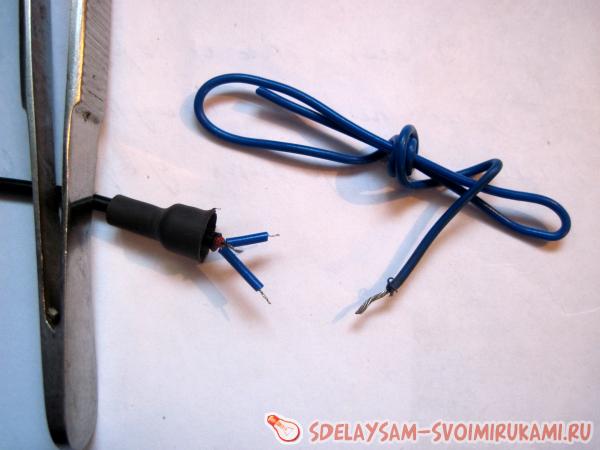

пайка проводов к штекеру

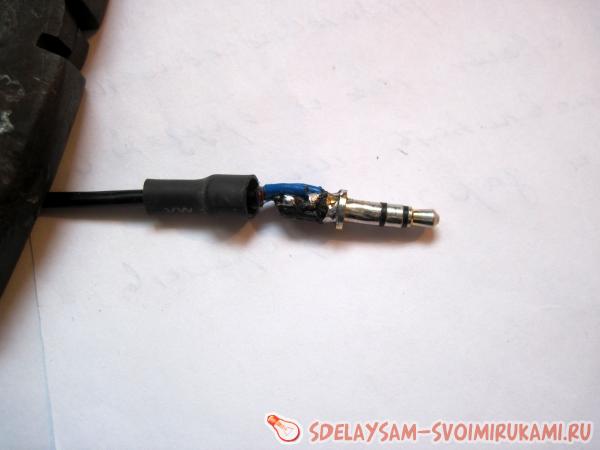

Паяємо швидко і акуратно, щоб не перепалити провід і не подплавить ізолятори. Якщо крапля припою лягла не акуратно її можна підправити надфілем. Після пайки робимо контрольний замір опору. Якщо воно збігається з тим, що вийшло раніше, то робота зроблена успішно. В іншому випадку доведеться робити роботу заново. Далі на місце пайки капаємо трохи клею, не даючи йому потрапити на контакти штекера і даємо висохнути.


даем высохнуть


Після цього місце пайки з невеликим зусиллям обмотуємо ниткою і зав'язуємо вузол. Робимо контрольний замір опору. Потім обмотану нитка просочуємо клеєм і даємо добре висохнути.

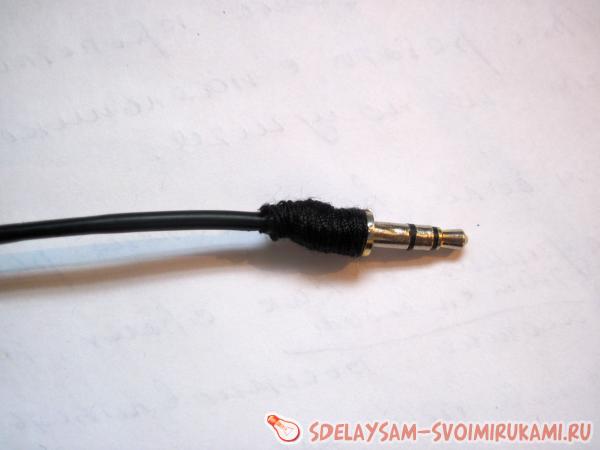

обматываем нитью


Ще раз контрольний замір опору.
І останній штрих-це установка термоусадочної трубки на місце. Трубку бажано гріти паяльным феном. Якщо його немає, можна спробувати полум'ям запальнички.

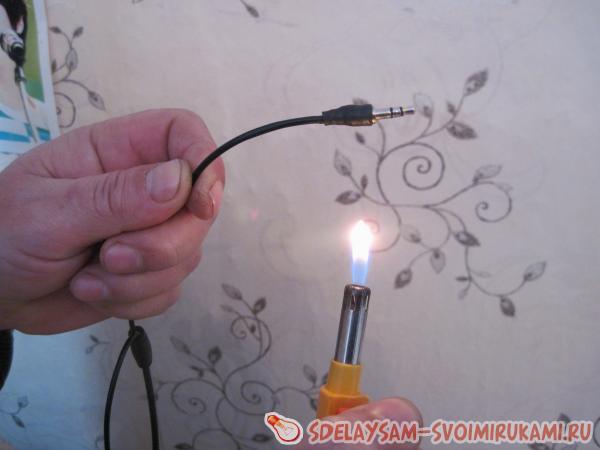

установка термоусадочной


Робимо це швидко, щоб не пошкодити провід і пайку. При відсутності термоусадочної трубки можна застосувати ізоляційну стрічку або скотч.
Після всіх цих хитрих маніпуляцій робимо останній контрольний замір опору і тішимося (чи засмучуємося) отриманого результату.

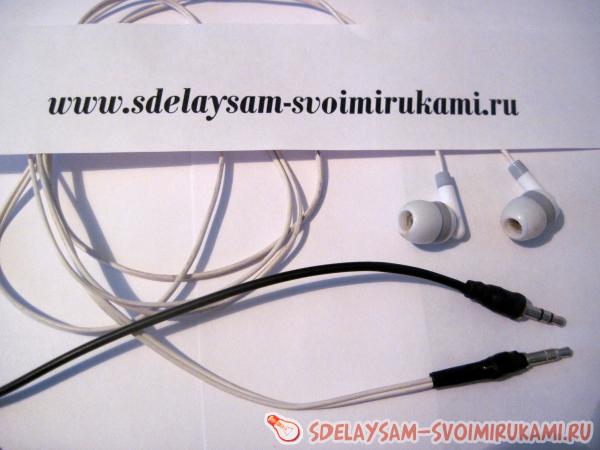

минимальный навык работы с паяльником


Хочу зазначити, що робота дуже копітка. Потрібен мінімальний навик роботи з паяльником і з першого разу може нічого не вийде.
Цим способом була відновлена працездатність багатьох навушників. Також можна відновлювати шнури блоків живлення і зарядних пристроїв різних гаджетів. В останньому випадку потрібно правильно розпаяти « » і «-».
