Зарядний пристрій для автомобільного акумулятора. Зроби сам своїми руками


У кожного автомобіліста рано чи пізно виникають проблеми з акумулятором. Не уникнув цієї долі і я. Після 10 хвилин безуспішних спроб завести свій автомобіль вирішив, що необхідно придбати або зробити самому зарядний пристрій. Ввечері зробивши ревізію в гаражі і знайшовши там відповідний трансформатор вирішив робити зарядку сам.

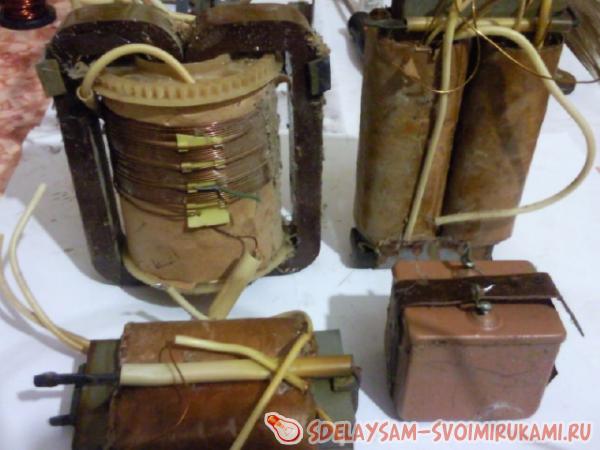

трансформатор

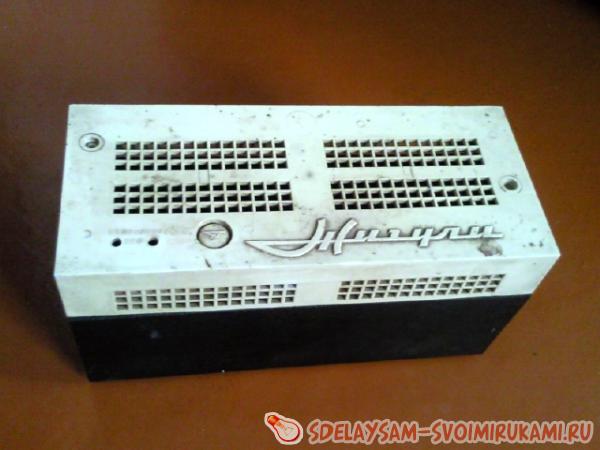

Там же серед непотрібного мотлоху знайшов і стабілізатор напруги від старого телевізора, який на мою думку чудово підійде в якості корпусу.


Зарядное устройство


Простудіювавши безкраї простори Інтернету і реально оцінивши свої сили вибрав напевно найпростішу схему.


схема зарядника


Роздрукувавши схему пішов до сусіда, захоплюється радіоелектронікою. Він протягом 15 хвилин набрав мені необхідні деталі, відрізав шматок фольгованого текстоліту і дав маркер для малювання плат. Витративши близько години часу, я намалював прийнятну плату (монтаж просторий розміри корпусу дозволяють). Як труїти плату розповідати не буду, про це багато інформації. Я ж відніс своє творіння сусіда, і він мені її протравил. В принципі можна було придбати монтажну плату і все зробити на ній, але, як кажуть, дарованому коню....

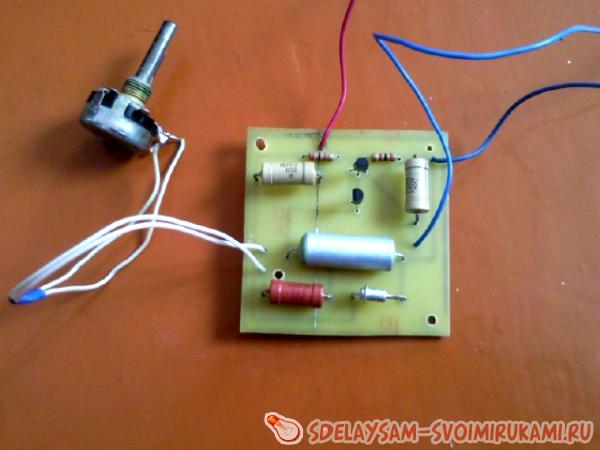

Просвердливши всі необхідні отвори і вивівши на екран монітора цоколевку транзисторів я взявся за паяльник і приблизно через годину у мене була готова плата.


схема зарядника


Діодний місток можна купити на ринку, головне щоб він був розрахований на струм не менше 10 ампер. У мене знайшлися діоди Д 242 їх характеристики цілком підходять, і на шматочку текстоліту я спаяв діодний міст.


диодный мост

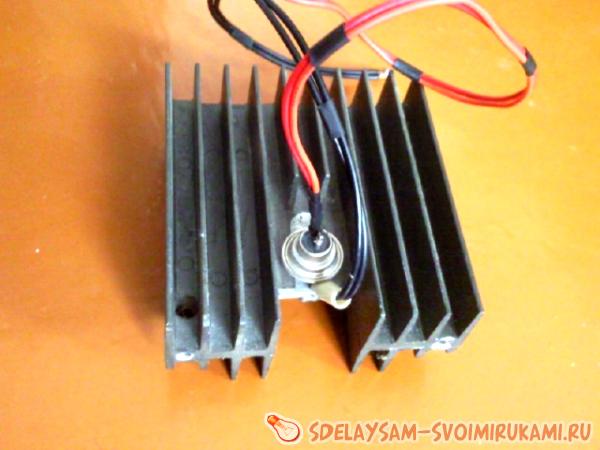

Тиристор необхідно встановлювати на радіатор, так як при роботі він помітно гріється.


тиристор зарядника


Окремо повинен сказати про амперметр. Його довелося купувати в магазині, там же продавець консультант підібрав і шунт. Схему вирішив трохи доопрацювати і додати перемикач, щоб можна було вимірювати напругу на акумуляторі. Тут теж знадобився шунт, але при вимірі напруги він підключається не паралельно, а послідовно. Формулу розрахунку можна знайти в Інтернеті, від себе додам, що велике значення має потужність розсіювання резисторів шунта. За моїми розрахунками вона повинна була бути 2,25 ват, але у мене грівся шунт потужністю 4 вт. Причина мені невідома, не вистачає досвіду в подібних справах, але, вирішивши, що в основному мені потрібні показання амперметра, а не вольтметра я з цим смерился. Тим більше що в режимі вольтметра шунт помітно нагрівався за 30-40 секунд. Отже, зібравши все необхідне і перевіривши всі на табуретці, я взявся за корпус. Повністю розібравши стабілізатор я вийняв всю його начинку.


трансформаторы

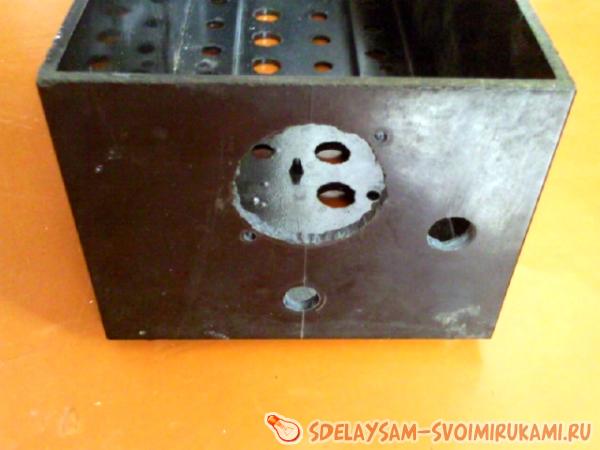

Розмітивши передню стінку я просвердлив отвори під змінний резистор і перемикач, потім свердлом малого діаметра окружності просвердлив отвори під амперметр. Гострі краї допрацював напилком.


радиатор

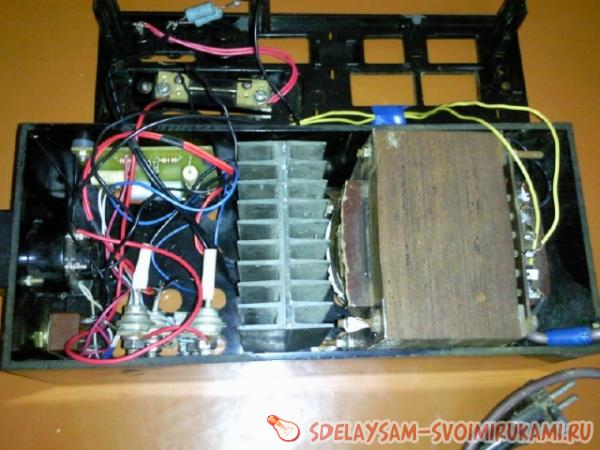

Трохи поламавши голову над розташуванням трансформатора і радіатора з тиристором, зупинився на такому варіанті.


Зарядное устройство

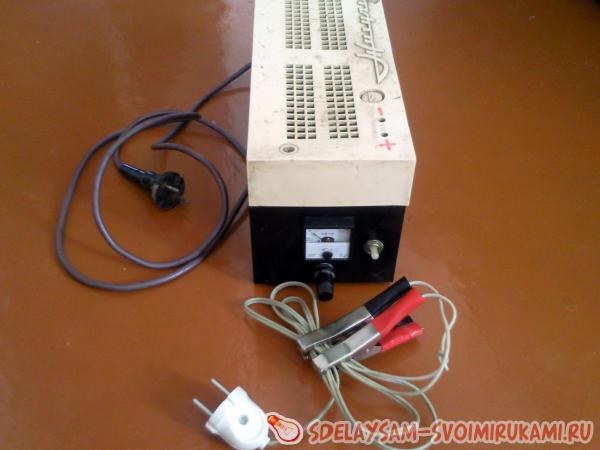

Прикупив ще пару затискачів «крокодил» і все-зарядка готова. Особливістю даної схеми є те, що вона працює тільки під навантаженням, тому зібравши пристрій і не знайшовши напруги на висновках вольтметром не поспішайте мене лаяти. Просто повісьте на висновки хоча б автомобільну лампочку, і буде вам щастя.


Зарядное устройство для авто


Трансформатор беріть з напругою на вторинній обмотці 20-24 вольта. Стабілітрон Д 814. Всі інші елементи вказані на схемі.
