Простий аудіо передавач. Зроби сам своїми руками


Цей передавач показав хорошу якість переданої музики, тому я рекомендую починати саме з цієї схеми.
Як показала практика зібраний генератор на одному транзисторі не може, стоять на одному місці, без додаткового каскаду, постійно йде частота при піднесенні руку або подає напруги. Я використовував передавач в межах однієї кімнати, з цього не став, застосують додатковий каскад. Як бачите в цьому генераторі використано два транзистора, що дозволяє залишати частоту стабільним. Варикап виключив зі схеми, на мій погляд, суттєвої ролі не грав.

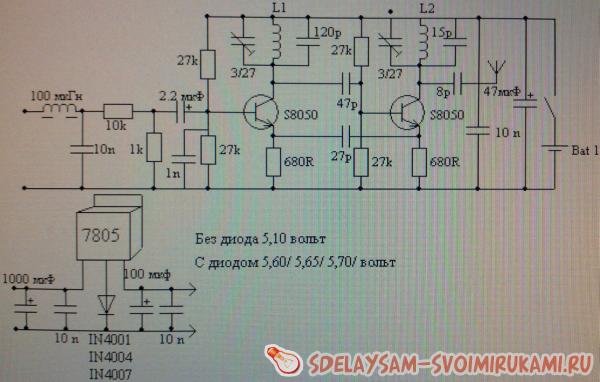

схема аудиопередатчика


Напруги живлення 6 вольт. Струм споживання 0.2 ампера. Діапазон 88-107 МГц.
Частота йти вниз коли подає напруги до 3.7 вольта, з цього рекомендую включити в схему стабілізатор напруги на 5 вольт «7805» такі стабілізатори є на фм трансмиттерах, є на платі від DVD. Діод поставив, що б збільшити напругу.

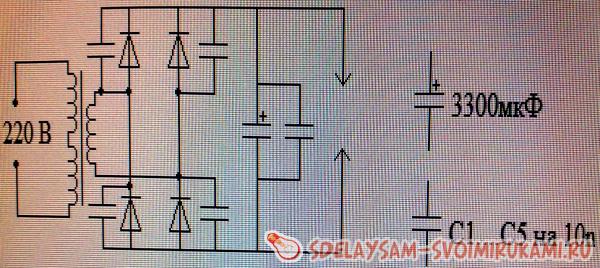

схема блока


Світлодіод теж допомагає залишатися генератора більш стабільним. Цей генератор не реагує на сторонні предмети або при піднесенні руку, якщо звичайно не будемо тримати за антену. В блоці живлення застосований трансформатор на напругу 9 v, ампер 0,2 . Діоди IN4007, можна звичайно IN4004, IN4001. Електроліт на 3300 мкФ. І обов'язково треба кожен діод зашунтувати конденсатором на 10n, інакше він буде огидно фонити.
Між корпусом і плюсом теж треба конденсатор на 10n зачепити.

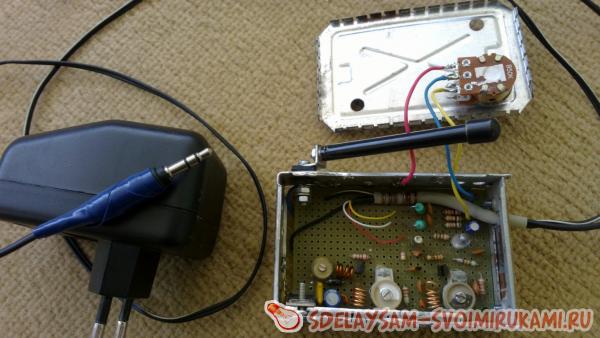

передатчик

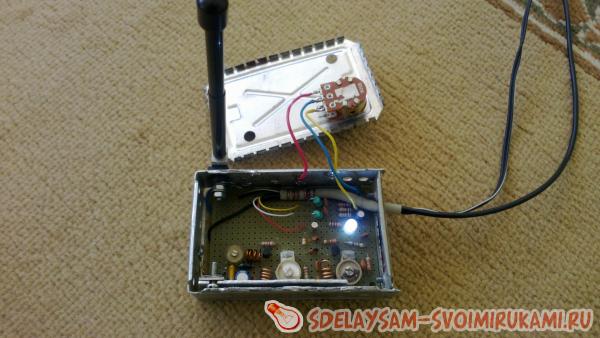

Простой аудио передатчик


Довжина антени близько 35 см, дальність на мобільний телефон з перешкодами 60 м. Ще, не треба підключити спіральну антену, погіршує ккд, дальність, широкополостьность і якщо будете підключити до розетки, то з'явитися фон від змінної напруги. Ті, хто застосовували такі антени, глибоко помилялися. УДАЧІ ВСІМ РАДІОАМАТОРАМ І ЛЮБИТЕЛЯМ РАДІО.

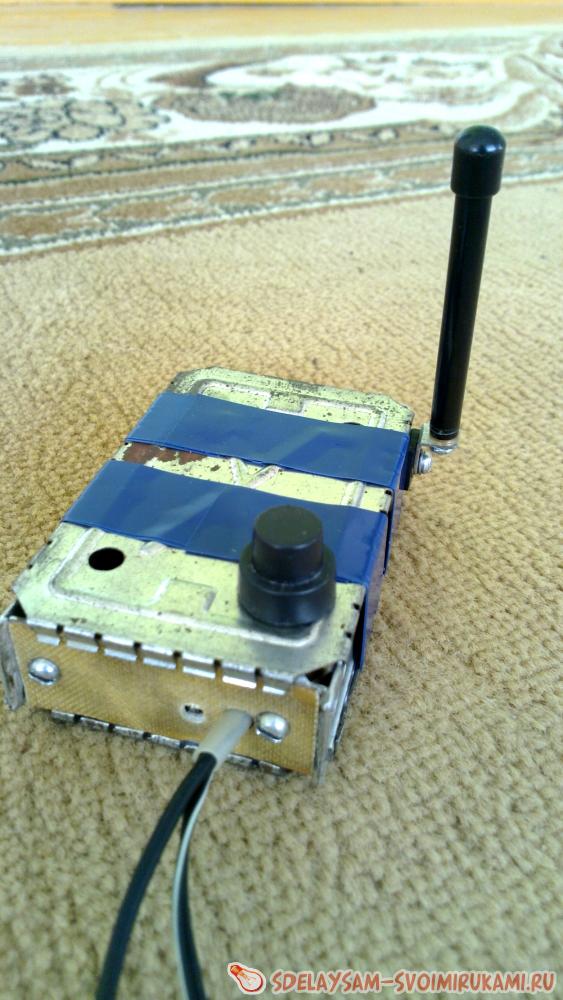

Простой аудио передатчик своими руками
