Простий регулятор температури паяльника. Зроби сам своїми руками


Для пристойної якості проведення паяльних робіт, домашньому майстрові, і тим більше радіоаматорові, знадобиться простий і зручний регулятор температури жала паяльника. Вперше схему пристрою, я побачив в журналі «Юний технік» початку 80-х, і зібравши кілька примірників, використовую до сих пір.


схема регулятора


Для складання пристрою знадобиться:
-діод 1N4007 або будь-якої іншої, з допустимим струмом 1А і напругою 400 - 600В.
-тиристор КУ101Г.
-електролітичний конденсатор 4,7 микрофарад з робочою напругою 50 - 100В.
-опір 27 - 33 килоом з допустимою потужністю 0,25 - 0,5 ват.
-змінний резистор 30 або 47 килоом СП-1, з лінійною характеристикою.


регулятор температуры паяльника

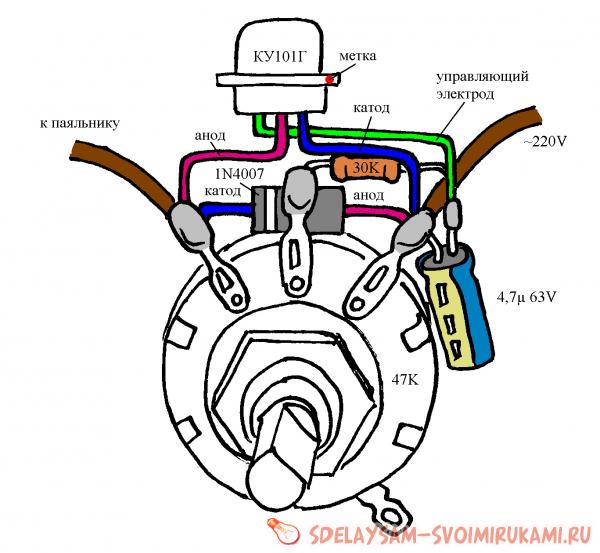

Для простоти і наочності я намалював розміщення і взаємне з'єднання деталей.


регулятор температуры паяльника


Перед складанням необхідно ізолювати і відформувати висновки деталей. На висновки тиристора надягаємо ізоляційні трубочки довжиною 20мм., на висновки діода і резистора 5мм. Для наочності можна використовувати кольорову ПВХ ізоляцію, зняту з відповідних проводів, або присаживаем термоусадку. Намагаючись не пошкодити ізоляцію загинаємо провідники, керуючись малюнком і фотографіями.


Простой регулятор температуры паяльника

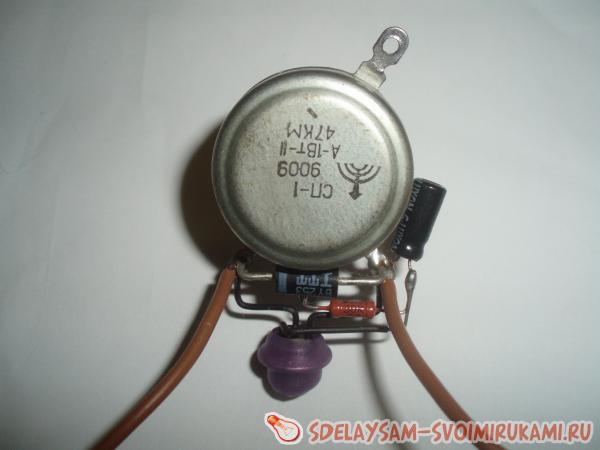

Всі деталі монтуються на висновках змінного резистора, з'єднуючись в схему чотирма крапками пайки. Заводимо провідники компонентів в отвори на висновках змінного резистора всі підрівнюємо і припаюємо. Вкорочуємо висновки радіоелементів. Плюсової висновок конденсатора, керуючий електрод тиристора, висновок опору, з'єднуємо разом і фіксуємо пайкою. Корпус тиристора є анодом, для безпеки, ізолюємо його.


регулятор температуры паяльника

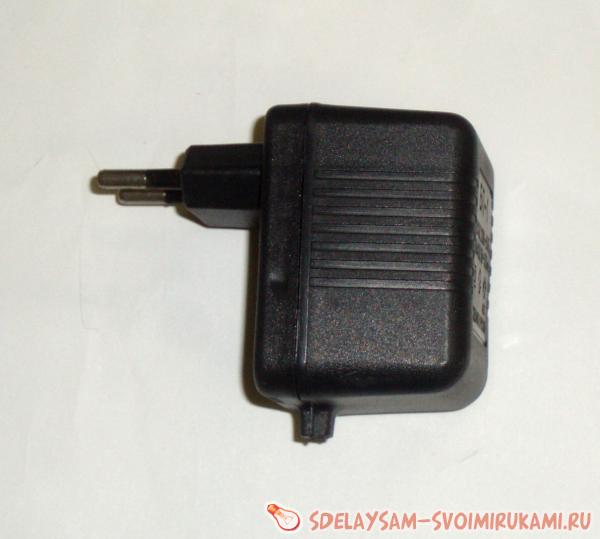

Для додання конструкції закінченого вигляду, зручно скористатися корпусом від блоку живлення з мережевою виделкою.

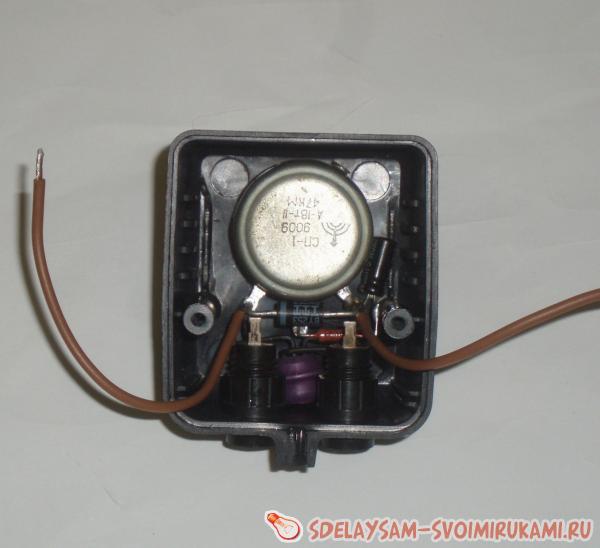

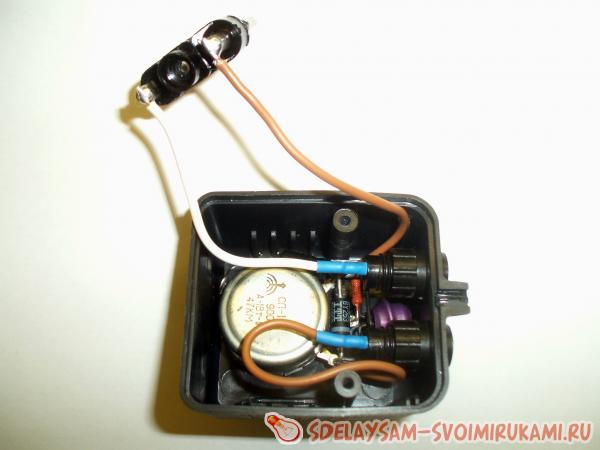

регулятор температуры внутри

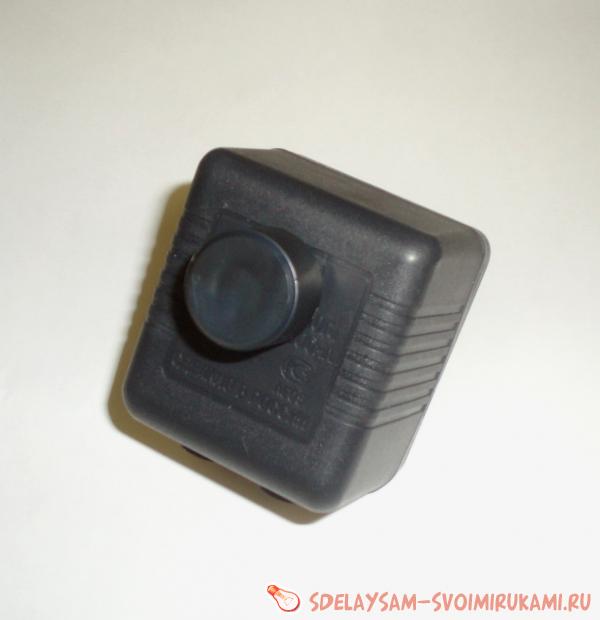

На верхній грані корпусу свердлимо отвір діаметром 10 мм. В отвір вставляємо різьбову частину змінного резистора і фіксуємо його гайкою.

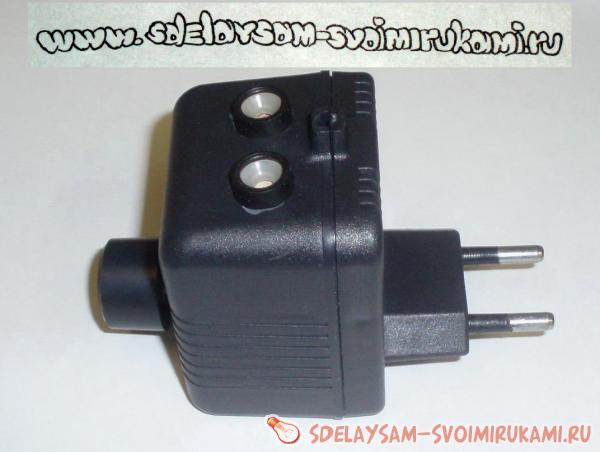

Для підключення навантаження я використовував два роз'єми з отворами під штирі діаметром 4 мм На корпусі розмічаємо центри отворів, з відстанню між ними 19 мм. В просвердлені отвори діаметром 10 мм. вставляємо роз'єми, фіксуємо гайками. З'єднуємо вилку на корпусі, вихідні роз'єми і зібрану схему, місця пайки можна захистити термоусадкою. Для змінного резистора необхідно підібрати ручку з ізоляційного матеріалу такої форми і розміру, щоб закрити вісь і гайку. Збираємо корпус, надійно фіксуємо ручку регулятора.


Простой регулятор температуры паяльника


Перевіряємо регулятор, підключивши в якості навантаження лампу розжарювання 20 - 40 ватт. Обертаючи ручку, переконуємося в плавній зміні яскравості лампи, від половини яскравості до повного напруження.


Простой регулятор температуры паяльника


При роботі з м'якими припоями (наприклад ПОС-61), паяльником ЭПСН 25, досить 75% потужності (положення ручки регулятора приблизно посередині ходу). Важливо: на всіх елементах схеми присутня напруга живильної мережі 220 вольт! Необхідно дотримуватися заходів електробезпеки.


Автор: Сергій Лаврентьєв
serg-lavr@mail.ru
