Ремонт імпульсного блоку живлення. Зроби сам своїми руками


Відеокамери, як і автомобілі, зараз вже перестали бути предметами розкоші і перейшли в розряд необхідних приладів. Але, якщо сама відеокамера виготовлена якісно і вихід її з ладу, без яких-небудь зовнішніх причин - явище нечасте, то з блоками живлення до них все як раз навпаки - «горять» вони з завидною постійністю. І якщо ЗУ від стільникових телефонів ми купуємо, не замислюючись, то придбання блоку живлення на потрібну напругу і силу струму може викликати деякі проблеми.

Тим не менш, відмовив імпульсний блок живлення нерідко можна відновити самостійно.


блок питания

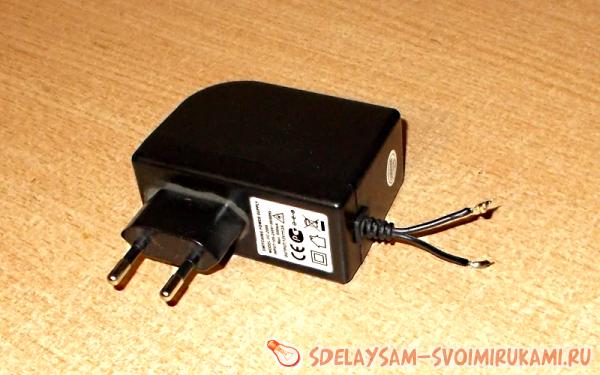

На фото - несправний імпульсний блок живлення, модель FC-2000. Вихідна напруга БП - 12 вольт при навантаженні до 2 А, що цілком достатньо для живлення однієї-двох відеокамер. Після двох з половиною років роботи в цілодобовому режимі на його виході напруга пропало повністю.


вскрываем блок

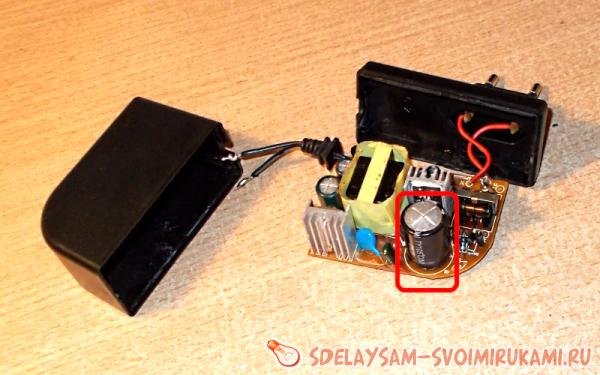

Розкривши корпус несправного БЖ, ми виявимо плату з встановленими на ній деталями - серед них електролітичний конденсатор ємністю від 10 до 47-68 мкФ і робочою напругою 400-450 вольт; на його висновках навіть через кілька хвилин залишається досить великий заряд. Тому в першу чергу потрібно закоротити його висновки через опір номіналом в кілька кОм і потужністю вище 0,5 Вт. Безпосередньо закорочувати висновки конденсатора не можна, це може вивести його з ладу. На фото у червоному прямокутнику - саме ця деталь. Оскільки денце конденсатора вспучено, можна говорити про те, що перша несправність виявлена.


неисправность обнаружена

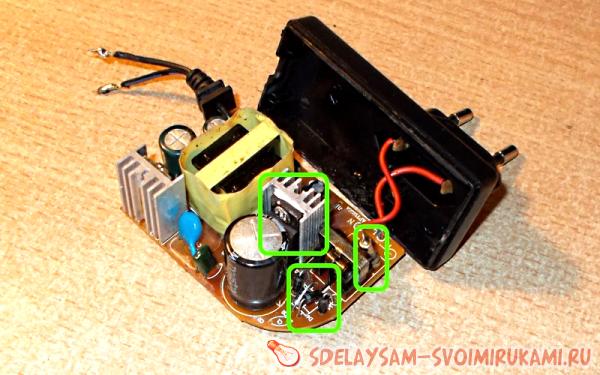

Крім згаданого вище конденсатора фільтра мережевого випрямляча, перевірці підлягають й такі деталі, як запобіжник, випрямний міст (може бути встановлений або випрямний блок, або чотири окремих діода, як на фото) і транзисторний ключ - на фото вони укладені в зелені прямокутники.


конденсаторы

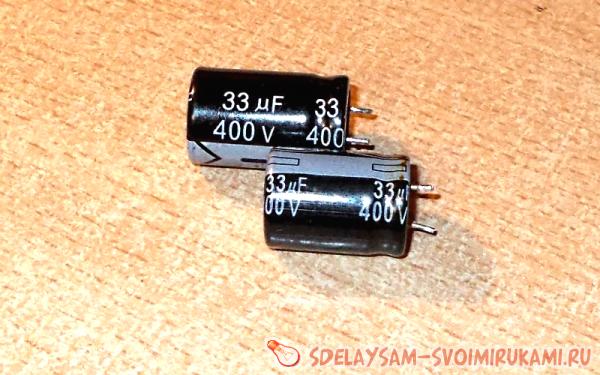

Робоча напруга нового конденсатора повинно бути не нижче того, на яку був розрахований замінний. Для перевірки можна обійтися меншою ємністю, але для забезпечення нормального режиму роботи блоку живлення цей параметр повинен бути таким же, або вище на одну позицію (тобто місткість з 33 мкФ можна збільшити до 47 мкФ).


проверяем импульсный блок


Оскільки в описуваному випадку деталі високовольтного випрямляча і транзистор виявилися справними, то подаємо на його вхід мережеве напруга. Якщо ж довелося міняти діоди або транзистор, перше включення БП слід робити через послідовно підключену лампу розжарювання потужністю 25-40 Вт - завдяки цьому при наявності прихованих несправностей величина протікає по ланцюгах первинного живлення струму не виявиться фатальною.

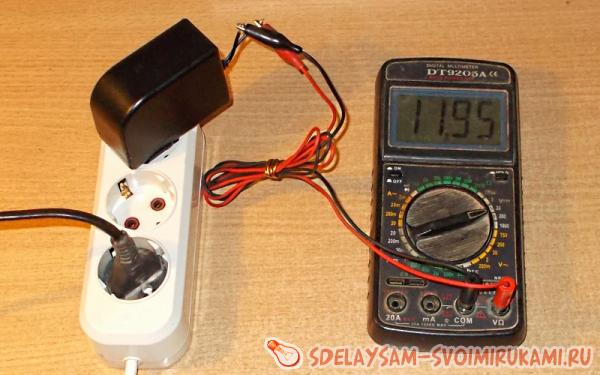

Підключаємо до висновків вольтметр - напругу в межах норми. Однак, підключивши навіть невелике навантаження, напруга на виході стало стрімко змінюватися від 5 до 11 вольт, що говорить про несправність ланцюгів стабілізації.


запаиваем конденсатор

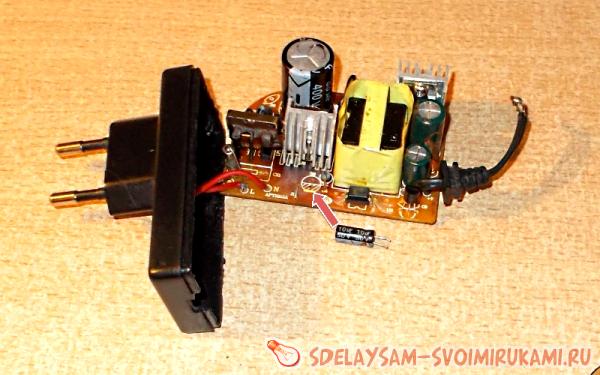

Подальша перевірка виявила несправність ще одного електролітичного конденсатора, встановленого в колі оптрона PC 817.


проверяем

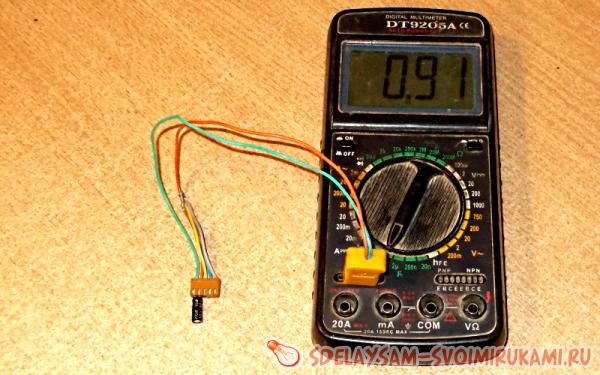

Судячи з фото, конденсатор втратив близько 90 % своєї ємності.


Ремонт импульсного блока питания

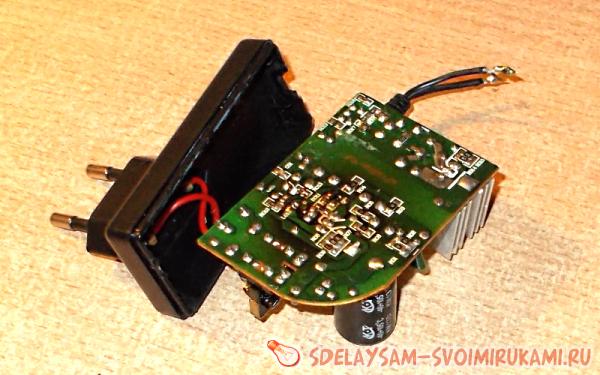

Після установки нових деталей ретельно змиваємо ацетоном або спиртом залишки флюсу (каніфолі, паяльною пасти тощо), щоб уникнути витоків струму і можливого пробою і вигоряння матеріалу самої плати.


Ремонт импульсного блока питания


Знову перевіряємо блок живлення. На цей раз до його висновків підключена автомобільна лампа потужністю 21 Вт і струмом споживання близько 2 ампер - БП розрахований саме на такий номінальний робочий струм. Як видно на фото, зі своїм завданням він впорався на «відмінно», лампочка яскраво горить, до того ж вдалося заощадити 200-300 рублів і час, який було б витрачено на пошуки нового імпульсного блоку живлення.
