Проста автономна охоронна сигналізація своїми руками.. Зроби сам своїми руками




Інколи буває необхідність в автономній недорогий охоронної сигналізації, наприклад для захисту на дачі. Використання промислових зразків в подібних випадках може бути економічно недоцільним.

Що ж нам потрібно від сигналізації?
- Реакція на вторгнення, наприклад пасивний ІЧ датчик руху
- Сповіщення про вторгнення сиреною. Оповіщення повинно працювати протягом невеликого часу (наприклад 5 хв) після чого відключатися.
- Після спрацьовування система повинна знову переходити в черговий режим. При необхідності вона повинна спрацьовувати багаторазово.
- низький струм споживання для тривалої (6 міс.) роботи в черговому режимі.

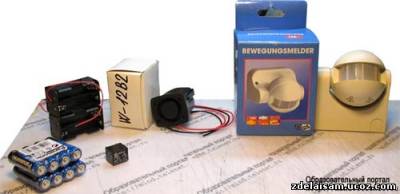

Для виготовлення такої сигналізації нам знадобляться:





Пасивний інфрачервоний датчик руху. Наприклад, куплений в OBI датчик - вимикач освітлення. Ціна близько 300р.
Сирена на 12 Ст. зокрема була використана модель на 105dB, можна використовувати будь-яку іншу. Ціна не більше 200р.
Інша дрібниця: Тримач для батарейок, реле на 6 В, ізоляційні трубочки, дроти.

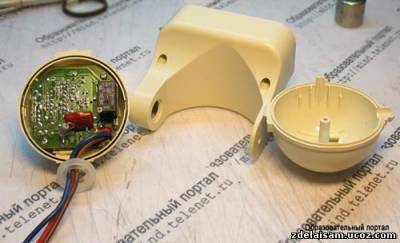

Отже. Нам потрібно переробити датчик руху, перевівши його з живлення 220В на 12В. Поверхневий аналіз схеми показав, що схема може працювати при напрузі живлення від 7-8 до 30 Ст. При живленні 12В необхідно встановити реле на напругу 6В. (12 вольтової не спрацьовує). Розкриємо датчик. Куляста частина витягується, якщо відігнути одну з опор. Половинки тримаються на засувках.

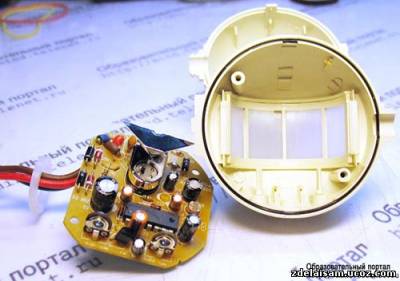

Витягуємо плату. Як видно датчик являє собою пасивний ІЧ приймач, який реагує на зміну величини ІЧ випромінювання на нього потрапляє і простий оптичної системи. Кут огляду датчика 180 градусів.

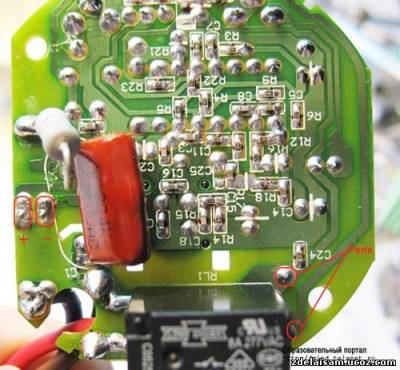

До точках зліва потрібно подати харчування. На « » позитивний полюс і на «-» негативний від джерела живлення. До точкам праворуч ми підключимо обмотку реле. Штатний реле (чорна коробочка) демонтувати.

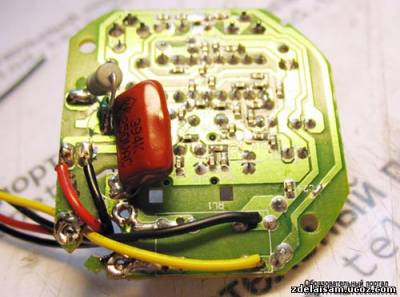

Через нестачу місця всередині кулястої частини датчика через дроти було вирішено вивести реле в основу корпуса.

Через вимикач на датчик подається живлення. Коли датчик спрацьовує він подає напругу на обмотку реле. Реле спрацьовує і своїми замикаючими контактами включає сирену. Завдяки реле можна підключити велику кількість сирен.

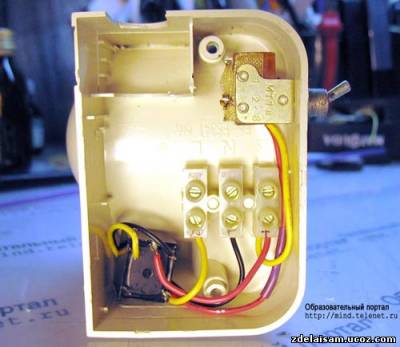

Вид знизу. Сирена і батареї підключаються через клеми. Зліва внизу реле. Зверху справа вимикач.

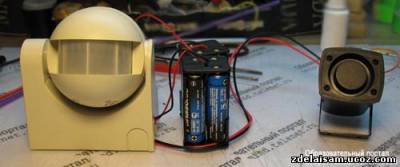

Система в зборі. УВАГА! Не включайте сирену не захистивши вуха, незважаючи на свій малий розмір вона дуже гучна і може викликати пошкодження слуху.

У підсумку вийшло. Згідно з регулятором на датчику можна виставити час роботи сирени після спрацювання. Від 10 с до 8 хв. Датчик встановити всередині приміщення а сирену вивести на вулицю. На жаль після подачі живлення датчик спрацьовує, тому розумно вивести вимикач сирени в потаємне місце і включати його через 5 хв після включення датчика. Вимикач може комутувати ключем, як замок запалювання машини.

Датчик вийшов досить економним. Судячи по амперметру:
Струм в режимі очікування 700 мкА
Струм в режимі спрацьовування 1,1 мА
Струм сирени 200мА
Нескладний підрахунок говорить про те, що для роботи протягом 6 місяців потрібно 3,1 А*год Ємність лужної батареї близько 2,5 А*ч. Отже на зиму потрібно 16 лужних батарейок сполучених змішано.

Перевірка в морозильнику показала, що система працює навіть при -32

Додано пізніше: враховуючи наші неспокійні часи і автономність системи її можна використовувати для зведення охоронного периметра на природі навколо намету наприклад.

Випробування на дачі показали:
1. Відблиски від води викликають помилкове спрацьовування
2. Відрізками ізолетни можна заклеювати датчик так, що б у нього утворювалися сліпі зони.
