На зміну лампам розжарювання . . .. Зроби сам своїми руками

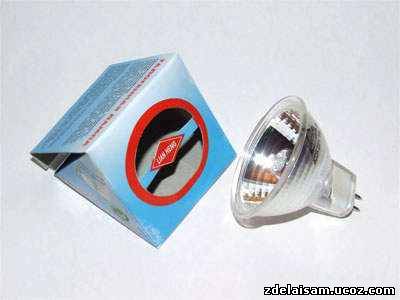

Переробляємо звичайну лампочку в світлодіодну.

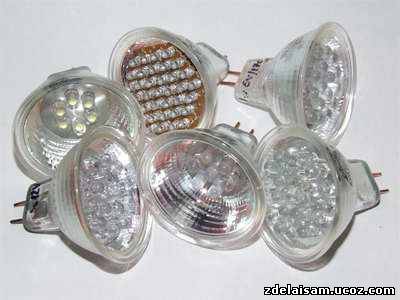

На фото наведені приклади виготовлених тримачів для світлодіодів. За цією технологією можна виготовити власник будь-якої форми для світлодіодів різного розміру і з будь-яким їх кількістю.

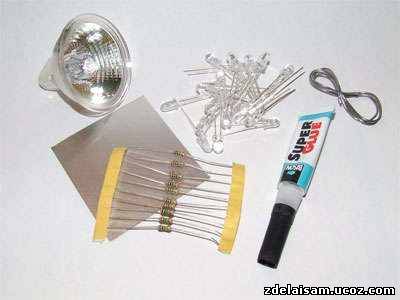

Для роботи знадобиться:





1. Світловідбивач;
2. Світлодіоди;
3. Суперклей;
4. Резистори;
5. Припій і паяльник;
6. Алюмінієва пластина (для виготовлення пластини держателя, можна використовувати будь-міцний матеріал).


Порядок роботи:


Спочатку треба скласти схему підключення світлодіодів і підібрати номінали опорів (резисторів). Для цього дуже зручно користуватися сервісом http://led.linear1.org/led.wiz Він англійською мовою, тому нижче дано переклад назви полів, які треба заповнити: Напруга джерела живлення (voltage Source)
Напруга живлення світлодіода (diode forward voltage)
Струм, споживаний світлодіодом (diode forward current (mA))
Кількість встановлюваних світлодіодів (number of LEDs in your array).


Ставимо галочку на перемикачі (wiring diagram)
Ставимо галочку (help with resistor color codes)

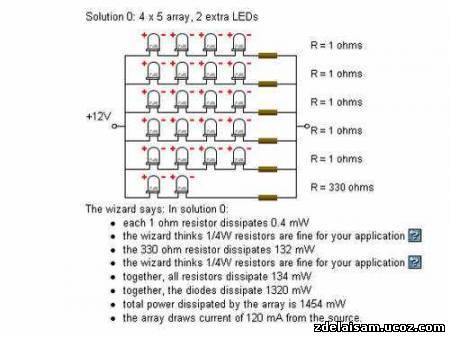

Натискаємо на кнопку і отримуємо схему з готовими номіналами резисторів. Приклад -

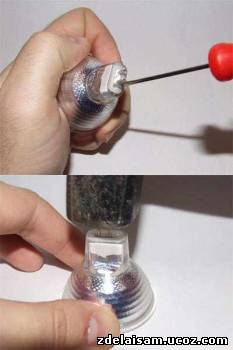

Далі виймаємо з світловідбивачі стару лампу. Візьміть маленьку викрутку і акуратно расковыряете білу смолу, якої фіксується лампочка.

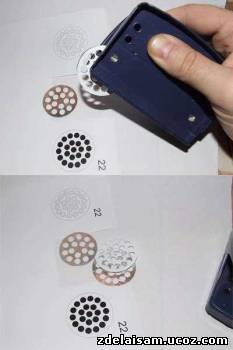

Далі виготовимо пластину для кріплення світлодіодів. Зручно використовувати алюмінієву пластину, так як матеріал м'який і з ним легко працювати. Для виготовлення пластини з отворами, зручно спочатку підготувати макет на папері, з використанням графічних програм на комп'ютері. Потім роздрукуйте проект на папір і приклейте його на пластину з якої буде виготовлятися тримач. Просвердлите отвори в намічених місцях.

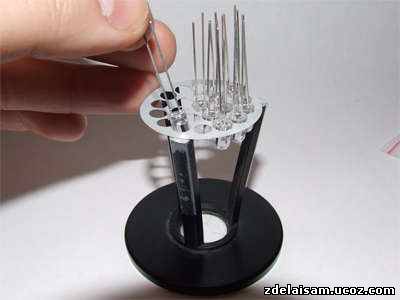

Встановіть пластину на зручну підставку і починайте розміщувати светодиды в просвердлені отвори, необхідно стежити за розміщенням контактів світлодіодів для правильного складання електричної схеми.

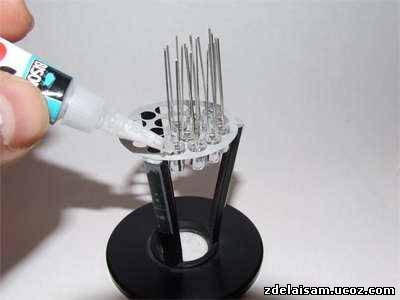

Краще відразу фіксувати світлодіоди суперклеєм.

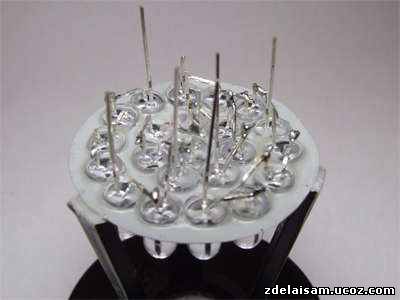

Після установки всіх світлодіодів можна ще додати клею, щоб конструкція стала надійніше. Приступаємо до складання електричної схеми.

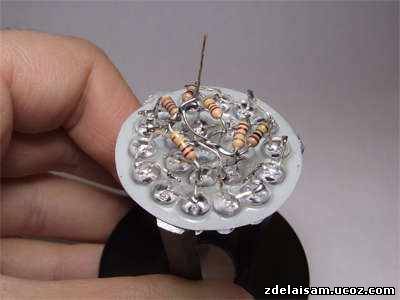

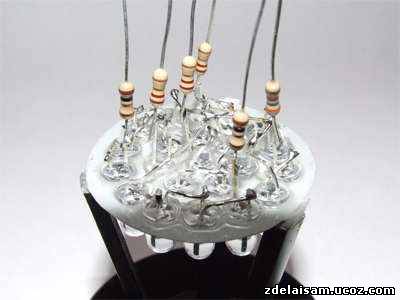

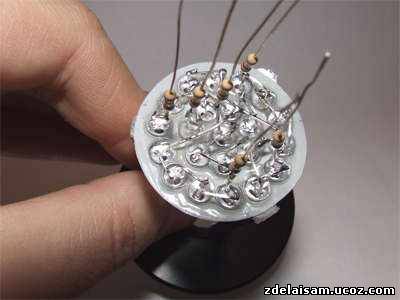

Бажано сильно не перегрівати світлодіоди. Якщо який-небудь світлодіод вийде з ладу його буде важко замінити, доведеться відривати від клею. Коли все готово, припаюємо резистори.








Будьте уважні, щоб не закоротити контакти.

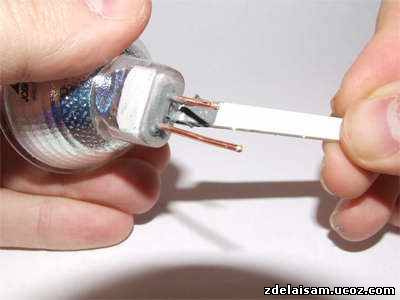

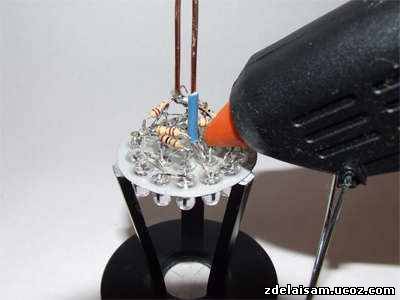

Припаюємо висновки лампи. Щоб надалі не переплутати висновки ( і -) зробіть висновок " - " більш коротким. Підключаємо харчування для перевірки працездатності нашої конструкції. Заливаємо розплавленої пластмасою всі контакти, щоб виключити їх зіткнення. Можна залити звичайним парафіном: розплавте звичайну свічку, наберіть розплавлений парафін одноразовим шприцом і залийте контакти.

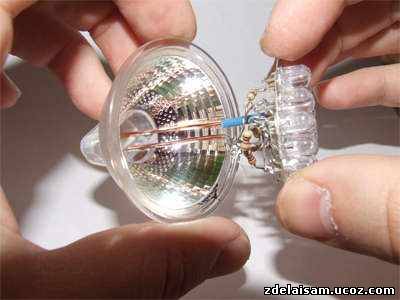

Приступаємо до збірки світлодіодної лампи.

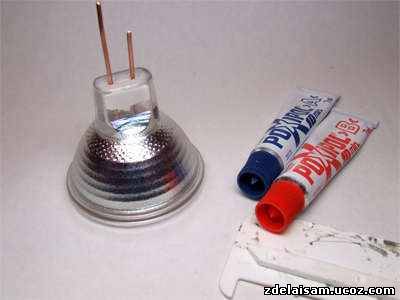

Фіксуємо контакти в світловідбивачі. Заливаємо контакти розплавленої пластмасою. Також можна використовувати безліч інших матеріалів (епоксидна смола та ін).

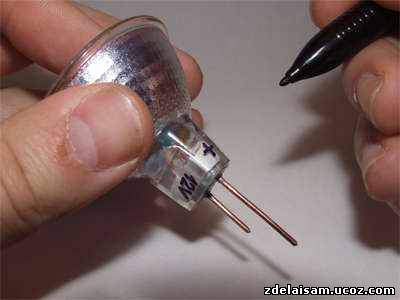

Маркируем нашу лампу. Це потрібно зробити обов'язково. Не сподівайтеся на пам'ять.

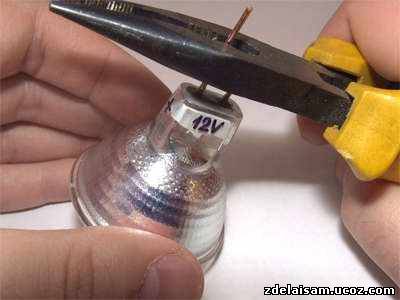

Обрізаємо надлишки висновків.

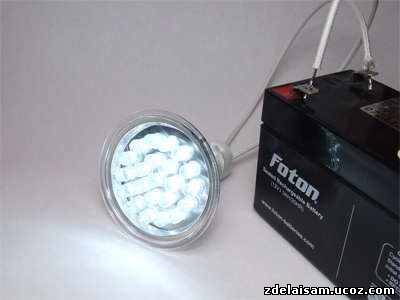

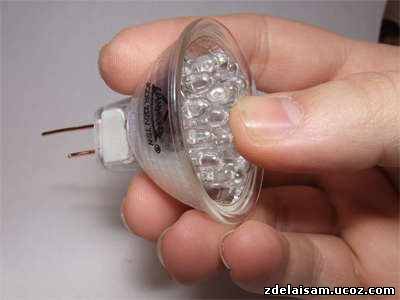

Підключаємо харчування і радіємо. Лампу можна використовувати для установки в кишеньковий ліхтарик або в будь-якій іншій освітлювач (фари для автомобіля, лампочки для меблів тощо).
