Мікроскоп без лінз.. Зроби сам своїми руками



За свою майже 300-річну історію розвитку мікроскоп став, мабуть, одним з найбільш масових оптичних приладів, широко використовуваним у всіх областях людської діяльності. Особливо важко переоцінити його роль у навчанні школярів, пізнають навколишній мікросвіт своїми очима.
Відмінною особливістю запропонованого мікроскопа є "нестандартне" використання звичайною Web-камери. Принцип дії полягає в безпосередній реєстрації проекції досліджуваних об'єктів на поверхню ПЗС матриці при освітленні їх паралельним пучком світла. Отримане зображення виводиться на монітор ПК.








У порівнянні зі звичайним мікроскопом у пропонованій конструкції відсутня оптична система, що складається з лінз, а дозвіл визначається розмірами пікселів ПЗЗ матриці і може досягати одиниць мікрон. Зовнішній вид мікроскопа показаний на рис. 1 і рис. 2. В якості Web-камери використана модель "Wcam 300А" фірми Mustek, має кольорову матрицю ПЗС з роздільною здатністю 640x480 пікселів. Електронна плата з ПЗС матрицею (рис. 3) демонтована з корпусу і після невеликої доробки встановлена в центрі світлонепроникного корпусу з кришкою. Доробка плати полягала в перепайке USB-роз'єму з метою забезпечення можливості встановлення додаткового захисного скла на поверхню ПЗС матриці і герметизації поверхні плати.





У кришці корпусу зроблено наскрізний отвір, в центрі якої встановлений блок з трьох світлодіодів різного кольору світіння (червоний, зелений, синій), що є джерелом світла. Блок світлодіодів, в свою чергу, закритий світлонепроникним кожухом. Віддалене розташування світлодіодів від поверхні матриці дозволяє сформувати приблизно паралельний пучок світла на об'єкті вимірювання.


ПЗС матриця з'єднана з ПК за допомогою USB кабелю. Програмне забезпечення - штатний, що входить в комплект поставки Web-камери.
Мікроскоп забезпечує збільшення зображення в 50... 100 разів, при оптичному дозволі близько 10 мкм та з частотою оновлення зображення 15 Гц.
Конструкція мікроскопа показана на рис. 4 (без дотримання масштабу).

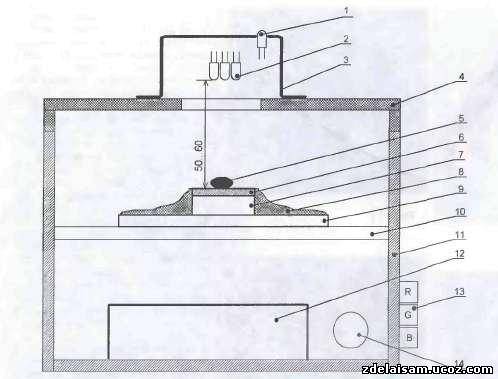

На вхідне вікно ПЗС матриці 7 для її захисту від механічних ушкоджень встановлено кварцове захисне скло 6 розмірами 1x15x15 мм. Захист електронної плати від рідин і механічних пошкоджень забезпечується герметизацією її поверхні силіконовим герметиком 8. Досліджуваний об'єкт 5 розміщують на поверхні захисного скла 6. Освітлювальні світлодіоди 2 встановлені в центрі отвору кришки 4 і зовні закриті світлонепроникним пластмасовим кожухом 3. Відстань між досліджуваним об'єктом і блоком світлодіодів складає приблизно 50...60 мм.
Живлення освітлювальних світлодіодів (рис. 5) здійснюється від батареї 12 з трьох послідовно з'єднаних гальванічних елементів напругою 4,5 Ст. Включення живлення здійснюється вимикачем SA1, світлодіод HL1 (1 на рис. 4) - індикаторний, розташований на захисному кожусі і сигналізує про наявність живлячої напруги. Включення освітлювальних світлодіодів EL1-EL3 і тим самим вибір кольору освітлення здійснюють вимикачами SA2-SA4 (13), розташованими на бічній стінці корпусу 11.





Резистори R1, R3-R5 - струмообмежуючі. Резистор R2 (14) призначений для регулювання яскравості світіння світлодіодів EL1-EL3, він встановлений на задній стінці корпусу. У пристрої застосовані постійні резистори С2-23, МЛТ, змінний - СПО, СП4-1. Вимикач живлення SA1 - m т1, вимикачі SA2-SA4 - кнопкові SPA-101, SPA-102, світлодіод АЛ307БМ можна замінити на КИПД24А-ДО

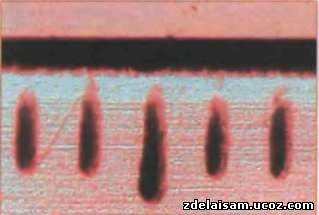

Оскільки видимі розміри виведених зображень залежать від характеристик використовуваної відеокарти і розмірів монітора, мікроскоп потребує калібрування. Вона полягає в реєстрації тест об'єкта (прозора шкільна лінійка), розміри якого відомі (рис. 6). Вимірюючи відстань між штрихами лінійки на екрані монітора і якщо співвіднести їх з дійсним розміром, можна визначити масштаб зображення (збільшення). В даному випадку 1 мм екрану монітора відповідає 20 мкм вимірюваного об'єкта.

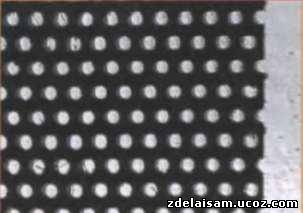

За допомогою мікроскопа можна спостерігати різні явища і вимірювати об'єкти. На рис. 7 показано зображення лазерної перфорації грошової купюри гідністю в 500 руб. Середній діаметр отворів - 100 мкм, видно діапазон отворів по формі. На рис. 8 представлено зображення маски кольорового кінескопа фірми Hitachi. Діаметр отворів становить близько 200 мкм.

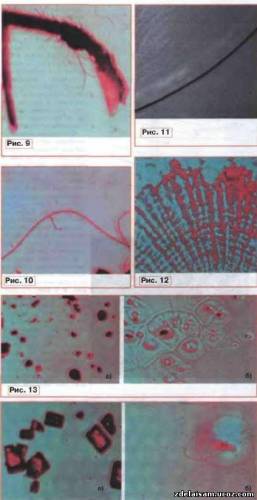

В якості прикладів біологічних об'єктів обрані павучок, його лапка і вуса; вони показані на рис. 9 і рис. 10 відповідно (діаметр уба становить близько 40 мкм), волосся автора (діаметр - 80 мкм) - на рис. 11, луска риби - на рис. 12. Цікаво спостерігати процеси розчинення речовин у воді. В якості прикладу наведені процеси розчинення солі та цукру. На рис. 13,а і рис. 14,а показані частки сухої солі і кристали цукру відповідно, а на рис. 13,6 і рис. 14,6 - процес їх розчинення у воді. Добре видно зони підвищеної концентрації речовин ефекти фокусування світла в центрах розчинення.







Джерело: Радіо 1`2008
