Вітрогенератор. Зроби сам своїми руками





Цей нехитрий пристрій може стане в нагоді Вам на риболовлі, у поході і т.п. місцях. За допомогою нього можна зарядити мобільний телефон, мр3 плеєр, ліхтар і т. д. легкий, компактний вітрогенератор стане Вашим помічником . . .





Нам знадобляться:
- Старий сканер;
- Випрямляючі діоди (у проекті використано 8 діодів 1N4007);
- Конденсатор 1000 мкФ;
- LM7805;
- Труба з ПВХ;
- Пластикові деталі (см. нижче);
- Алюмінієві пластини (можна використовувати будь-які інші).

Крім пластикової труби і електронних компонентів, нам потрібен кроковий двигун, що саме він нам і знадобиться зі старого сканера. На фото показаний чотирифазний кроковий двигун.



Кроковий двигун можна дістати не тільки з сканера, а наприклад з старого дисководу магнітних дисків.

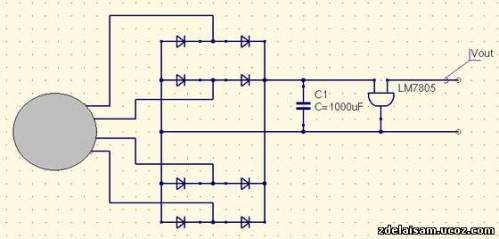

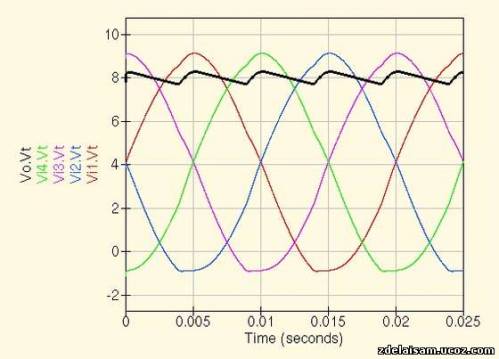

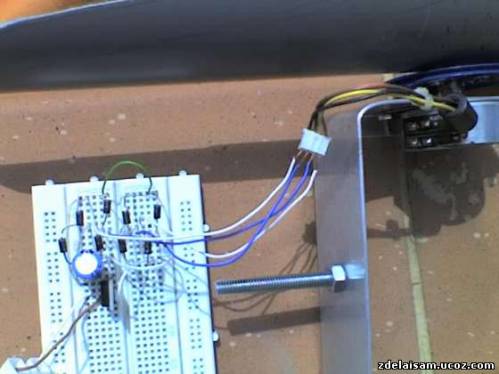

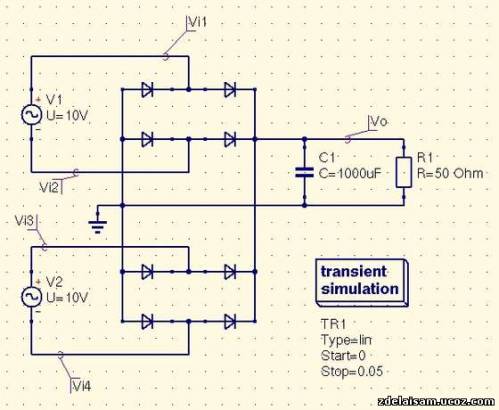

Тепер, коли у нас є всі необхідні компоненти можна приступити до складання випрямляча. Для кожної фази нам знадобиться 2 діода, тобто всього 8 діодів. Вихідна напруга буде стабілізовано за допомогою конденсатора ємністю в 1000мкФ і регулятора напруги LM7805. Цей генератор може вільно виробляти напругу понад 5 вольт, проте в рамках цього проекту, для зарядки мобільних пристроїв, було достатньо 5 вольт.


















Збираємо лопаті.











Всі !

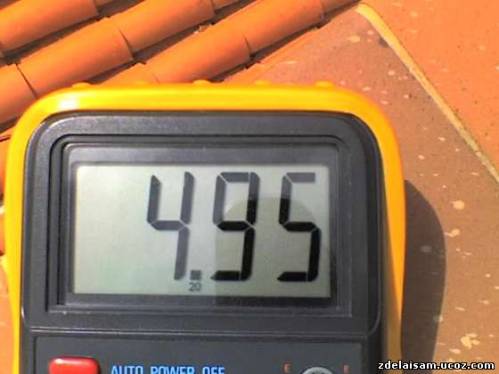

Тепер можна випробувати пристрій, як видно на фотографії - пристрій стабільно генерує напругу 4.95 Ст. Тепер ви можете безкоштовно заряджати МР3 плеєр або телефон !
