З веб-камери... детектор ? ... ПВН ?. Зроби сам своїми руками





Якість і кількість підроблених банкнот зростає і розпізнати підробку візуально або з допомогою ультрафіолетового детектора все складніше. В банках і великих магазинах вже повністю перейшли на перевірку грошових знаків ІЧ-детекторами. Для невеликих магазинів цей шлях по-перше досить дорогий (мінімум 7000 руб.), а по-друге наприклад у нас детектор просто фізично нікуди поставити.

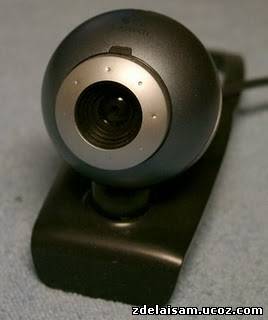

Ну, приступимо. Для початку потрібна власне веб камера.





Я купив саму простеньку з роздільною здатністю десь 640х480, це не важливо, підійде будь-яка інша.


Нам необхідно витягнути з неї інфрачервоний фільтр(ІЧ фільтр), щоб наша камера могла бачити інфрачервоне світло.


Ці фільтри стоять практично у всіх камера.

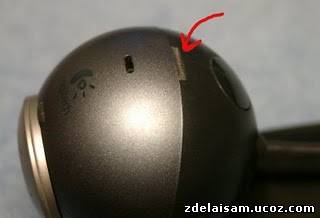

Беремо камеру, вгорі буде невелика виїмка - піддягаємо її чим-небудь гострим і знімаємо верхню шкірку. Це так само звільнить нам доступ до інших засувок, які тримають дві половинки камери.

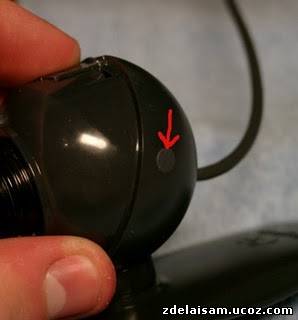

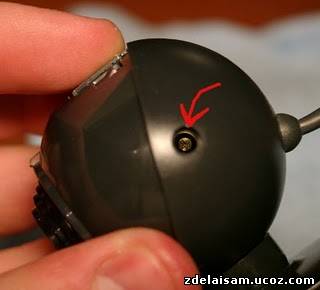

Збоку камери є маленька гумова заглушка - її треба отковирять гострим предметом (стоматологи знають, про що я :-))





Там, у глибині, вузькоокі китайці заховали маленький гвинтик - відвертаємо його хрестової часовий викруткою. Відвертається він насилу, багато в чому тому, що хтось не полінувався зробити цілу шахту й запроторити туди цей крихітний гвинтик.





Як тільки ви відкрутіть цей гвинт, камеру можна буде розкрити для подальших експериментів.

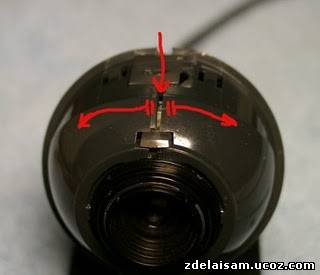

Тепер, акуратно і не прикладаючи надмірної фізичної сили, вставляємо в паз щось гостре і розкриваємо дві половинки камери. Паз буде у верхній частині камери:





Нагадую, після всіх наших експериментів камера залишиться жива і буде продовжувати успішно працювати. Розкривши її, можна включити і подивитися - все повинно працювати нормально.

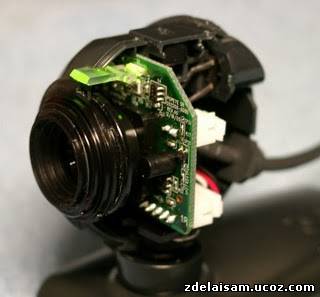

Так, всередині трохи проводів, один чахлий светодиодик і копійчана матриця. На малюнку камера в полуразобраном вигляді і включена, працює відмінно.

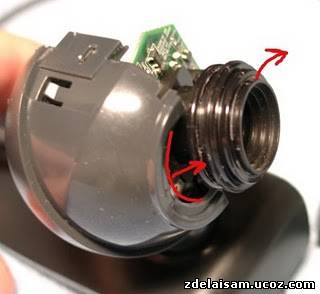

Акуратно подаємо на себе чорну голівку з оптикою камери - її потрібно обережно вийняти разом з платою з паза, в якому вона обертається. Виймати треба не зовсім, а тільки з пазів.

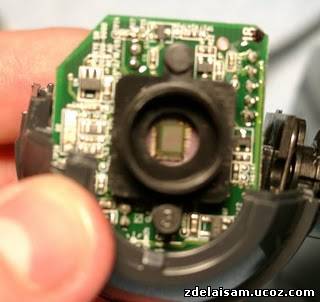

Все, тепер відкручуємо голівку з оптикою до тих пір, поки вона не відвалиться від плати. Після цього, заглянувши в камеру, що ви повинні побачити матрицю.





Дуже бажано не чіпати її нічим і взагалі відкласти камеру в сторону так, щоб на матрицю нічого не попало.

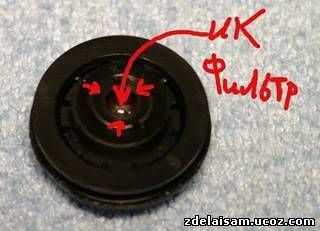

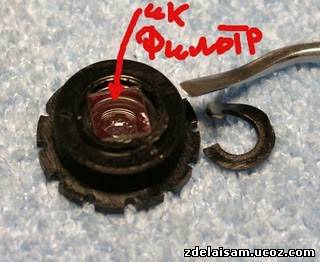

Ось тут є тонкий момент. Справа в тому, що ІЧ-фільтр вставлений всередину головки з оптикою і зверху наплавлен тонкий кантик, який потрібно видалити. Робити це потрібно рішуче, не забуваючи про те, що ІК-фільтр скляний і його можна легко зламати. На малюнку показані три стрілки, що вказують на секції пластикового кантика, який потрібно акуратно зрізати





Після цього ви відразу почуєте скрип скельця - це означає, що ви корябаете вістрям по ІЧ-фільтр. Ми майже у мети, тепер потрібно зменшити зусилля і обережно виколупати ІЧ-фільтр з пластикових його обіймів.





Після того, як ми видалили ІК-фільтр, збираємо все назад. Включаємо камеру і дивимося - все повинно працювати, але зображення буде кілька з трохи дивними квітами. Це нормально. Ось природа в інфрачервоному вигляді:





Вобщем, чутливість камери різко підвищиться і яскраве світло її буде зліпити, але за те в темряві вона буде навіть по чутливіші очі!


Все готово !


Тепер направляємо на банкноту.

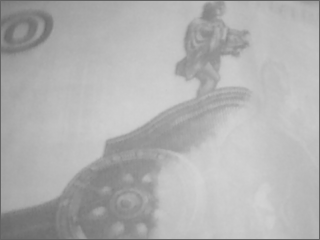

Ось як це виглядає на екрані .


100 рублів

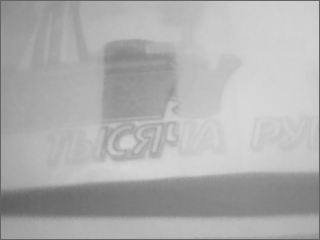

1000 рублів (менш контрастно ніж на 100 руб. але все зрозуміло)





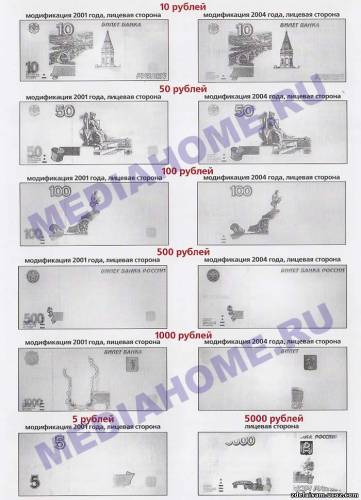

Загальне:
(натисніть для збільшення)





Важливе зауваження: На роботу камери дуже впливає освітлення - якщо тільки трубки "денного" світла то картинка буде не дуже контрастна (см. фото)- холодне світло, багато синього мало інфрачервоного. Набагато краще зображення при освітленні звичайними лампами розжарювання. (Ідеальна картинка виходить при освітленні грошей полум'ям запальнички! :)




Тепер ми будемо робити з нашої камери так званий прилад нічного бачення.

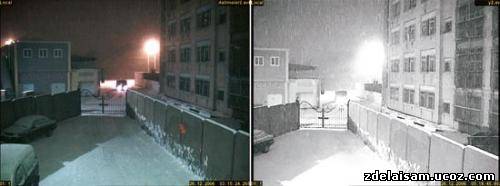

Найголовніше - після демонтажу ІК-фільтра чутливої вашої веб-камери повинна сильно зрости, що дуже стане в нагоді при зйомці в умовах поганої освітленості. Більше світла - вище "сигналшум" зображення, тобто якість зображення краще. Так що краще гарне чорне-біле зображення, чим сильно зашумленное кольорове.





Велика чутливість і здатність бачити в темряві дуже знадобляться, якщо потрібно зробити невелику охоронну камеру.


Нам необхідно зробити ІК підсвічування камери, щоб вона бачила в повній темряві. Я взяв пару ік діодів, а саме выпаял їх зі старого пульта від відео магнітофона. Включив їх послідовно плюс через резистор 100 Ом. і запитал їх від тієї ж камери. 5 вольт на usb подається.

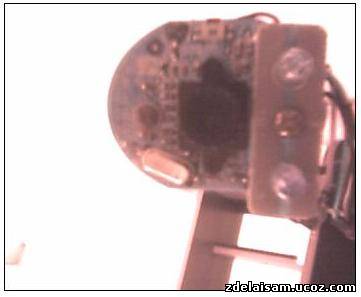

Ось що вийшло. Страшнувата, це тому що без корпусу.

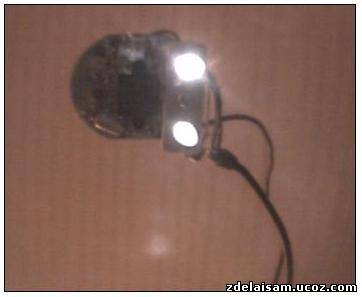

з включеными діодами:





На фото камера знімає сама себе і тому чітко видно світло ік діодів, простому людському оку світ цих діодів не видно !


Бачить у повній темряві на відстані 3 метрів. Звичайно 2-х діодів замало, треба як мінімум 6, але у мене більше не було.


При використанні близько 10 - 15 діодів камера буде здатна бачити метрів на 15.

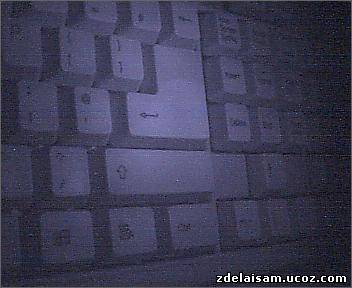

Моя клава в повній темряві.

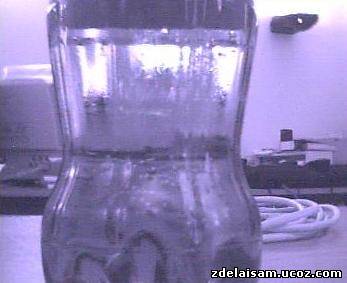

Взагалі, в інфрачервоному світлі деякі предмети стають незвичайними: футболка з смужками стає білою, деякі речі прозорими наприклад як кока-кола на рисунку:





Вона прозора, як вода. Це пояснюється тим, що інфрачервоне світло проходити через деякі предмети, а видиме світло - ні. Ну про паперові гроші в ік світлі ми вже говорили . . .


Коротше, при наявності фантазії та кмітливості з веб-камери можна багато чого зробити. І взагалі корисно мати це на увазі - мало які інженерні завдання доведеться вирішувати...
