Домашній генератор на 5 і 12 вольт. Зроби сам своїми руками


"Я тебе зліпила з того, що було..." :)
Ніхто не стикався з ситуацією, коли смартфон ругательскі лається на низький заряд батареї, а світло як на зло відключили? Думаю, що багато. Або та ж історія з коханим нетбуком, у якого живлення 12 вольт? Або потрібен автономне джерело світла, максимально незалежний від наявності або відсутності напруги в мережі? На жаль, задуматися про створення такого девайса змусила громадянська війна, що йде вже мало не на порозі мого дому :(
Слава богу, з паяльником звертатися вмію, в коморі лежить цілий ящик електронного мотлоху, яке і дівати нікуди, і викинути шкода, а тут в мережі потрапив відеоролик з аналогічним рукотворним дивом, з якого в усі боки стирчали тумблери, болти і контакти. Але воно працювало, і працювало чудово! Ось, думаю, як раз те, що потрібно. Автор ролика особливо схему не розкривав, але вона і не надто складна. Прошу вибачення, художник з мене від слова «худо» :)

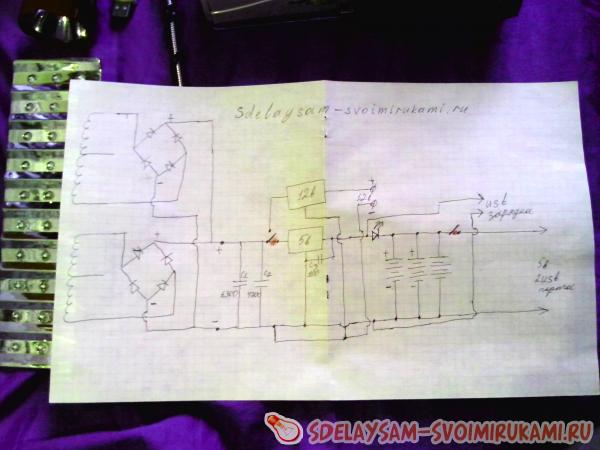

схема


Домашний генератор


Домашний генератор


Домашний генератор


Домашний генератор


В якості корпусу я використовувала вбиту дворічної експлуатацією китайську лампу Delux REL 500LED


Домашний генератор


Домашний генератор


Домашний генератор


Домашний генератор

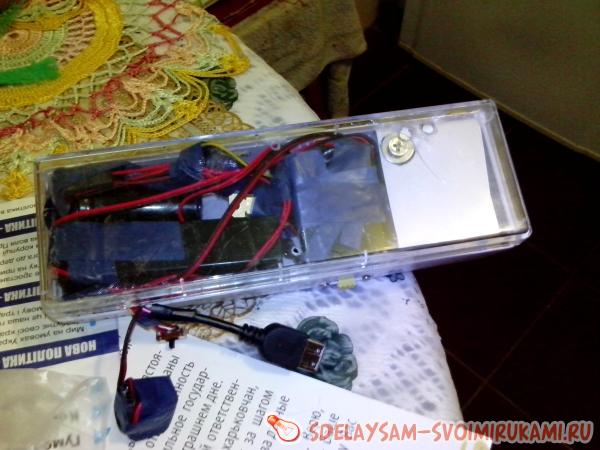

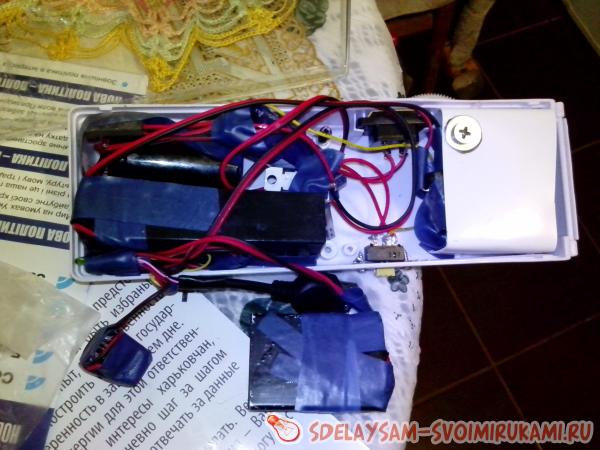

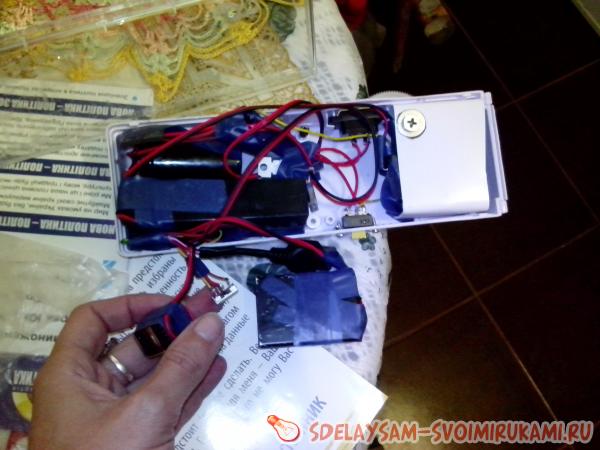

Акумулятор там замість штатних 4 годин тримав максимум 15 хвилин, але я по природному жіночого хомячеству вирішила його не викидати, а доповнити двома батарейками з дохлих мобілок. В результаті вийшла досить ємна батарея, щоб всю ніч працювати в режимі світильника-нічника. Кроковий двигун від старого матричного принтера знайдений на дні скриньки. Діодні мости можна було зібрати самостійно з діодів Шотткі 5818, або видерти з старих ліхтариків, але я використовувала готові збірки в одному корпусі 2W10. Єдине, що довелося докупити, так це два конденсатори загальною ємністю 11000 микрофарад і стабілізатори напруги 7805 і 142ЕН8Б, в моїй барахолці таких деталей не знайшлося. Конденсатор С3 взято зі старого зарядника. Також мені знадобилися два трехпозиционных перемикача, один з яких люб'язно надала розпотрошена лампа, а інший запозичений з старого ліхтарика, і пара метрів тонкого двоколірного дроти. От чого у мене не знайшлося, так це свердла. Хтось з родичів взяв "у тимчасове користування", та так і не повернув. Але голота на вигадки хитра, при наявності саморізів, паяльника і моря ізоляційної стрічки справа вирішилась без нього.


Домашний генератор


Всі. Справа залишалася тільки за схемою і реалізацією.

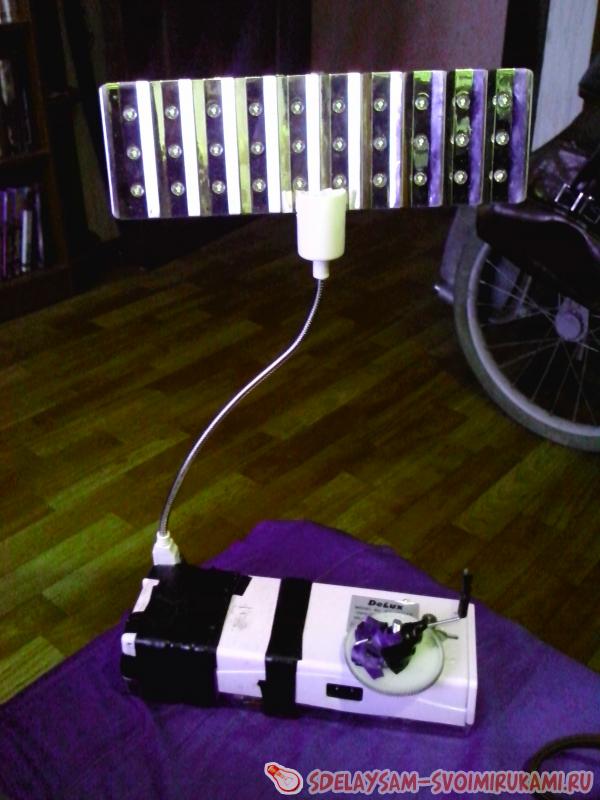

Я з самого початку не хотіла навішувати ліхтар в корпус. Місця там і так небагато, а світлодіоди ще й гріються. Тому вирішила зробити висновок 5 вольт на USB порт і лампи на відповідних штекерах. Ось, до речі, знайшлося застосування знятої світлодіодним панелі, вийшов яскравий ліхтарик.



Домашний генератор


Домашний генератор


Домашний генератор

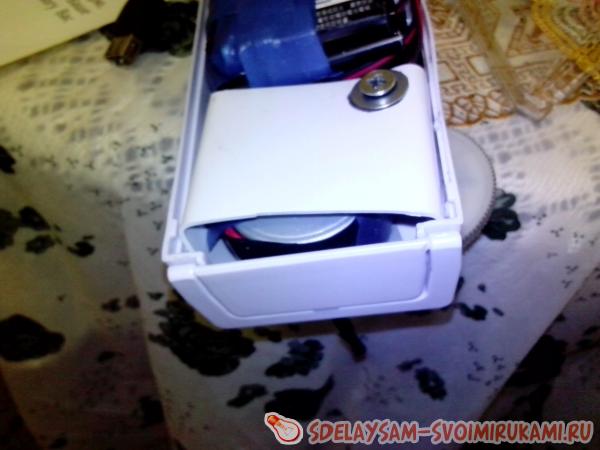

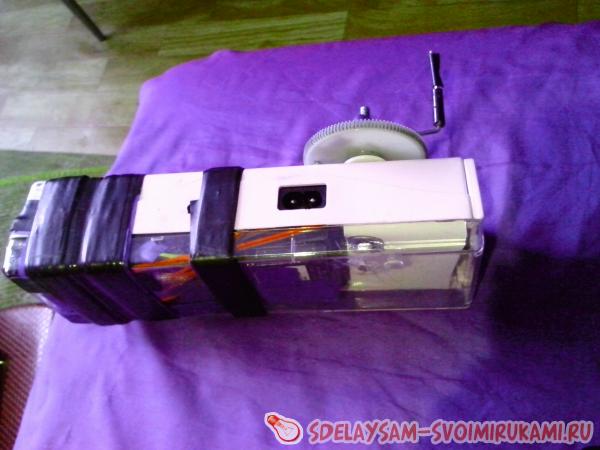

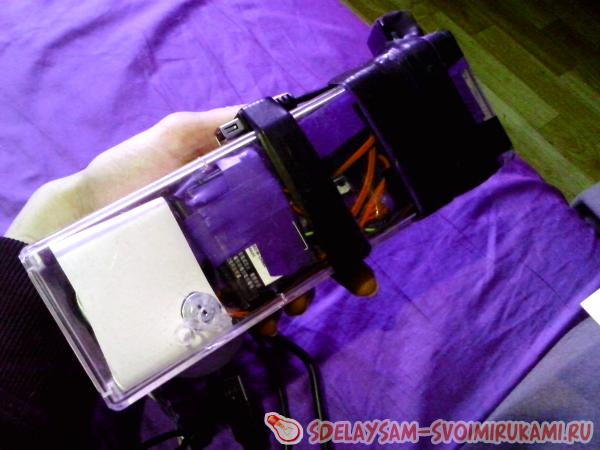

Один недолік - хвилин за 40 панель садить батарею наполовину. Ще я зробила нічник і звичайний ліхтар на гнучких ніжках. Висновок 12 вольт пристосувала на гніздо, з якого в минулому житті запитывался блок живлення лампи. Вал крокового двигуна відмінно вмістився в трохи розширене ножем отвір для цвяха (лампу економні китайці планували вішати на стінку), а от отвір для штиря передавального механізму довелося проплавлять паяльником, попутно лаючи забудькуватих родичів. Нічого, впоралася. А важілець на зубчасте колесо зробила з уламка велосипедної спиці і шматочка тонкої пластикової трубки.

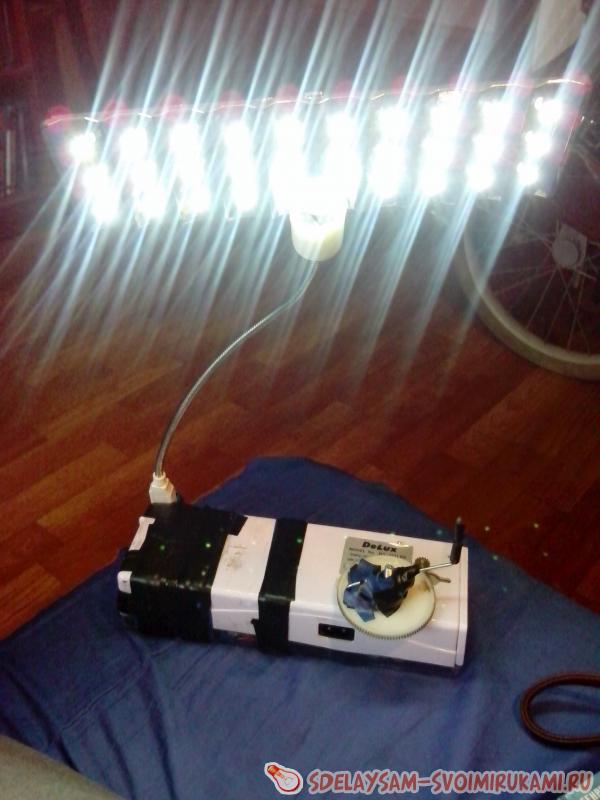

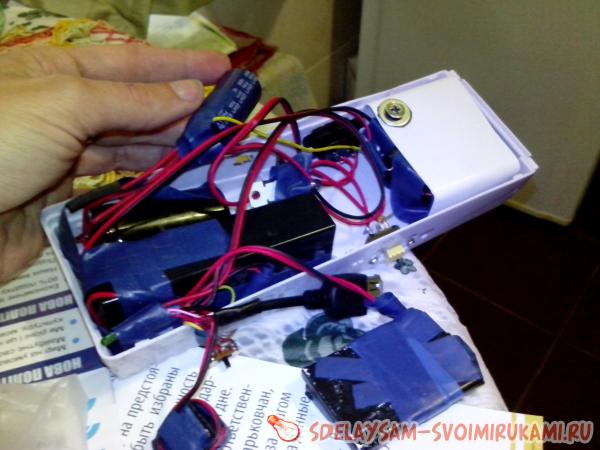

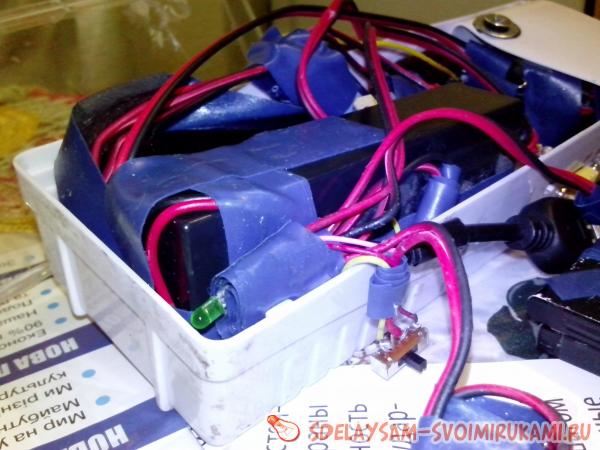

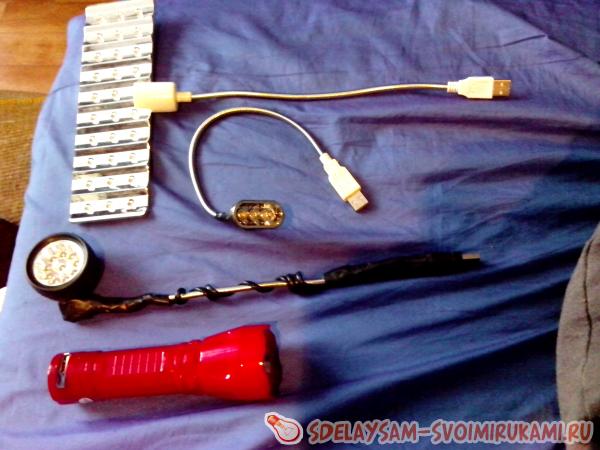

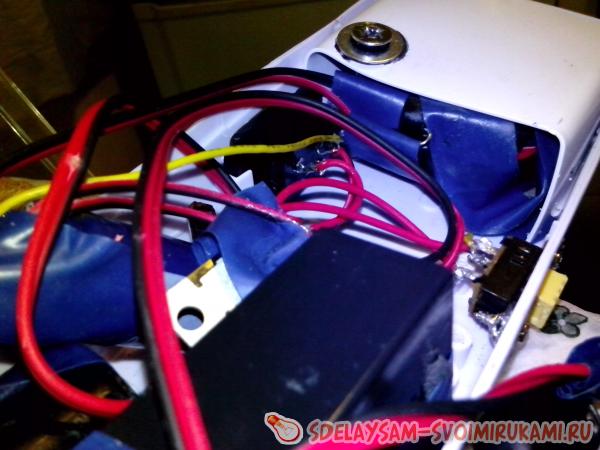

Світильник і зарядний працювали справно, батарея від движка заряджалася досить весело, про що повідомляв зелененький светодиодик. Він, до речі, не тільки сигналізує про зарядку, але і не дозволяє конденсаторів "тягнути" з батареї. А потім мені стало ліниво кожен раз по півгодини крутити ручку. Розібравши свого виродка, я впаяла ще один USB порт, взятий з погрызенного кішкою подовжувача, а USB штекер з того ж шнура припаяла до старого заряднику від мобілки. І прекрасно заряджає пристрій при наявності 220 вольт в мережі. Єдина умова - перемикач "5в - 12в" повинен бути при цьому в нейтральному положенні. На цих фото генератор, зарядний пристрій, схема і комплект ламп "на всі випадки життя", в тому числі світлодіодна стрічка на 12 вольт.


Домашний генератор


Домашний генератор


Домашний генератор

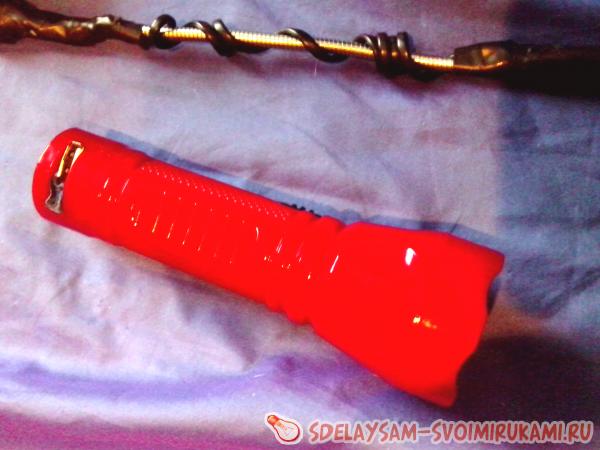

Крім того, з ящика був витягнутий цілком робочий китайський акумуляторний ліхтарик з підзарядкою як би від мережі. "Начебто" - бо штекер явно збирав сліпий китаєць в нічну зміну: ні до однієї розетки ці обрубки не дотягувалися в принципі. Штекер, конденсатор і діодний міст викинула в заповітний скриню з барахлом, ще знадобляться, безпосередньо до батареї подпаяла USB порт і встромила його на місце штекера. Заряджається від генератора, так і від мережі, і сам непогано заряджає мобілки з батареєю не більше 1300 міліампер/год. Світить реально 8 годин, хоч тут китайці не обдурили...
У планах складання зовнішнього акумулятора 12 вольт, але це буде вже зовсім інша історія... :)
