Комп'ютерний фільтр. Зроби сам своїми руками





Не знаю як Ви, а я вже втомився чистити свій комп. Справа в тому що мій ПК стоїть у спальні, а від простирадл і подушок пилу просто нестерпно багато. Я втомився розбирати комп кожен місяць і "висмоктувати" гори пилу. Я вирішив модернізувати ПК і вставити в нього - комп'ютерний фільтр ! Він довела свою неперевершену ефективність. Через 6 місяців щоденної експлуатації, в моєму системному блоці практично не було пилу!


Пам'ятайте: пил ворог комп'ютера, осідаючи на поверхні деталей вона погіршує віддачу тепла, а перегрів ніколи не буває корисний. Без гарного охолодження неможливий хороший розгін і стабільна робота. І якщо у вас глючить комп'ютер, може ви просто забули його почистити? :)





Поїхали!

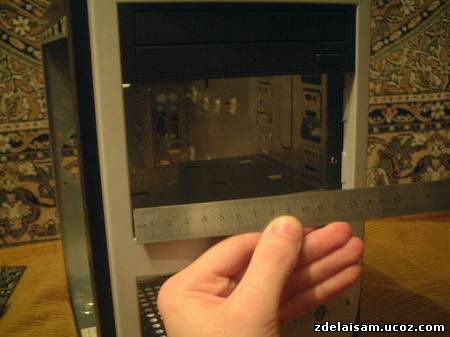

Фільтр буде розташовуватися в просторі для CD-приводів, займаючи два слоти з трьох, тому доведеться забути як про другому приводі, так і про різних 5.25" заглушках. Далі вимірюємо габарити отвору:

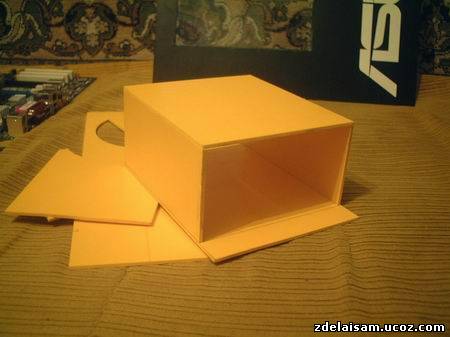

Після цього з пластику ПВХ склеюємо короб за отриманими розмірами, короб має поличку, для встановлення вентиляторів:

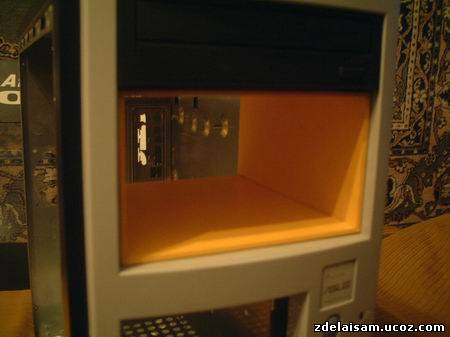

Короб повинен щільно вставляються в отвір без щілин, адже у всі щілини потім буде проникати пил!

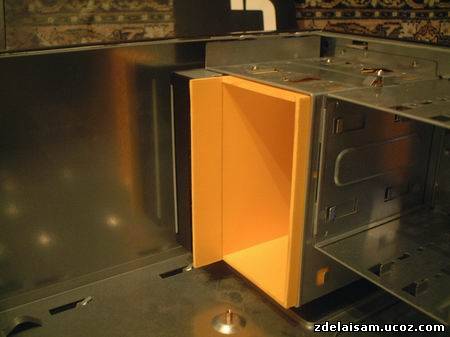

Вигляд зсередини:

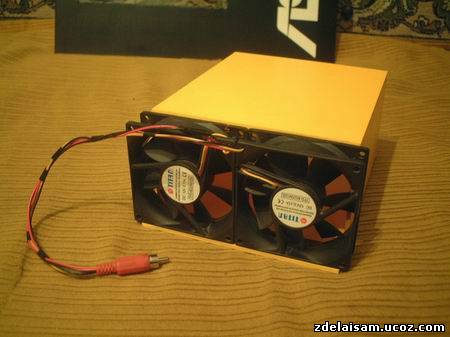

На поличку встановлюються два 80 мм вентилятори, я поєднав їх паралельно і припаяв загальну вилку живлення. Надалі буде спаяний перехідник:

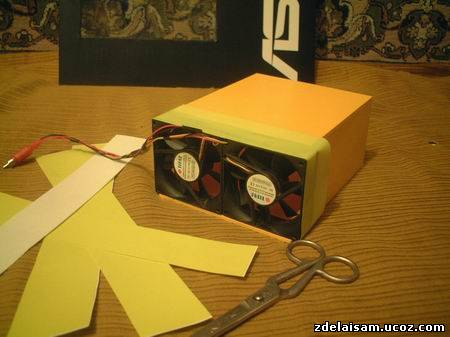

Закріплюються вони вкрай простим чином, просто обмотуємо самоклеючою плівкою отриману конструкцію:





І прогріваємо плівку феном, для щільного прилипання, заодно усуваючи всі щілини (Підійде і звичайний фен для волосся, але тільки в режимі максимального нагріву):

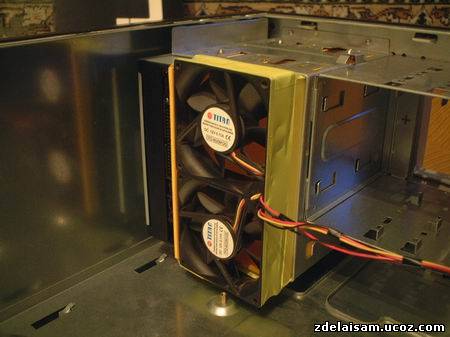

Отримана система щільно вставляється на належне місце.


Окремо хотілося б відзначити, що вкрай важливо герметично заклеїти ВСІ наявні отвори і щілини в корпусі, щоб всередину повітря потрапляв ТІЛЬКИ через фільтр, інакше зусилля витрачені на її виготовлення будуть даремними:

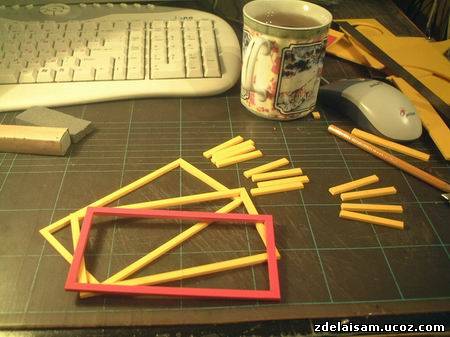

Потім з того ж пластику вирізаємо елементи внутрішньої конструкції фільтра:

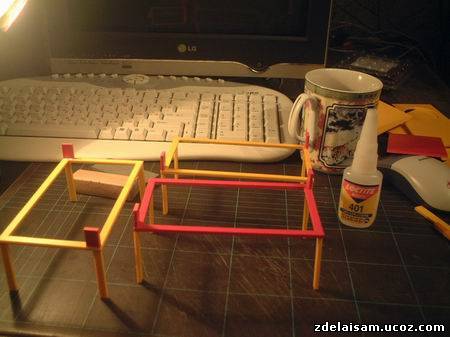

І склеюємо її дихлорэтаном таким ось чином. (за червоні маленькі ручки потім буде зручно витягувати рамки якщо що)

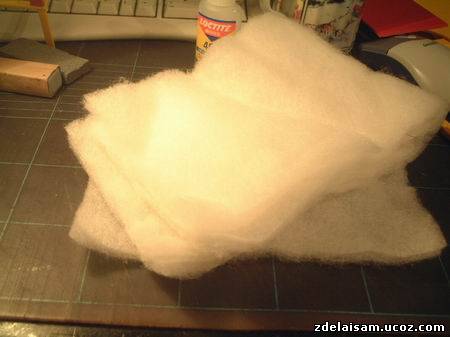

Потім беремо звичайний синтепон, добре пропускає повітря, в той же час утримує пил:

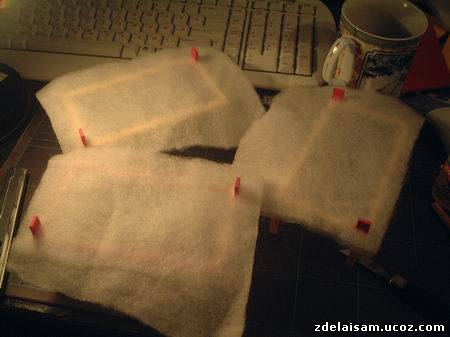

Наклеюємо синтепон на рамки. (Практика показала, що три шари синтепону є найбільш оптимальною товщиною фільтра, більшу кількість дуже послаблює повітряний потік, менше пропускає пил).





Після висихання клею надлишки необхідно обрізати, але залишити запас для щільного прилягання.

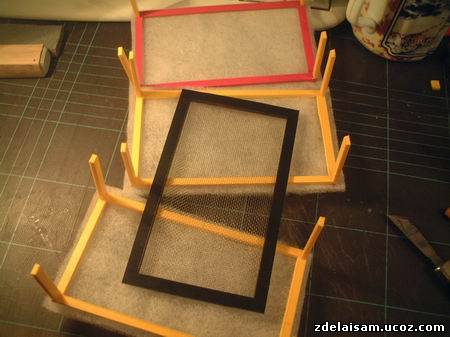

Так як просто синтепон виглядає не зовсім гарно, для додання фільтру більш естетичного вигляду, я вирішив зробити захисну сітку (на фото чорного кольору):

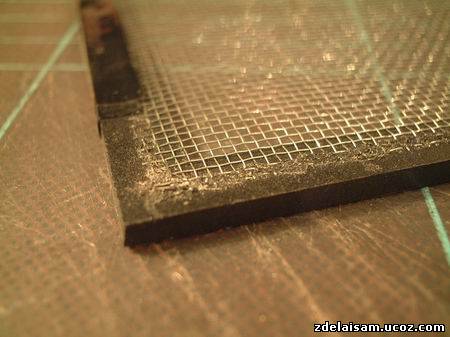

Із зворотного боку сітка просто потопає у пластмасу паяльником:





У повністю зібраній системі в підсумку буде дев'ять вентиляторів. Це багато і шуміти вони будуть неслабо, тому я вирішив зробити на декілька найбільш голосистих регулятори обертання, щоб за бажанням регулювати потік повітря і шум.

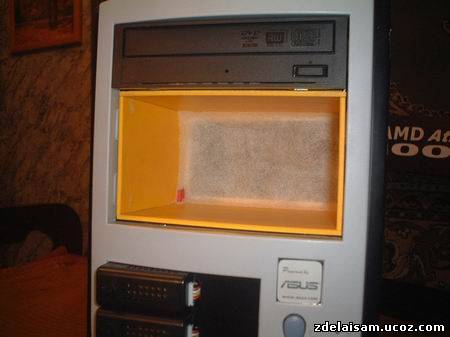

Встановлюю першу рамку, все щільно без щілин:

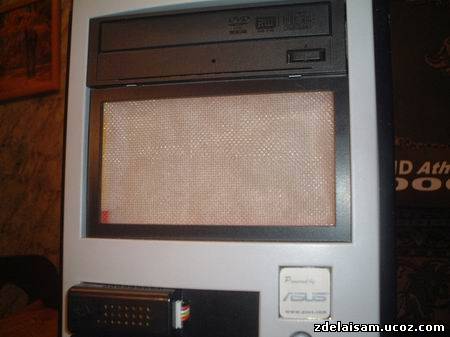

Потім другу, третю і захисно-декоративну сітку:

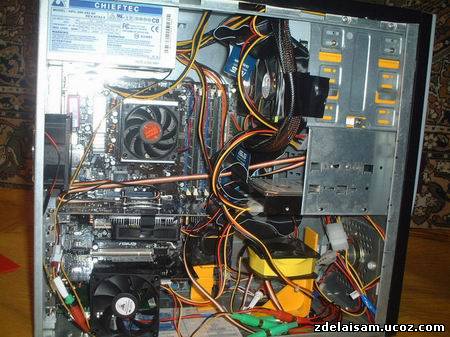

Тепер залишилося укласти дроти...

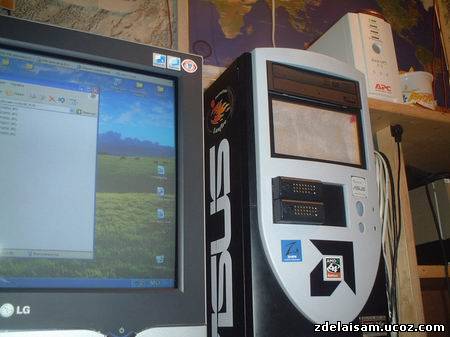

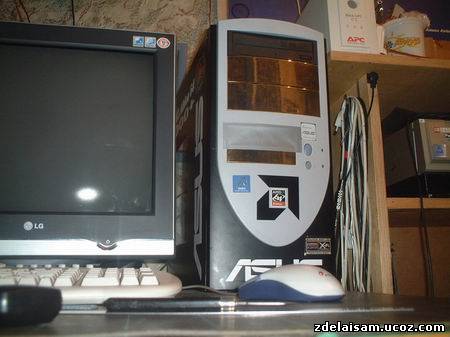

Включаємо... працює!, шумить пристойно, але ж є регулятори:


Висновки


Отже вийшла вентиляція з одночасною очисткою повітря від пилу. Завдяки потужним вентиляторів через корпус проходить дуже великий потік повітря, для розігнаної системи шум вийшов цілком прийнятний, а якщо хочеться тиші, розгін можна скинути а регулятори встановити в положення "мінімум". Догляд за фільтром дуже простий: досить раз в місяць отримувати рамки і пилососити їх.





Пам'ятайте: пил ворог комп'ютера, осідаючи на поверхні деталей вона погіршує віддачу тепла, а перегрів ніколи не буває корисний. Без гарного охолодження неможливий хороший розгін і стабільна робота. І якщо у вас глючить комп'ютер, може ви просто забули його почистити? :)
