Простий мультимедійний проектор. Зроби сам своїми руками





Час СРСР пішло в минуле і залишило після себе різні, зараз вже нікому не потрібні дрібнички. Приміром, у Вас напевно в коморі лежить слайд-проектор або фільмоскоп. Він вже нікому не потрібен, а викидати шкода... Давайте дамо йому друге життя і зробимо з нього мультимедійний проектор, на якому будемо дивитися фільми, картинки, або навіть грати на великому екрані.


Увага : в якості матриці формує зображення можна взяти не тільки маленький телевізор як у статті - підійде також мр3 плеєр відтворює відео, стільниковий телефон, а особливо ipod у нього гарне дозвіл. Вообщем шляхів до успіху багато. Та й шлейф перепоювати не обов'язково.
Ну а в якості слайд-проектора підійде будь фільмоскоп і т. п.

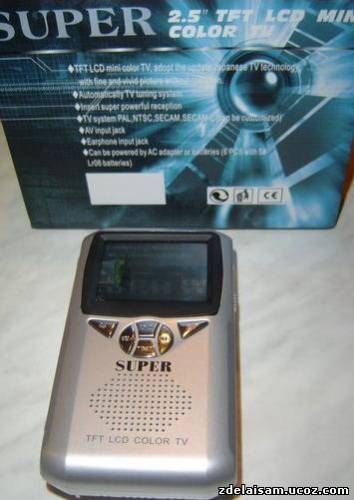

Я за $75 придбав черговий шедевр китайських друзів - телевізор Super з досить непоганий матрицею 2.5", стандартним для подібних девайсів роздільною здатністю 480*234 і відеовходом, що дуже важливо:





Тут треба зазначити, що розмір матриці диктувався розміром віконця для слайдів у проекторі, до того ж китайські телики з більшою мартицей все одно мають таке ж дозвіл (просто пікселі крупніше), і городити самому заради них всю обв'язку (лампа, оптика, корпус), я думаю, не варто.

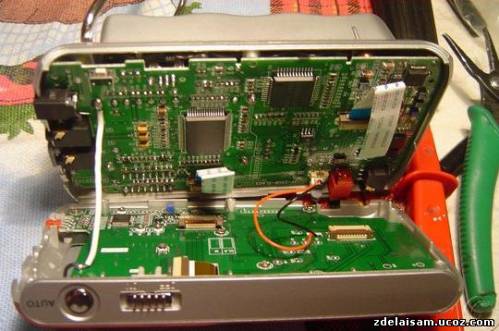

У нижній частині помітний роз'єм шлейфу від матриці:

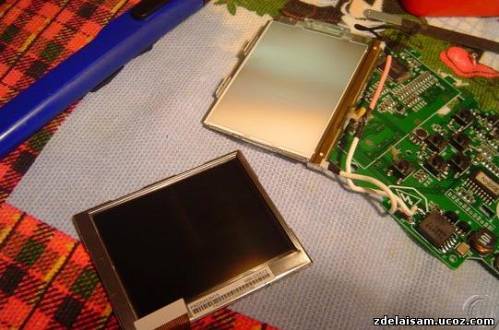

Відриваємо підсвічування з проводами (праворуч):





Залишається матриця з дуже коротким шлейфом, сантиметрів п'ять, що для наших цілей зовсім неприйнятно, причому китайська інженерна думка зайшла так глибоко, що на півтора сантиметра ширини шлейфу розташовані 28 контактів:





Але робити нічого - все одно потрібно подовжувати. Увага! Беріться за цю процедуру, тільки якщо ви дійсно впевнені в своїх силах, в іншому випадку краще довірити це більш досвідченого товариша!

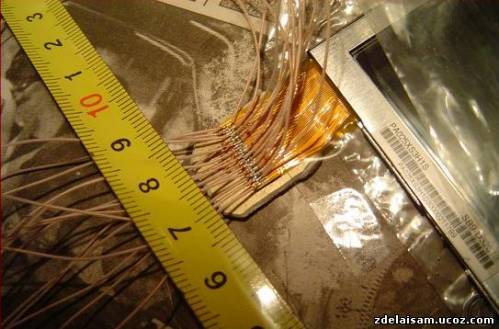

Озброївшись японським паяльником на 25Вт, низькотемпературним припоєм, лупою і проводом МГТФ 0.03, я приклеїв скотчем шлейф до столу, підклавши шматочок пластмаси і через 2 години мук отримав наступне:

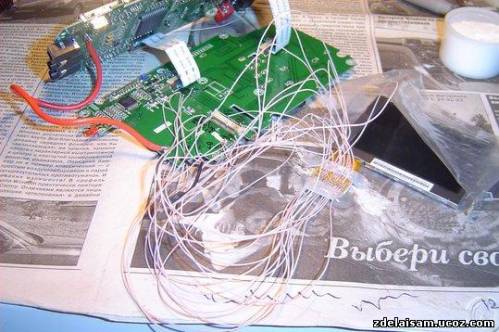

Потім залив все це клейовим пістолетом, вызвонил тестером на платі всі 28 контактів (точки виявилися на обох сторонах плати) та припаялся до них:

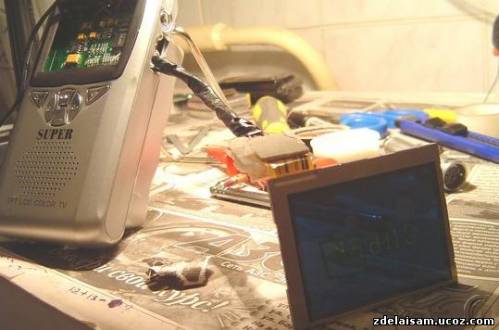

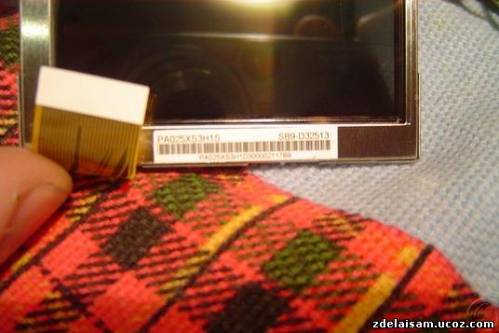

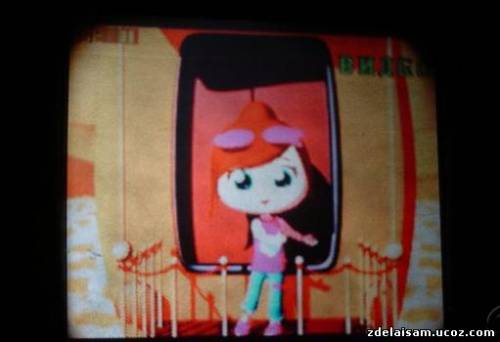

Вийшла виносна матриця на шлейфі 20см (напис SUPER - це зображення на дисплеї при відсутності вхідного сигналу):

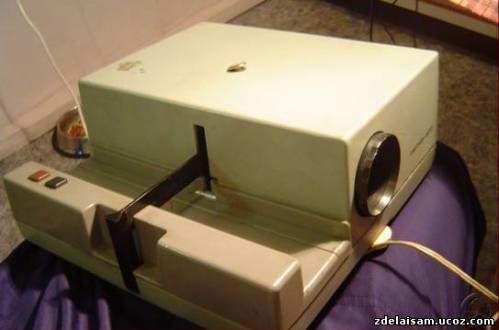

Списаний слайд-проектор "Світязь-Авто" дістався мені даром:

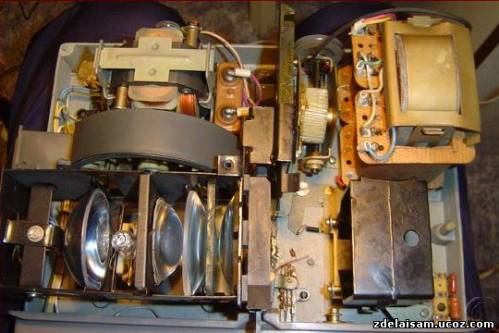

Всередині у нього вже є все необхідне - транс, охолодження і оптика, що складається з галогенової лампи 24V 150W, відбивача, трійки лінз, UV фільтр зі спец.скла об'єктива і триплет (на фото немає):

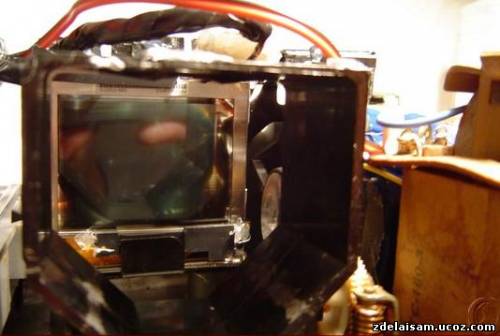

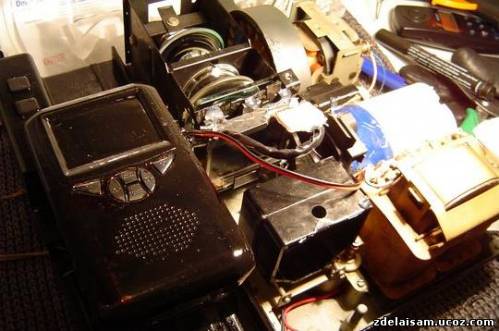

Вставив матрицю в віконце для слайдів і на всякий випадок зробив її дод. охолодження у вигляді кулера для P4 і труби, хоча з рідної лампою мабуть вистачило б і штатного, оскільки виявилося, що температура на матриці не перевищує 40 градусів (повітря вдало засмоктується через щілину для слайдів якраз навпроти матриці). Викинув всю непотрібну тепер механіку:

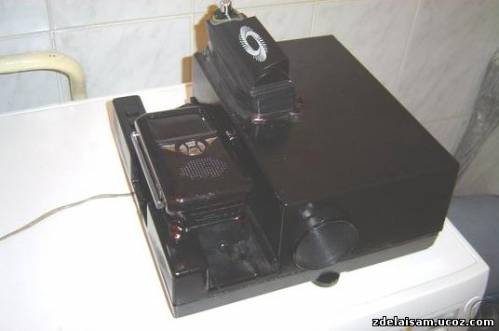

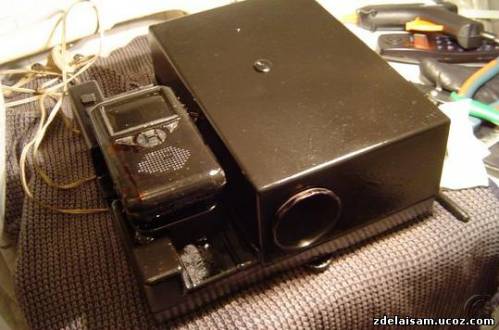

Готовий проектор має наступний вигляд:





Рідний вентилятор викинув, поставив диаметральную турбинку. Сховав блоки живлення телека і вентиляторів в корпус. Апарат перестав шуміти і придбав ось такий вигляд:

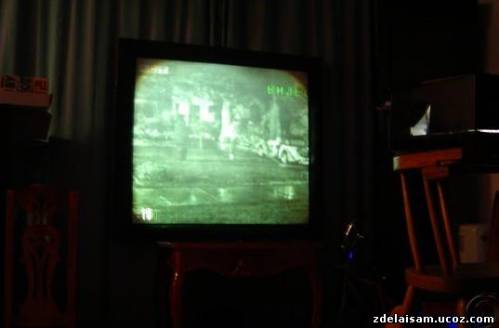

Враховуючи рівень всіх інших компонентів, екран був зроблений теж дуже бюджетним, проте показує яскравіше, ніж мій старий матовий Projecta за $200, проданий рік тому. Т. к. набіг на магазини в пошуках порошкоподібної сріблянки позитивних результатів не приніс, я просто пофарбував шматок картону аерозоль ABRO "під хром", рамку пофарбував чорною матовою. Вийшла панель з діагоналлю 125 см (50"):

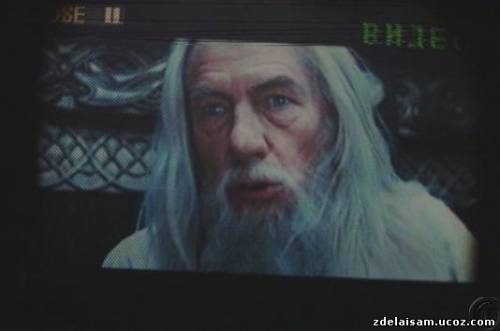

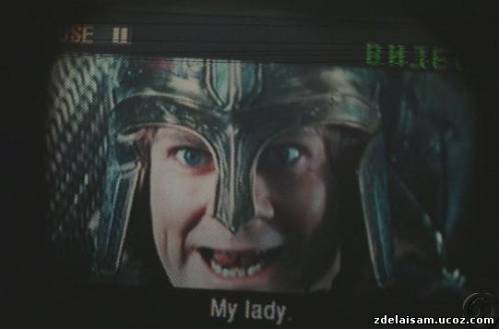

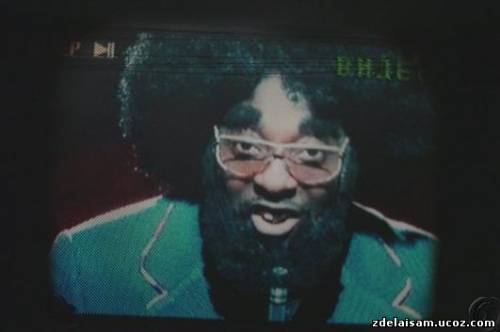

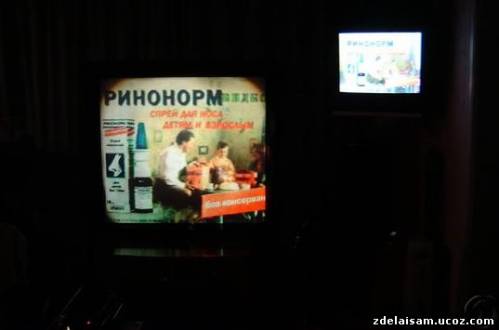

Порівняння зі стоїть поруч телевізором (20" Sony Trinitron):























Ось така ось вийшла фігня, будемо тестувати. Китайські галогенки для проектора коштують 50 рублів (на 150Вт і 250Вт), правда їх ресурс мені невідомий, але те, що на сайті lampa28.ru для лампи Osram 150Вт вказаний ресурс 2000 годин, вселяє оптимізм. У планах модифікація штатної системи охолодження, шумить, зараза, хоча після п'яти хвилин перегляду цього вже не помічаєш...
