Підсвічування коліс - світлодіодний неон. Зроби сам своїми руками

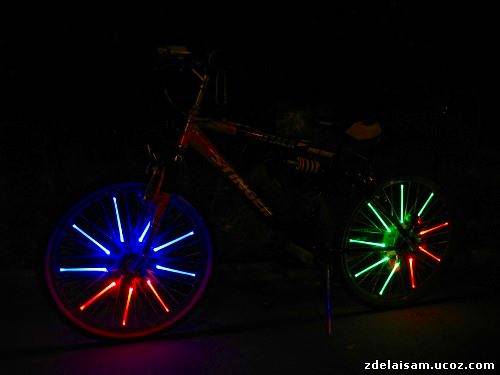

Ось таку неймовірно світлодіодну подсветочку для свого велобайка може виготовить кожен своїми руками. Хитрощі немає, а результат перевершує всі очікування.


Я взагалі-то давно мріяв про такий підсвічуванню, а покупні девайси були мені не по кишені, та в принципі і не тільки мені - дорого і безглуздо!
Але якось раз до моїх рук потрапила соломка від коктейля і відразу ж я засунув в неї 5 мм світлодіод. Світлодіод сидів як влите! Далі мій мозок вигадав спосіб кріплення колеса і спосіб передачі електрики!





Необхідні речі


1. світлодіоди підвищеної яскравості (колір за смаком), діаметром 5мм. - кількість на ваш розсуд, я взяв 18 штук з 9 на колесо.
2. резистори за кількістю світлодіодів.
3. термоусадку - 1 метр
4. дріт монтажний - 1 метр
5. фольгований склотекстоліт ~ 120х120мм - 2 шт.
6. хомутики (стяжки) 100 мм - 1 уп.
7. 4 батарейки (АА)


В магазині автозапчастин:
8. щітки генератора для ВАЗ 2101 - 2 шт.


В продовольчому:

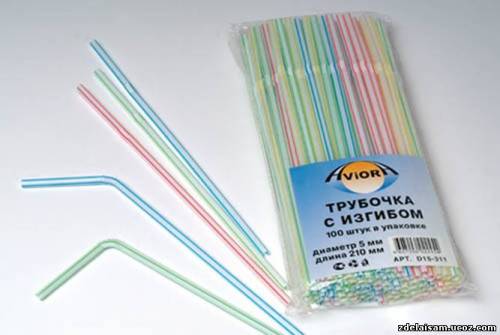

9. трубки для коктейлю за кількістю світлодіодів




Приступаємо до збірки


Необхідно відрізати ножицями гофрований ділянку трубки.

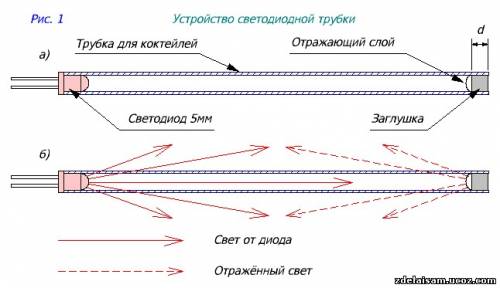

У получившеюся трубку вставляємо світлодіод і заглушку.

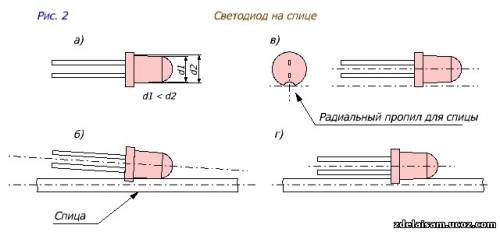

Перед тим як вставити світлодіод в трубку, його потрібно доопрацювати. Справа в тому, що світлодіод не круглий, а має конус і виступ в самому низу. І щільно такий світлодіод до спиць не прикріпити!


Що робити ? - Необхідно зробити пропил надфілем по діаметру спиці. Дивіться малюнок.

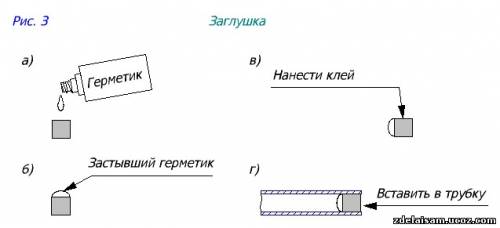

Тепер про заглушках. Я взяв шматок алюмінієвого дроту діаметром 5мм. і завдовжки достатньою для кріплення хомутиком. Взагалі - можна використовувати другий світлодіод, тоді буде ще яскравішим!
Нашу заглушку необхідно посадити на герметик або на клей типу "момент"





При установці світлодіода можуть виникнути проблеми: соломинка по діаметру може опинитися менше! І з цього її потрібно развальцевать. Приміром олівцем або обжав нихоничка в лещатах.





Отже - наш "неон" готовий!

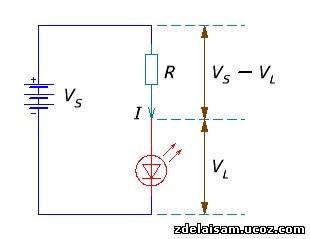

Необхідно розрахувати резистор
Резистор R визначається за формулою :
R = (V S - V L) / I





V S = напруга живлення
V L= пряме напруга, розрахункове для кожного типу діодів (як правило, від 2 до 4 вольт)
I = струм світлодіода (наприклад 20мА), це повинно бути менше максимально допустимого для Вашого діода.
Якщо розмір опору не виходить підібрати точно, тоді візьміть резистор більшого номіналу. Насправді ви навряд чи помітите різницю, яскравість світіння зменшиться зовсім незначно.
Наприклад: Якщо напруга живлення V S = 5,15, і є зелений світлодіод V L = 3,5 В, що вимагають I = 20мА = 0.020 A, тоді R = (5,15 - 3,5) / 0.02 A = 82,5 Ом. При цьому можна вибрати 100 Ом (найближче стандартне значення, яке більше).
Після того, як ми розрахували номінал резистора, можна сміливо придбати і припоять його до ніжці світлодіода.

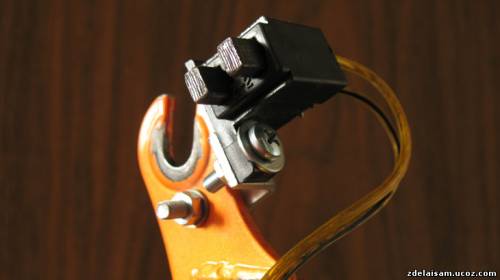

Кріплення щіток.

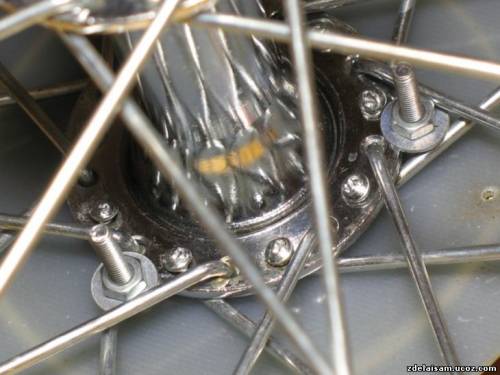

Щітки доведеться кріпити за місцем, тому як різні моделі велосипедів мають різноманітну геометрію і ряд додаткових отворів. Вирішити цю задачу доведеться самостійно. Одне лише можу порадити - чим ближче щітки до осі колеса тим краще, це сприяє зменшенню діаметра токоприемного диска.


На зовсім худий кінець можна встановить елементи живлення на колесі, ближче до центру, тим самим відмовитися від щіток, але ця операція на ваш стах і ризик.








Струмоприймач.

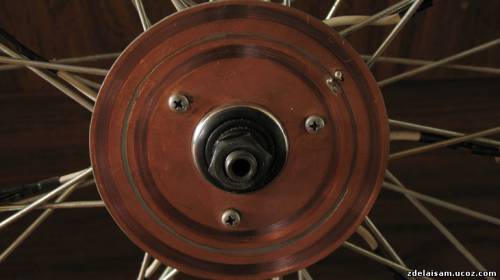

Потрібно фольгований склотекстоліт, приблизно 120х120мм. Дивіться фото.

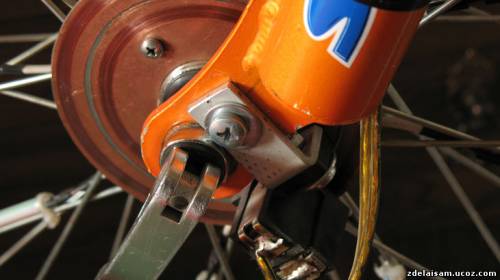

найкраще кріпити струмоприймач ні дисковий гальмо (якщо він є), на ньому вже готове кріплення, з гвинтами.

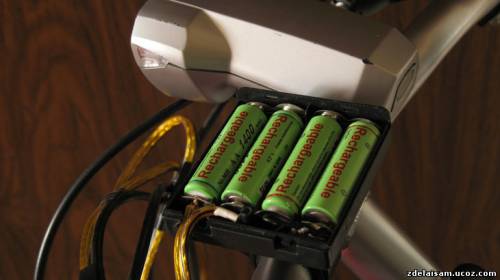

В якості елементів живлення я використовував Ni-MH акумулятори 1400 mA/h.

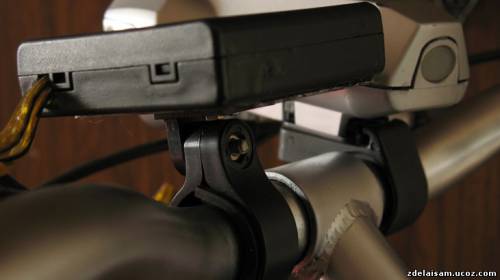

Тримач можна взяти від заднього подседельного катафота і прикріпити до нього гвинтиками майданчик з текстоліту.

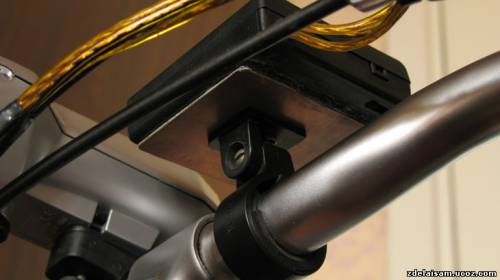

Батарейний бокс приклеюємо до майданчику.








Для симетричного розподілу трубок на колесі, встановлюємо їх з одного боку, в процесі експлуатації взагалі непомітно, що вони знаходяться з боку.

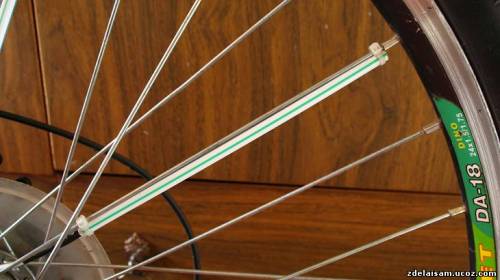

Кріпимо світлодіодні трубки стяжками (хомутиками) за заглушку і світлодіод. Зверніть увагу - замок стяжки знаходиться на спиці. Відрізаємо бокорезами зайві хвостики стяжок під корінь замку.

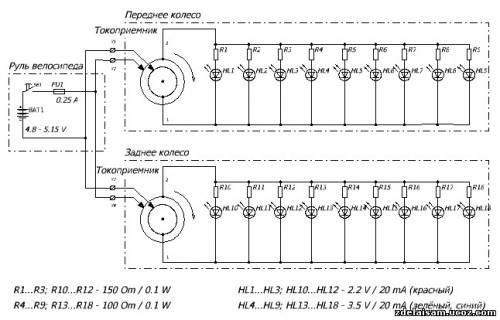

Схема девайса.





Як світних трубок можна використовувати не тільки соломки. Наприклад мій друг використовував трубочки від крапельниць заповнені гелем з блискітками, теж досить оригінально вийшло.











Вдалих нічних гонок!
