Робимо підсвічування вимикача. Зроби сам своїми руками



Іноді в темряві важко намацати вимикач. Щоб полегшити цю працю пропоную вбудувати в нього підсвітку.Нам потрібно три радіодеталі і трохи часу . . .

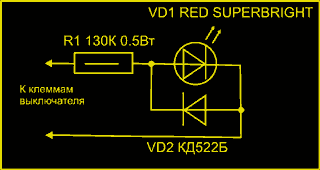

Іноді в темряві важко намацати вимикач. Щоб полегшити цю працю пропоную вбудувати в нього підсвітку. В якості джерела світла виступає світлодіод VD1, підключений до клем вимикача через резистор R1. Діод VD2 захищає світлодіод від зворотної напруги. Коли контакти вимикача розімкнуті, на схемі присутній напруга, що надходить через холодну нитку лампочки. Коли контакти вимикача замкнуті, напруга між ними дорівнює нулю, і світлодіод не світиться.





Резистор R1 бажано поставити не менше 0,5 Вт, так як на ньому виділяється деяке тепло. Як світлодіода я використовував червоний понад яскравий прозорий 5-мм світлодіод.

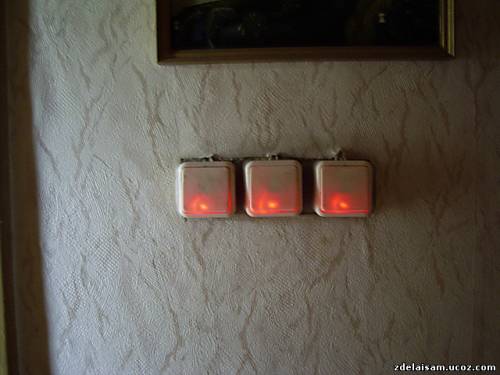

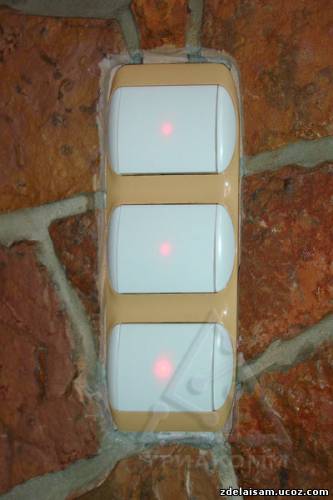

В результаті у мене вийшло ось що:

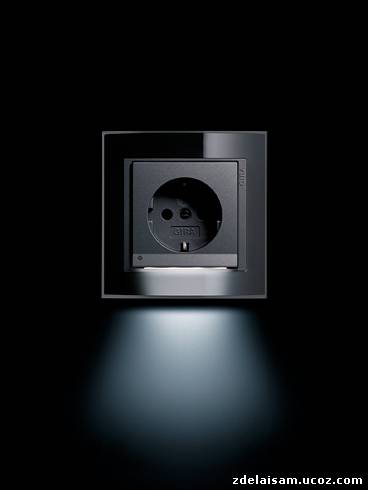

Такий підсвічуванням можна обладнати не тільки вимикачі:





При можливості можна замінити світлодіод на неонову лампочку. Відповідно прибравши діод.


Удачі !
