Екстрактор для паяння своїми руками. Зроби сам своїми руками



При роботі з паяльником виділяється багато різних сполук ширяють у повітрі, природно не сприятливо позначаються на здоров'ї людини. Більшість любителів радіо працюють у закритих приміщеннях і часто буквально дихають цими шкідливими сполуками. Щоб істотно зменшити вміст шкідливих речовин я пропоную зробити простий Екстрактор для паяння.


Ось приміром промисловий варіант:

Коштує він досить пристойно.
У причепі нічого складного. Вентилятор і фільтр в герметичному корпусі. А де взяти фільтр ? - запитаєте Ви. Фільтр вугільний можна купити в магазині, або фільтр для екстрактора, або фільтр для домашньої витяжки.


При створенні Вашого екстрактора буде краще, якщо буде дотримуватися умова :





Тобто площа фільтра повинна бути більше площі вентилятора рази 2-3. Тоді вентилятор і фільтр буде найбільш ефективно працювати!

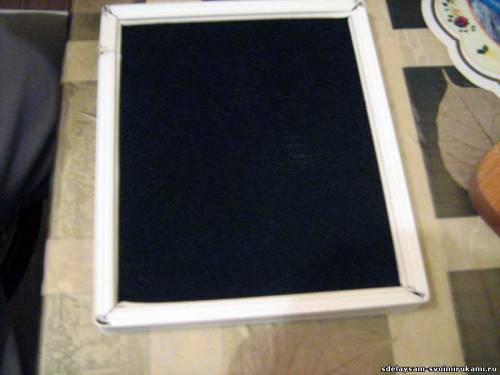

Я купив фільтр для домашньої витяжки і обрізав до потрібних розмірів мені:





Ну а корпус можна зробити з чого завгодно: коробка з під соку, пластикова пляшка, коробка з під взуття, на кінець з мильниці.

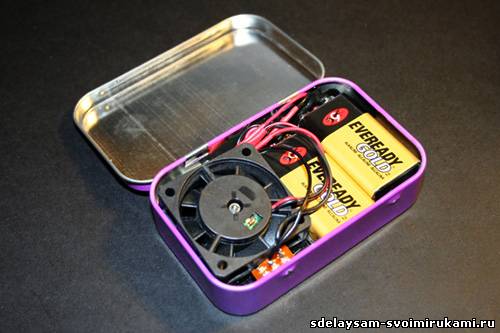

До речі про мильниці, ось схожий варіант МІНІ ЕКСТРАКТОРА зробленого з залізної коробочки:

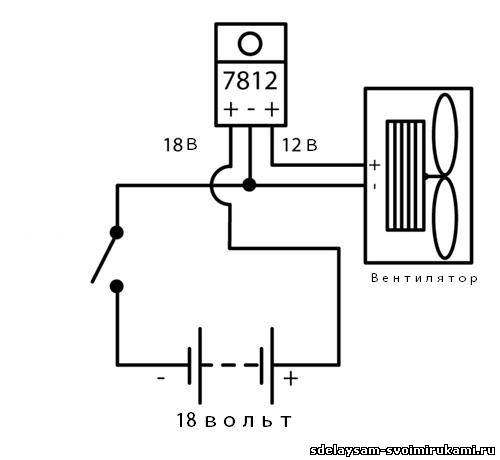

Робочий елемент в экстракторе - маленький вентилятор від ПК. Для нього зібрана невелика схемою - стабілізатор:





Дві батарейки типу "крона" = 18 вольт.

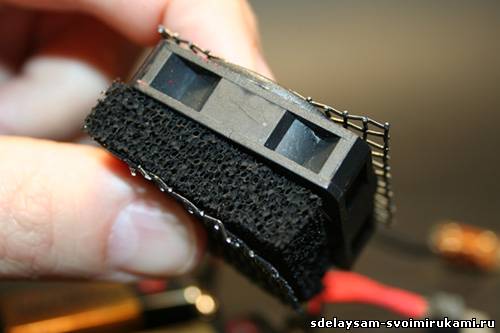

Фільтруючий елемент, вентилятор, решітки. Всі приклеюється гарячим клеєм або будь-яким іншим, який буде тримати. Вугільний фільтр для цього екстрактора можна взяти з протигаза чи респіратора.

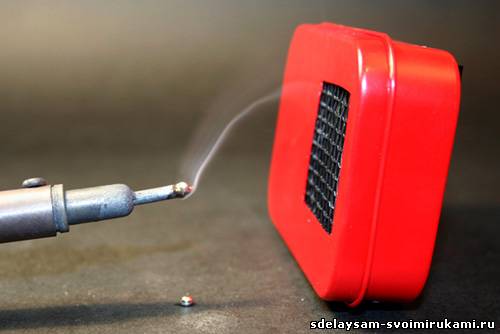

Перевірка в роботі:





Відео інструкція:




Але не забувайте: чим більше екстрактор, тим більше він фільтрує. Отже робити міні екстрактор не зовсім практично!
