Установка і модернізація датчика руху. Зроби сам своїми руками

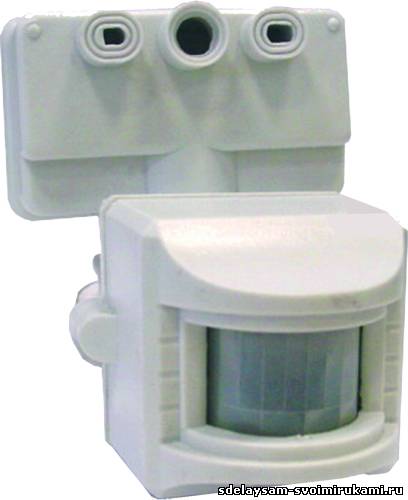

Дана стаття не посібник про те, як встановити датчик, а скоріше як його модернізувати самим для домашніх умов. Зараз датчики руху продають абсолютно готовими до встановлення. Крім самого датчика руху в ньому вбудований датчик освітленості і таймер часу. "Так що ж у ньому модернізувати, якщо в ньому є все?" - запитаєте Ви? Про це і піде мова в даній статті . . .


Дана стаття не посібник про те, як встановити датчик, а скоріше як його модернізувати самим для домашніх умов. Зараз датчики руху продають абсолютно готовими до встановлення. Крім самого датчика руху в ньому вбудований датчик освітленості і таймер часу. "Так що ж у ньому модернізувати, якщо в ньому є все ?" - запитаєте Ви ? Однією з таких модернізацій у нас буде зміни джерела живлення самого пристрою.

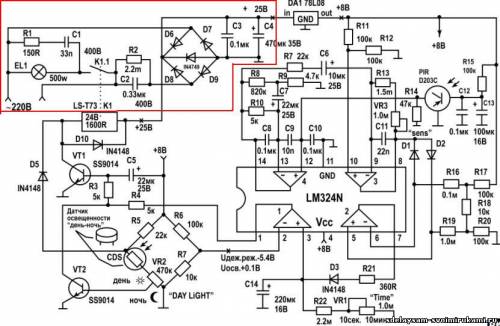

В більшості випадків в даних пристроях застосовано блок живлення прямого перетворення. Дивіться малюнок.











ККД такого блоку мізерно малий! Споживання електрики цим блоком досить суттєво позначиться на кишені домовласника. А результаті виявиться, що датчик не допомагає економити, а навпаки - допомагає витрачати!

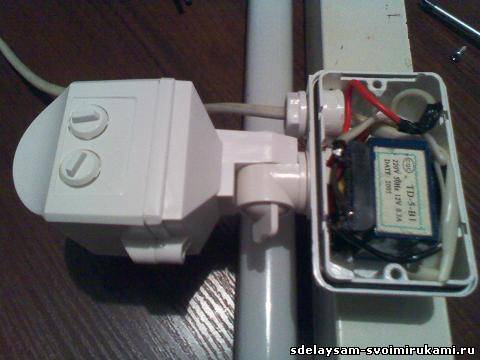

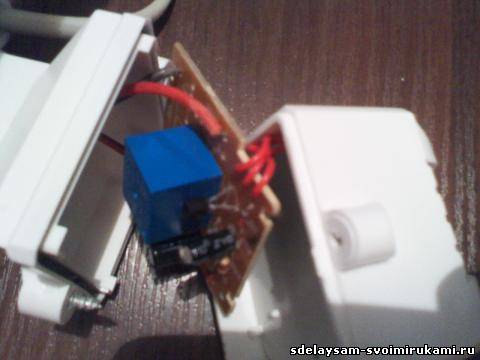

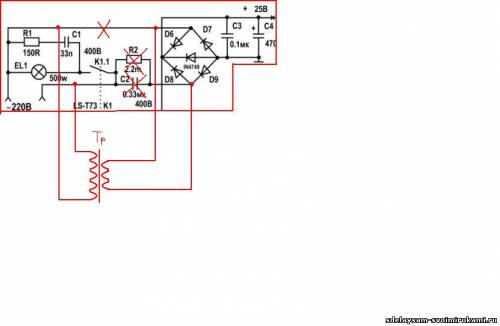

Що ж робити ? - Я пропоную замінити цей блок живлення на трансформаторний або імпульсний. У них ККД в рази вище. А якщо вибирати між конкретно імпульсним і трансформаторним, то ККД більше у імпульсного джерела живлення. Незважаючи на цей факт я все ж таки вирішив трансформаторний, до того ж мені довелося впровадити в пристрій тільки трансформатор, так як випрямний міст і стабілізатор там вже є. Дивіться малюнок.








Я вирішив поставити лампу з моїм модернізованим датчиком на кухню, що коли людина підходив до столу або коли б просто входив (все залежить від того як Вам потрібно налаштувати датчик), то світ би включався.

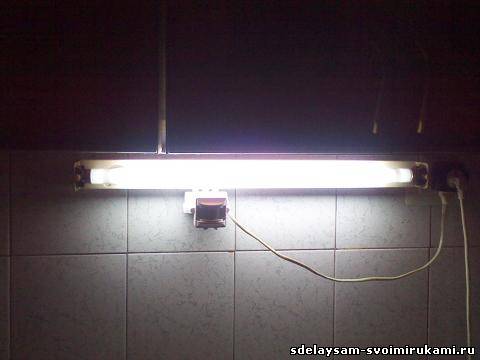

Всі встановив, прикріпив. Дивіться фото:





Далі йде найприємніша частина всієї роботи - це випробування. Але от біда: датчик відмовлявся вимикати лампу! Тобто вона гасла на секунду і тут же включалася. В чому ж тут проблема, подумав я ? І зрозумів, що при розмиканні контактів в датчику відбувається потужний електромагнітний імпульс, так як в моїй лампі розжарювання варто дросель, а перешкоди які создаютя розривом ланцюга заважають роботі датчика і включають лампу знову після вимкнення. Що б я не робив, які б перешкода - гасять ланцюга не ставив би - нічого в мене не вийшло . . .

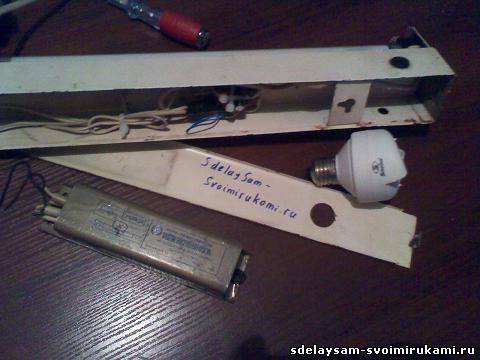

Все таки рішення знайшлося, коли я знайшов плату запуску від згорілої економ лампи. За принципом запуску вона працює також як і звичайна лампа денного світла. Тобто цей важкий дросель, стартер я зможу замінити цій маленькій платою. Тут я зрозумів, що я можу вбити відразу двох зайців. По-перше, я позбудуся від непотрібних перешкод, а по друге заощаджу електрика. Адже порівняно з дросельної системою, система запуску у економ ламп імпульсна. Від цього вона і "економить".

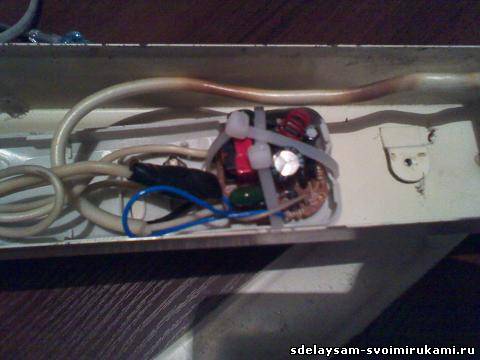

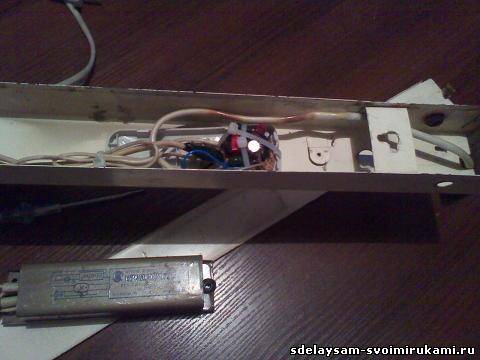

Всі. Я видер всі нутрощі і замінив їх ось такий маленькою платою.











Тепер у мене вийшов якийсь гібрид економ лампи з лампою денного світла.
Хочу сказати, що китайці знову перебільшили. Замість покладених 26 ват (як було написано на корпусі енергозберігаючої лампи) вона видавала близько 17-19 ват. І тому світіння стало трохи гірше, ніж з дроселем.
На ряду з цим з'явилося і кілька плюсів. Перший з них це економія, а другий - це швидкий і плавний запуск. Тобто тепер лампа запалюється миттєво як лампа розжарювання без моргання і без тріску контактів стартера.
Тепер всі роботи закінчені, приступаємо до повторних випробувань. Все працює стабільно. Внизу датчика розташовані два змінних резистора. Одним регулюється чутливість датчика освітленості, а другим час горіння лампу, тобто час затримки часу датчиком руху.

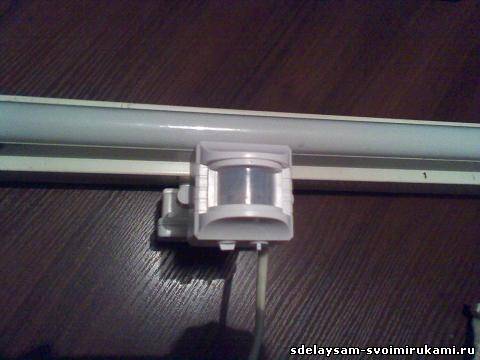

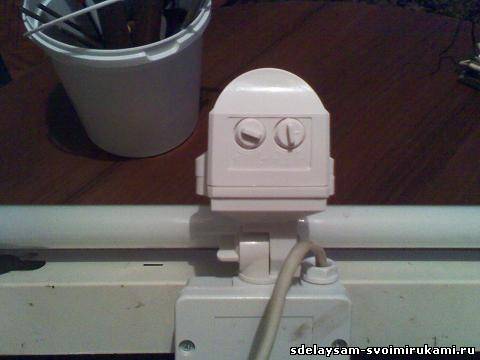

Я прикріпив датчик до низу лампи. Дивіться фото.





Тим самим вчинив не зовсім розумно. Світло з включеною лампи відбивається від предметів і потрапляє на датчик освітленості і лампа починає блимати. Від датчика освітленості довелося відмовитися. Я зменшив його чутливість змінним резистором до нуля і датчик освітленості перестав працювати. Власне річ потрібна, але заново весь датчик в інше місце було не зовсім практично. Тепер наш пристрій реагує тільки на рух.





В принципі я задоволений. Я налаштував лампу так, щоб при підході до столу вона спалахувала, а при відході вимикалася через 15 секунд. Це необхідно для того, щоб не було неочікуваних виключень коли датчик "звикає" до Вашого знаходження біля столу.





У висновку хочу нагадати про заходи безпеки. Якщо Ви зберетеся робити щось подібне. Всі деталі знаходяться під небезпечною для життя напругою 220 вольт. При роботі упевніться, що пристрій знеструмлено, ні в якому разі не торкайтеся до струмоведучих частин, коли вони знаходяться під напругою! Після вимикання необхідно почекати хвилин 15 і тільки потім приступати до роботи, інакше высоковольтовые конденсатори, що знаходяться в ланцюзі не встигнуть розрядитися і Вас може вразити електричним струмом.


Будьте особливо уважні та обережні!
