Найпростіший регулятор температури жала паяльника.. Зроби сам своїми руками



Практично кожен радіоаматор стикається з проблемою перегрітого паяльника, коли жало гріється більше, ніж потрібно. Паяти таким паяльником не зовсім зручно: припій починає змінювати колір, покриваючись оксидної плівки, флюс моментально випаровується або взагалі починає стріляти і т. п. Вихід з положення може бути дуже простим.
Нам знадобиться дві речі, це провідний вимикач (який кріпиться безпосередньо на провід) і діод напругою зворотного струму не нижче 250 вольт і струмом більше 0,5 ампера (в залежності від потужності паяльника, з розрахунку 100 Вт = 0,5 А).


Приступимо до складання. Для цього, в зручному для Вас місці необхідно розкрити ізоляцію струмопровідних дроти, а саме одного з дроту і вимикач приєднати. У вимикач в монтувати діод, підключивши його паралельно контактам вимикача. Дивіться схему.

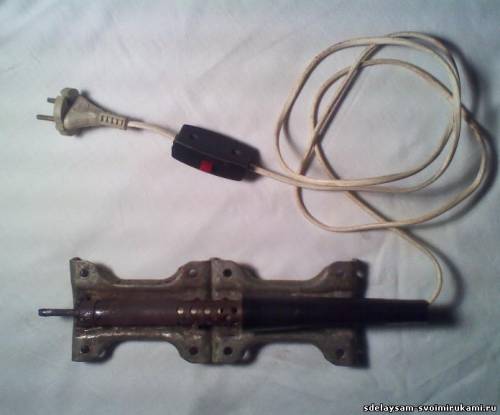

Збираємо, використовуємо, перевіряємо.





Працює пристрій так: коли контакти вимикача зімкнуті на паяльник йде 100% потужності, відповідно жало гріється на стільки ж. Цей режим використовується для швидкого прогріву паяльника. Як тільки паяльник прогрівся (5-20 хв) слід вимкнути вимикач. При вимкненому вимикачі струм піде через діод, а діод пропустить тільки половину фази змінного напруги і отже 50% потужності, температура паяльника знизиться.
У мене паяльник потужністю 60 Ват. Температура у другому режимі відмінно підходить для пайки найпоширенішими припоями. У мене так само був паяльник потужністю 100 і 30 ватт з даними регулятором з ними так само було приємно працювати без перегріву.
Хочу зазначити, що з застосуванням цього найпростішого регулятора у мене начисто відпало бажання майструвати більш складні або купувати дорогі.


Але все ж я хочу запропонувати ще один варіант регулятора. Сам я їм не користувався, але друзі стверджують, що даний регулятор досить не поганий в роботі.

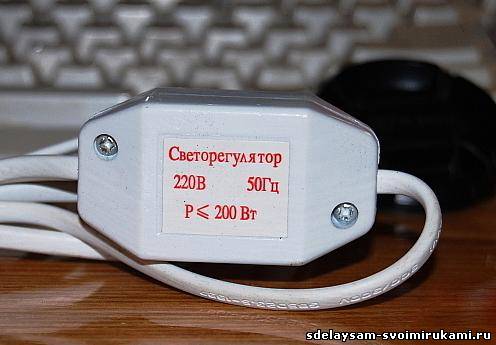

Ідея ось у чому. В магазинах електротоварів продають вже готові регулятори, правда для освітлювальних приладів. На вигляд він трохи більше звичайного вимикача і з успіхом може бути застосований і для паяльника. Дивіться малюнок.





Недоліком такого регулятора є його "невидимість регулювання". Іншими словами, якщо його використовувати для лампочки, то очевидно бачимо рівень регульованою яскравістю. А з паяльником все сумно. Не можна візуально здивувати його температуру і доводиться його підкручувати від випадку до випадку. Але вихід все ж таки є. Потрібно просто напросто відкалібрувати регулятор і відзначити положення маркером.
Якою б регулятор Ви не вибрали при його установці або налагодженню не забудьте відключити його від мережі! Удачі.
