10 Ватний світлодіодний світильник. Зроби сам своїми руками



Світлодіоди можуть бути дуже ефективними і економічними в довгостроковому використанні. 10 ватні світлодіодні лампи можуть замінити лампи розжарювання потужністю 100 Вт або 30 Вт компактну люмінесцентну лампу. Незважаючи на відносно високу початкову вартість, у порівнянні з іншими видами ламп, Ваш рахунок за електрику може значно знизитися, якщо ви самі будете використовувати ці світлодіодні лампи.

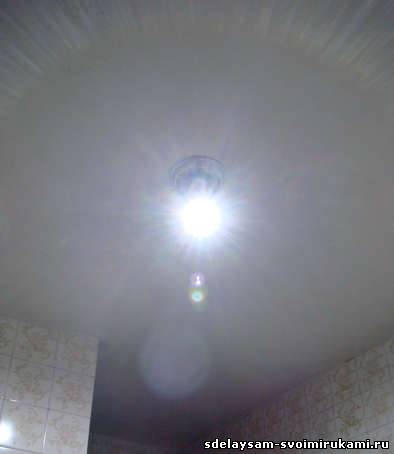

Тут я покажу Вам, як зробити свій власний стильний 10 ватний світлодіодний світильник.

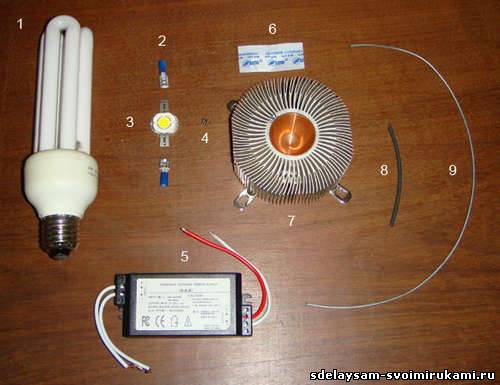

Необхідні матеріали.


Нам знадобляться:


1. Цоколь від згорілої енергозберігаючої лампи.


2. Два захоплення (щоб підключитися до світлодіоду);


3. Потужний десяти ватний світлодіод, колір за вашим вибором;


4. Два маленьких гвинта;


5. Один десяти ватний світлодіодний драйвер;


6. Термопаста;


7. Радіатор від відео карти;


8. Термоусадочна трубка (або ізолююча стрічка);


9. дроти перетином 2 мм.


10. Свердлильний верстат.

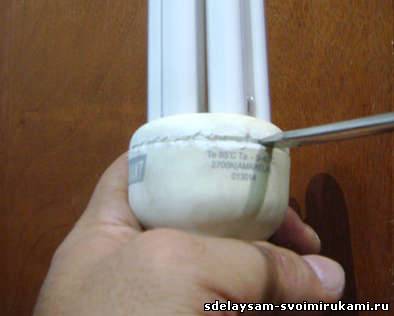

Насамперед наперва нам необхідно розібрати стару або згорілу енергозберігаючу лампу. Будьте обережні, не пошкодите скляну колбу. Інакше з неї вийде дуже шкідливий для здоров'я ртутний газ.

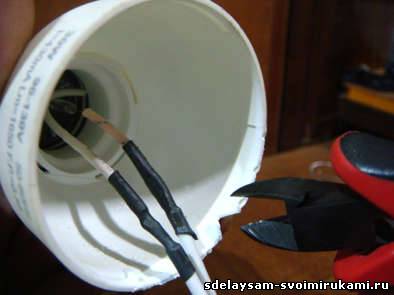

Нам потрібна тільки частина корпусу з цоколем. Обріжемо приводу від плати йдуть до цоколя і припаяем свої, що йдуть від драйвер світлодіода, за ізолюємо термоусадковими трубочками.

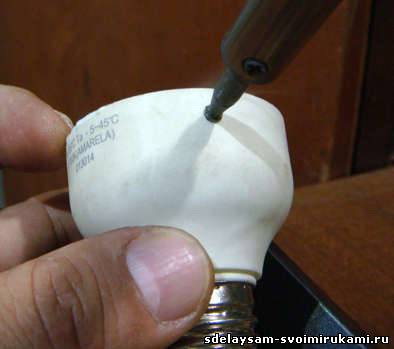

Паяльником зробимо пару отворів для дроту, яка буде тримати всю конструкцію.





Далі в центрі радіатора (де стосувався раніше процесор відео карти) свердлимо два отвори для кріплення світлодіода і нарізаємо різьблення.

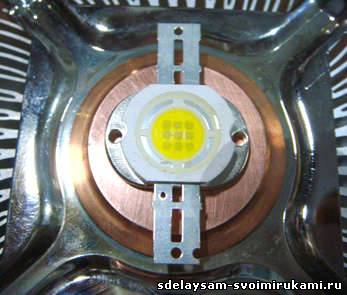

Садимо світлодіод. Для цього змащуємо обидві поверхні термопастою і щільно прикручуємо світлодіод до радіатори.





Потім беремо клеми, обжимаем, підключаємо до світлодіоду дотримуючись полярності.
Перевіряємо. Деякі китайські драйвери дають уповільнення десь на 3 секунди, так що якщо світлодіод не загорівся відразу - трохи почекайте.


Не здумайте дивитися на включений світлодіод. Сила світла дуже велика і може завдати шкоди Вашим очам!

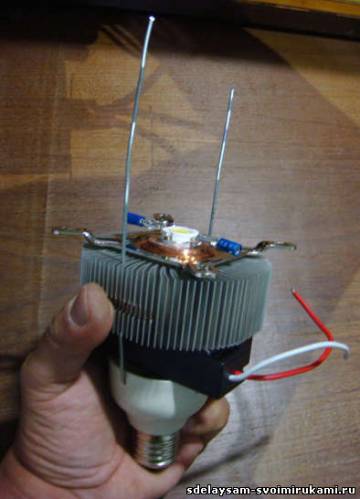

Якщо все працює - збираємо світильник в єдине ціле. Як на малюнку.





Дифузор.


Світлодіод дуже яскравий і кидає різкі тіні. Ви можете зробити світ більш гладким і м'яким використовуючи саморобний дифузор.


Виріжте з двох літрової пластикової пляшки дно, обробіть наждачним папером зі всіх сторін, що б надати повну непрозорість прямого світла. Зробити чотири отвори і дротом прикріпіть до радіатора. Дивіться фото.








Сделая цей світильник Ви не тільки заощаджуєте свої гроші, але і зробите більш чистіше нашу планету !
