Світлодіодний ліхтар від 1,5 В і нижче. Зроби сам своїми руками





Блокінг - генератор являє собою генератор короткочасних імпульсів, що повторюються через досить великі проміжки часу.
Одним з достоїнств блокінг - генераторів є порівняльна простота, можливість підключення навантаження через трансформатор, високий ККД, підключення досить потужної навантаження.





Блокінг-генератори дуже часто використовуються в радіоаматорських схемах. Але ми будемо запускати від цього генератора світлодіод.


Дуже часто в поході, на риболовлі чи полюванні потрібний ліхтарик. Але не завжди під рукою є акумулятор або батарейки 3В. Дана схема може запустити світлодіод на повну потужність від майже розрядженою батареї.





Трохи про схемі. Деталі: транзистор можна використовувати будь - (n-p-n або p-n-p) у моїй схемі КТ315Г.
Резистор потрібно підбирати, але про це потім.
Феритове кільце не дуже велика.
І діод високочастотний з низьким падінням напруги.


Отже, я забирався в ящику в столі і знайшов старий ліхтарик з лампочкою розжарювання, звичайно ж, згоріла, а недавно бачив схему цього генератора.





І вирішив я спаяти схему і засунути в ліхтарик.
Ну приступимо:





Для початку зберемо за цією схемою.





Беремо феритове кільце (я витягнув з баласту люмінесцентної лампи) І мотаємо 10 витків проводом 0,5-0,3 мм (можна і тонше, але не зручно буде). Намотали, робимо петельку, ну або відведення, і мотаємо ще 10 витків.


Тепер беремо транзистор КТ315, світлодіод і наш трансформатор. Збираємо по схемі (см. вище). Я поставив ще конденсатор паралельно з діодом, так яскравіше світилося.





Ось і зібрали. Якщо світлодіод не горить, поміняєте полярність батарейки. Все одно не горить, перевірте правильність підключення світлодіода і транзистора. Якщо все правильно і все одно не горить, значить не правильно трансформатор намотаний. Якщо чесно у мене теж схема завелася далеко не з першого разу.


Тепер доповнюємо схему іншими деталями.





Поставивши діод VD1 і конденсатор С1 засвітиться світлодіод яскравіше.





Останній етап - добірка резистора. Замість постійного резистора ставимо змінний на 1,5 кОма. І починаємо крутити. Треба знайти те місце де світлодіод світить яскравіше, при цьому треба знайти місце, де якщо збільшити опір хоч трохи світлодіод гасне. У моєму випадку це 471Ом.


Ну ладно, тепер ближче до справи))

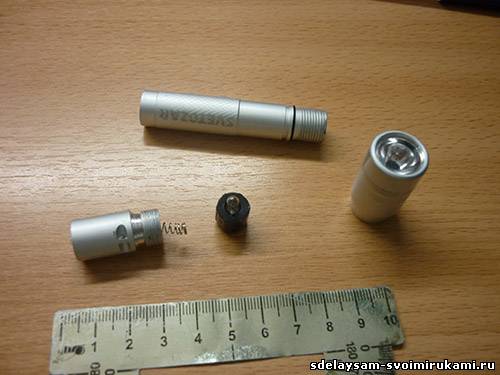

Розбираємо ліхтарик





Вирізаємо з одностороннього тонкого склотекстоліти гурток під розмір трубки ліхтарика.

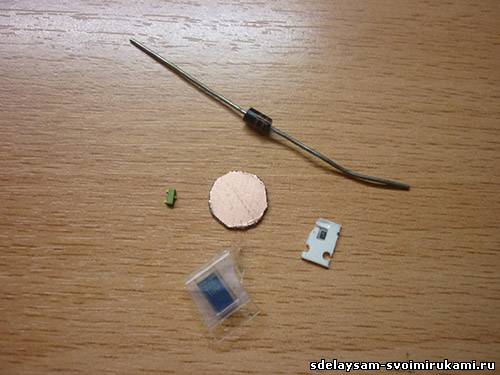

Тепер йдемо і шукаємо деталі потрібних номіналів розміром кілька міліметрів. Транзистор КТ315





Тепер розмічаємо плату і розрізаємо фольгу канцелярським ножем.

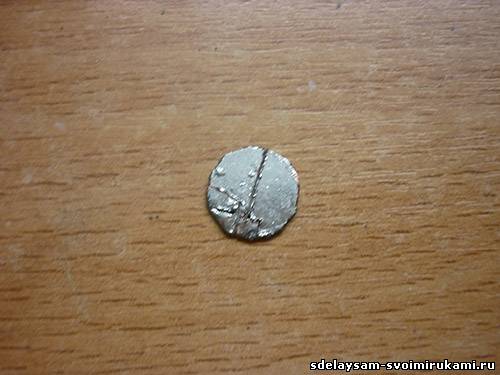

Луди плату





Виправляємо косяки, якщо такі є.


Тепер щоб паяти плату нам потрібно спеціальне жало, якщо ні - не біда. Беремо дріт 1-1,5 мм завтовшки. Ретельно зачищаємо.

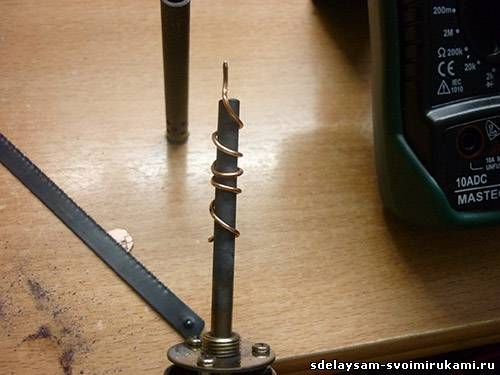

Тепер намотуємо на наявний паяльник. Кінець дроту можна загострити і залудити.





Ну приступимо припаювати деталі.





Можна скористатися лупою.

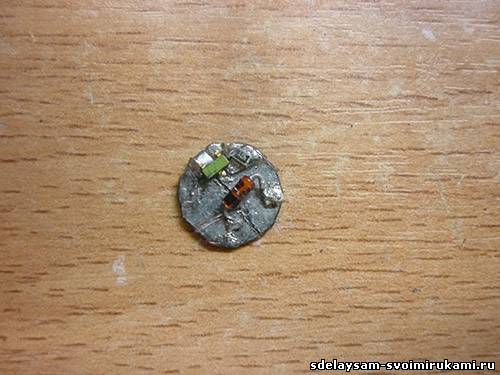

Ну, ніби все припаяли, крім конденсатора, світлодіода і трансформатора.

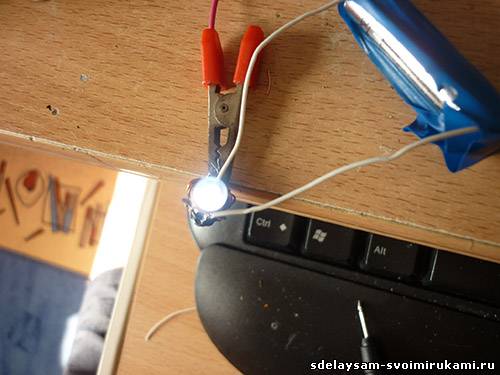

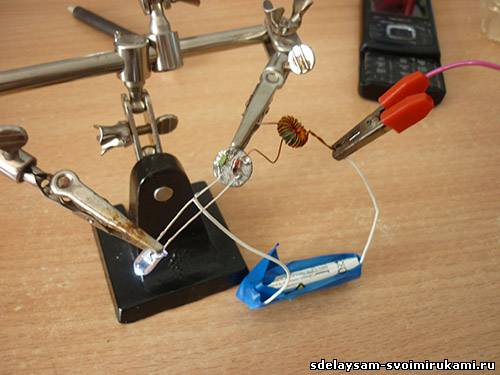

Тепер тест-запуск. Всі ці деталі (не припаюючи) прицепляем на «соплі»





Ура!! Вийшло. Тепер можна не побоюючись всі деталі припаювати нормально


Мені раптом стало цікаво, яке ж напруга на виході, я виміряв


3,7 нормально для світлодіода великої потужності.

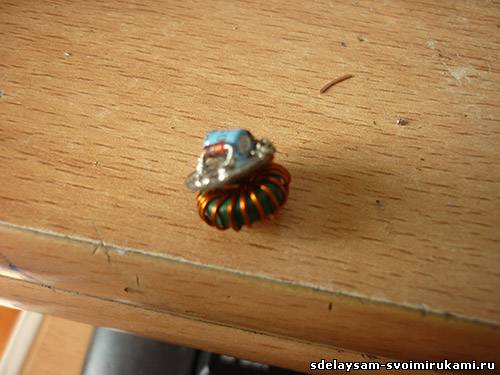

Найголовніше припаяти світлодіод))

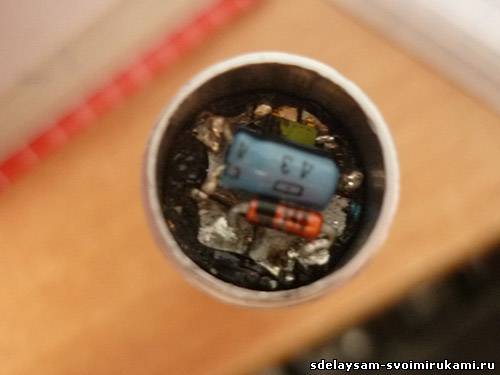

Вставляємо в наш ліхтарик, коли я вставляв, я отпаял світлодіод - він плутався.





І так, вставили, переконалися, що всі пролазить вільно. Тепер витягуємо плату і покриваємо краю лаком. Щоб замикання не було, адже корпус у ліхтарика це мінус.


Тепер припаюємо назад світлодіод і перевіряємо ще раз.





Перевірили, все працює!!!

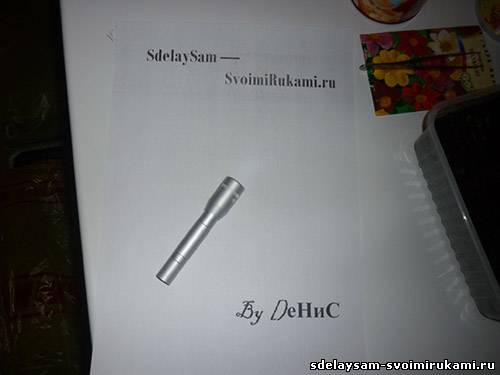

Тепер все це акуратно вставляємо в ліхтарик і включаємо.





Такий ліхтарик можна запустити навіть від розрядилася батарейка, а якщо взагалі немає батарейок (наприклад, у лісі на полюванні). Є багато різних способів отримати маленьке напруга (в картоплю вставити 2 зволікання з різних металів) і запустити світлодіод.





Бажаю удачі!!!
