Веселі світяться картинки. Зроби сам своїми руками

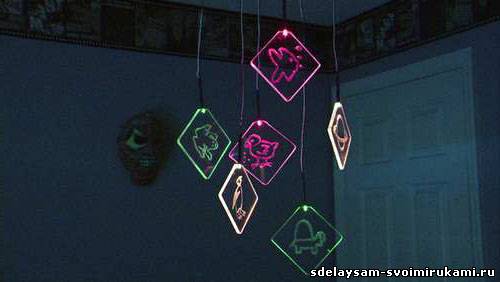

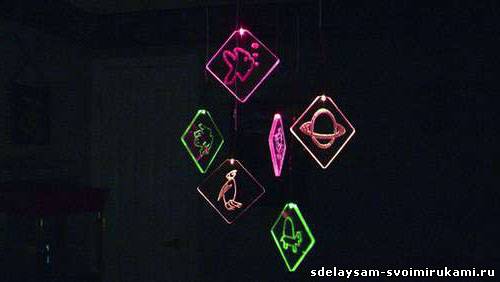

Світяться картинки - я не знаю для чого ці картинки Ви будете використовувати, якщо повторіть мою саморобку, особисто я повісив у центрі кімнати як своєрідний нічник. Так само можна повісити над ліжечком дитини. Я думаю йому буде до душі. Цю іграшку може зробити будь-який з Вас. Як кажуть, було б бажання.


Нам знадобиться: ну ваші умілі руки, це природно, світлодіоду різних кольорів, резистори найменші опором 100 - 500 Ом, дроти, термозбіжна ізоляція, блок батарей з батарейками, оргскло, дерев'яна хрестовина. Допоміжні інструменти.


Беремо дроти і нарізаємо їх потрібної довжини. Довжина проводів не повинна співпадати, тобто всі картинки повинні висіти на різній висоті - так красивіше.

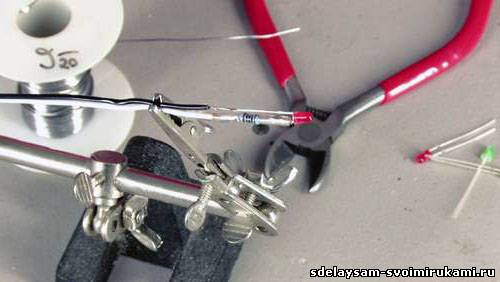

Потім припаюємо світлодіод і резистор послідовно.

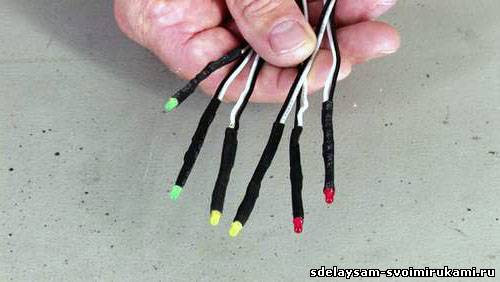

Потім нанизуємо термоусадочну ізоляцію і нагріваємо. В результаті отримуємо:

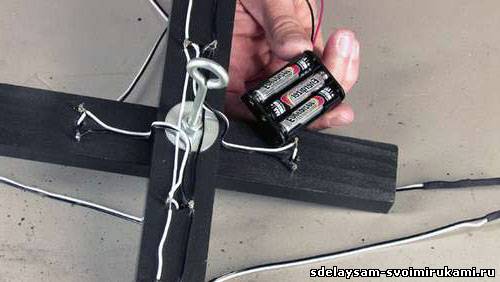

Свердлимо дірки в заздалегідь приготовленої хрестовині і вставляємо туди дроти, блок батарей. Всі з'єднуємо паралельно і через кнопочку з'єднуємо з батарейками.

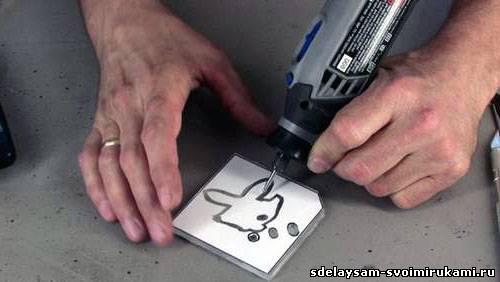

Електрична частина зроблена. Беремося за світлову. Нам необхідно виготовити кілька картинок за кількістю світлодіодів. Для цього виріжемо квадратики з оргскла. Спиляємо куточок і зробимо бічний отвір для підключення світлодіода. Намалюємо на папірці будь-який малюнок, покладемо його на квадратик з оргскла і який-небудь бор-машинкою обведемо контур.





Після всіх механічних операцій оргскло краще відполірувати і промити.

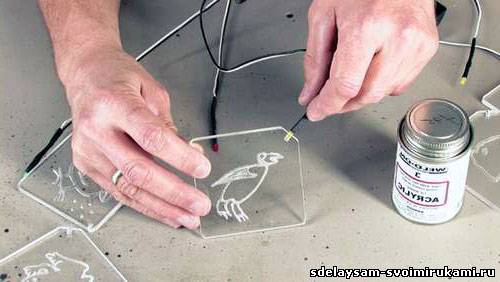

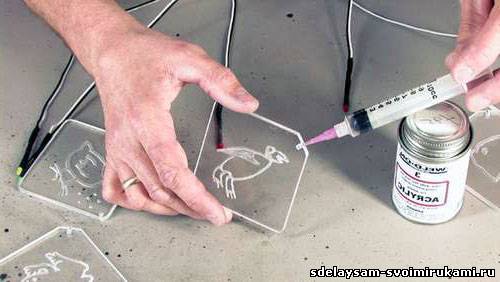

Підключаємо світлодіоди. Для цього беремо прозору епоксидну смолу або клей. В отвір капніть трохи з шприца:

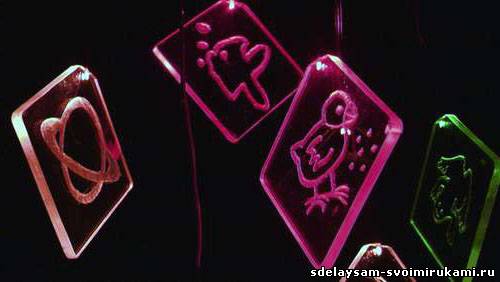

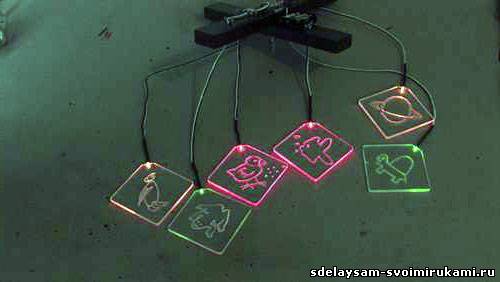

І вставимо світлодіод. Теж саме робимо з усіма картинками. Даємо підсохнути. Все готово. Перевіряємо і милуємось краєвидом.


























Просто і сердито.
