Вбудовуємо DSL модем в системний блок ПК. Зроби сам своїми руками



І так, багато господарів ADSL модемів стикалися з проблемою, коли модем нікуди поставити або ж він перегрівається, ну або просто відволікає своїм мерехтінням. Я пропоную прибрати його в корпус системного блоку, звичайно можна закріпити його за столом, але в цьому випадку буде складно подивитися на індикатори якщо що, то станеться. В системнику відбувається охолодження модему за рахунок вентиляторів, не доводиться далеко тягнути дроти, також ми повністю анулюємо блок живлення.

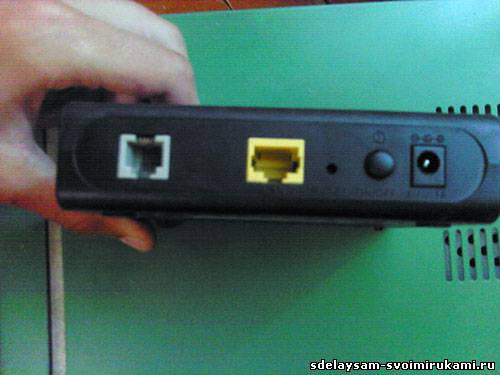

Почнемо, для початку розглянемо роз'єм модему. У мене модем D-link модель DSL - 2500u





Підемо знизу вгору, сірий це телефонна лінія, жовтий кабель локальної мережі (зв'язок з ПК), і чорний підключення живлення.

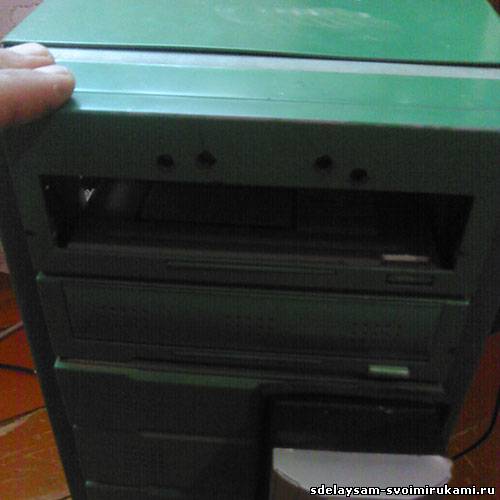

Далі потрібно знайти місце в корпусі блоку, відмінно підійде місце під дисководом або як у мене над, акуратно видаляємо заглушки, вони тримаються на пластикових засшелках ось що має вийти. Не звертайте уваги на отвору це наслідки невдалого моддінгу...





Щоб не тягнути зайвих проводів, ми виключаємо блок живлення, його відмінно замінить БП комп'ютера. Перед заміною потрібно подивитися на БЖ модему, щоб не помилиться з напруження й не спалити модем. На моєму харчування 5 В і струм 1 А пишеться це так: Output: 5V 1.0 A DC якщо все так то сміливо відкриваємо корпус системника і шукаємо всередині такі ось роз'єми

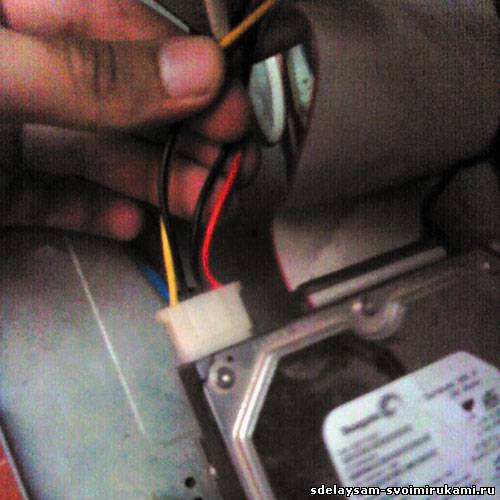

Такий роз'єм підключається до вінчестера дисководам і т. д. але практично на будь-якому БП можна знайти вільні. І так нам потрібен червоний і чорний той, що поруч з ним там як раз напругу 5 В а струм до 1 А здатний видати навіть найпростіший БЖ.

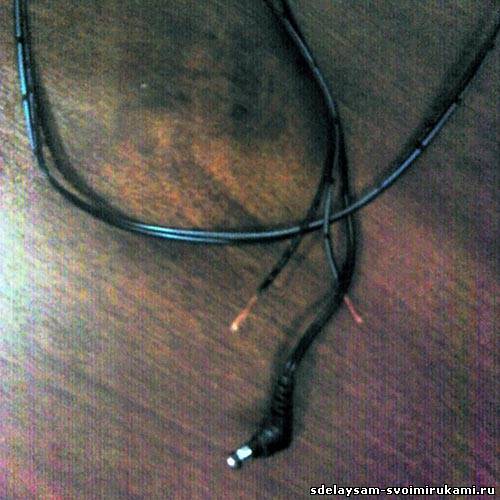

Відрізаємо провід від БЖ модему

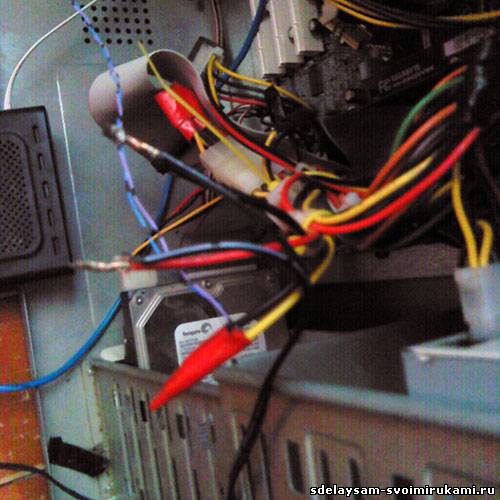

І підключаємо до комп'ютера. Той дріт, що з смужками це , інший-відповідно червоний чорний -

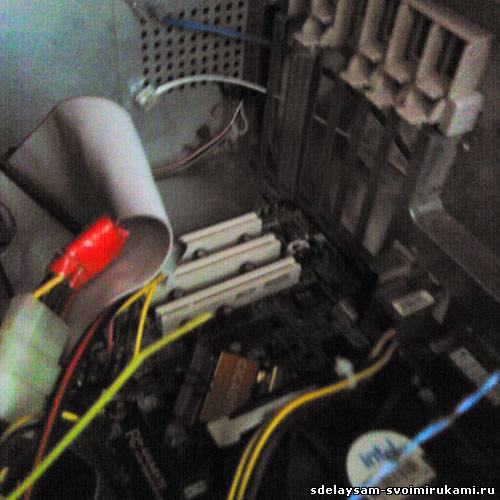

Ізолюємо і все готово. Залишилося пропустити ззаду інші дроти і все готово





Провід локальної мережі відразу ж повертається в системник і в результаті від нього йде всього один провід телефонної лінії.

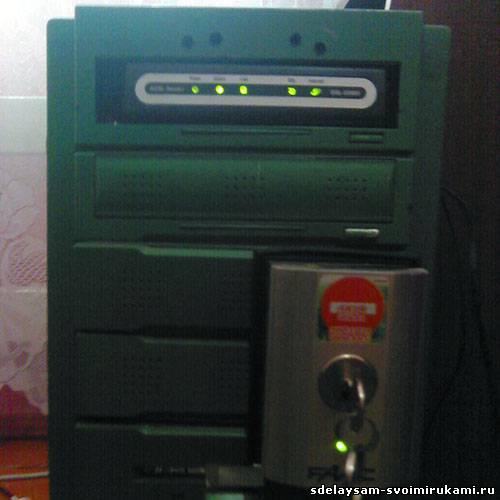

Ось що вийшло, все акуратно і доступне для огляду.





Охочим повторити, удачі
P.s. Автор не несе ніякої відповідальності за не акуратні руки і зламане обладнання. Так і при знятті кришки системного блоку ви автоматично втрачаєте гарантії.
