Підсилювач 4х22 Вт. Зроби сам своїми руками


Напевно багато хто хотів би мати вдома аудіо систему 5.1 але за часту ціни на такі підсилювачі досить великі. Я ж розповім як просто і не дуже дорого зібрати 4-х канальний підсилювач для подібної системи. Покопавшись в інтернеті я вибрав найбільш простий в збірці і не дорогий підсилювач достатньої потужності. А саме підсилювач на досить популярною мікросхеми TDA 1558Q Сама по собі ця мікросхема вже є готовий 4-х канальний підсилювач потужністю 11 Вт на канал, але цієї потужності буде мало для отримання якісного і об'ємного звуку тому ми будемо підключати її мостовим методом, простіше кажучи ми спариваем 2 каналу і отримуємо 2-х канальний підсилювач потужністю по 22 Вт на канал. Таким чином ми беремо дві мікросхеми і в результаті отримуємо 4х22 вата. Якщо окремо торкнуться мікросхеми з переваг можна назвати найпростішу схему підключення, не високу ціну і гідну потужність при невеликому однополярний напрузі, захист від К. З. перегріву і не вірного підключення живлення. До недоліків: низький ККД близько 50% (Високий струм споживання і великий нагрівання навіть в холостому режимі) Так само на пікової потужності звук різко скорочується і перетворюється гуркіт.

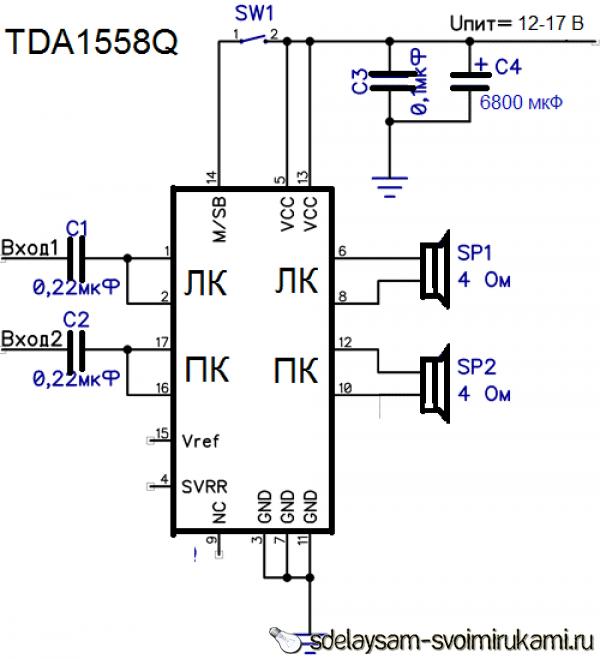

Тепер перейдемо до складання і для початку ознайомимося зі схемою.


Усилитель 4х22 Вт


Схема гранично проста і збирається за 10-15 хвилин, її простота дозволяє спаяти її навісним монтажем, також варто нагадати що схема має тепловими характеристиками праски і для неї необхідний радіатор приблизно 600 см2 площею і відкритий корпус або примусове охолодження у вигляді вентилятора.

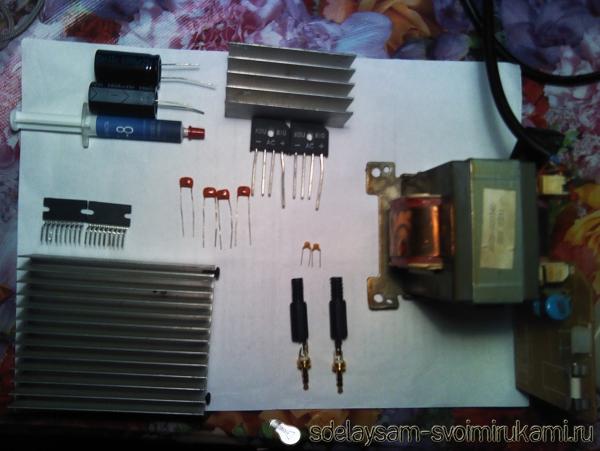

Ось той набір деталей який знадобився мені для складання підсилювача.


Усилитель 4х22 Вт


Я використовував два діодні мости з тієї причини що використовував трансформатор з двома схожими обмотками, зазвичай цілком вистачить і одного на 8 А.

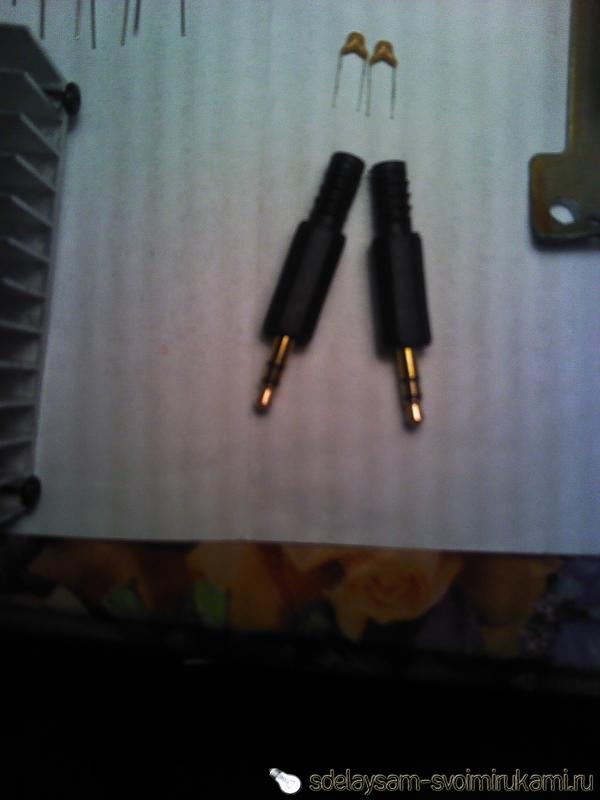

Окремо були куплені два штекера 3,5 для включення в аудіо карту комп'ютера.


Усилитель 4х22 Вт


Думаю тепер можна перейти власне до складання підсилювача. У мене не було готового блоку живлення і мені довелося збирати його самому, і вам рекомендую зробити теж саме оскільки не просто знайти готові БП з необхідним запасом потужності оскільки при напрузі в 17 Ст одна мікросхема споживає близько 3 А навіть коли «мовчить». Так само якщо відключити 14-й контакт то підсилювач перейде в «Сплячий режим» і струм споживання скоротиться до пари сотень мА

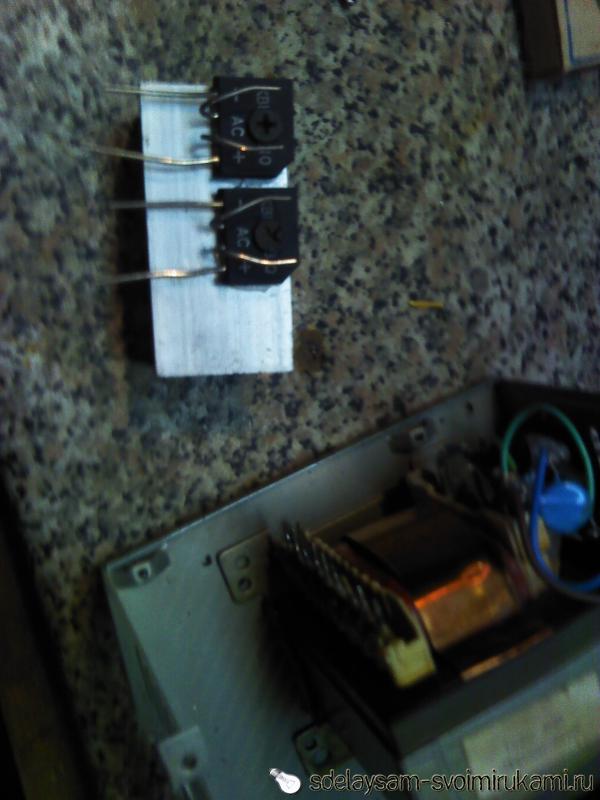

І так для початку знайдемо трансформатор необхідної потужності, потім можна самому спаяти випрямляч але я все таки пораджу взяти вже готовий діодний міст. Беремо і встановлюємо його на не великий радіатор. (у мене не було маленького)


Усилитель 4х22 Вт

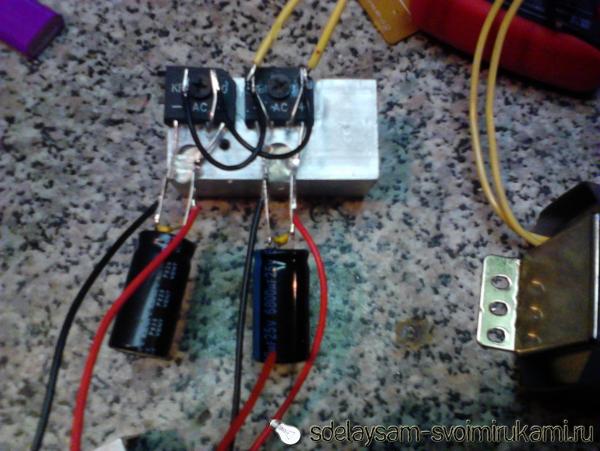

Потім припаюємо конденсатори


Усилитель 4х22 Вт

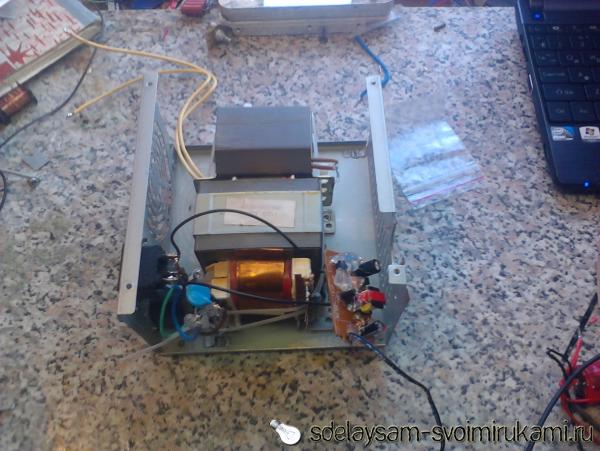

Оскільки мені так само необхідно було встановити трансформатор і для іншого пристрою я вирішив відокремити БЖ від самого підсилювача.


Усилитель 4х22 Вт


Усилитель 4х22 Вт


Оскільки я використав цей підсилювач для домашнього комп'ютера вирішив «зв'язати» включення підсилювача з включенням комп'ютера як це зробити розповідається в цій статті (Автоматичне включення і виключення комп'ютера) Я пішов не зовсім тим шляхом що в статті я підключив реле до жовтого і чорного (12 В) проводах, що йдуть з БЖ системного блоку і вивів з нього провід до БЖ підсилювача. Ще хочеться сказати, що чим вище напруга, тим якісніше звук великої гучності але і відповідно нагрівання теж зростає, оптимальне напруга живлення 15 в при перевищенні порогу в 17 вольт підсилювач замовкає (На той час поки напруга перевищено) так що якщо немає звуку виміряйте напругу.
Тепер перейдемо до складання власне самого підсилювача. Оскільки схема включення мікросхеми примітивна простіше напевно бути і не може, я вирішив спаяти всі навісним монтажем.

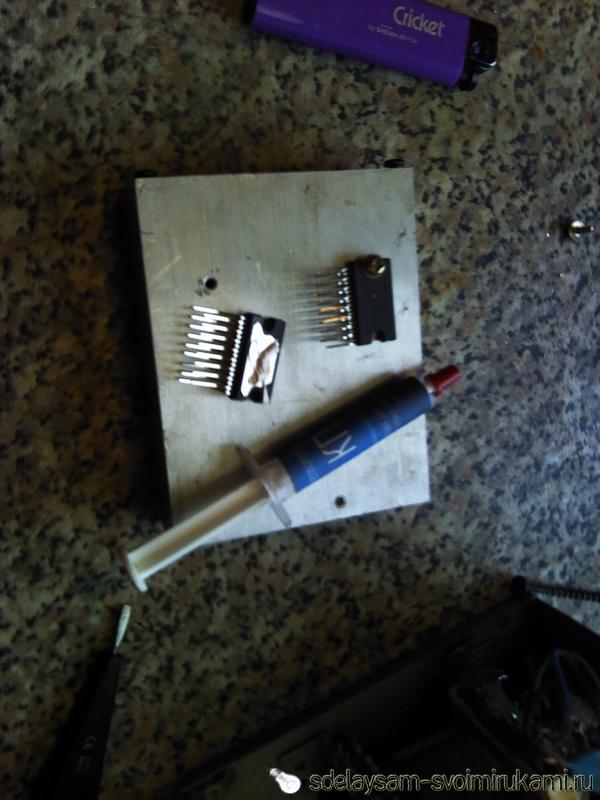

Для початку кріпимо мікросхеми на радіатор попередньо рекомендується змащувати місце з'єднання термопастою


Усилитель 4х22 Вт


Після цього дивлячись на схему відгинаємо необхідні контакти (14, 5, 13 - Плюс харчування. 3, 7, 11 - Мінус харчування. І т. д.) Зайві контакти можна відкусити щоб вони не заважали.


Усилитель 4х22 Вт

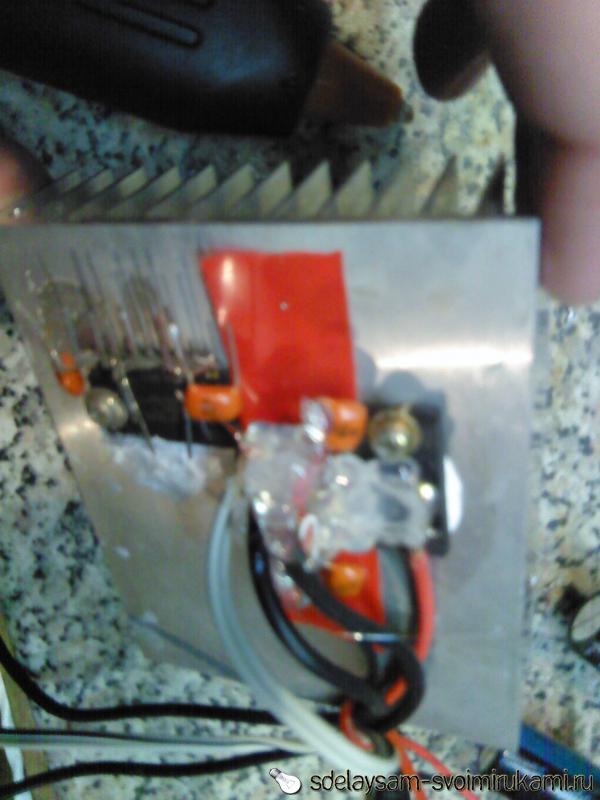

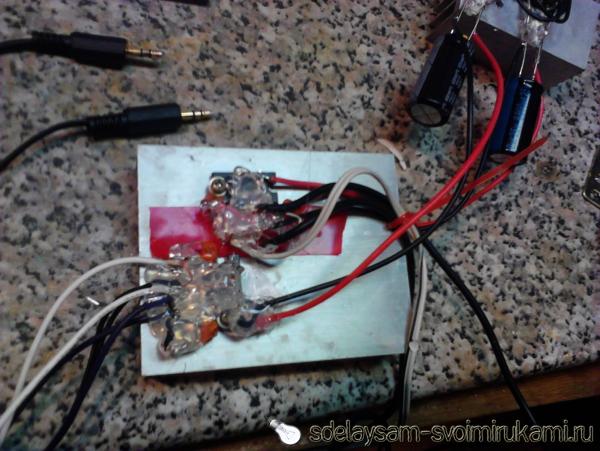

Після того як ви припаяли всі необхідні дроти і конденсатори необхідно позбутися не надійності «хисткості» (при навісному монтажі) я рекомендую скористатися термоклеєм акуратно залити контакти таким чином, щоб уникнути короткого замикання між ними.


Усилитель 4х22 Вт


По суті підсилювач як такої готовий тобто він вже може повноцінно функціонувати. Але я сильно сумніваюся що хтось буде готовий прикрасити свій стіл такий залізякою. І тому необхідний корпус, тут вже все залежить від вашої фантазії, я просто взяв корпус від зламаного дисководу.

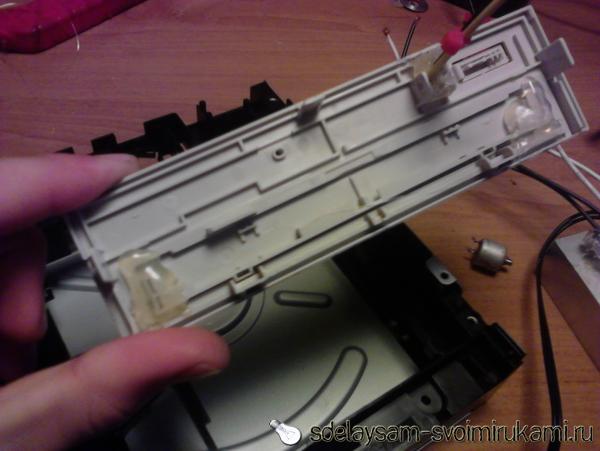

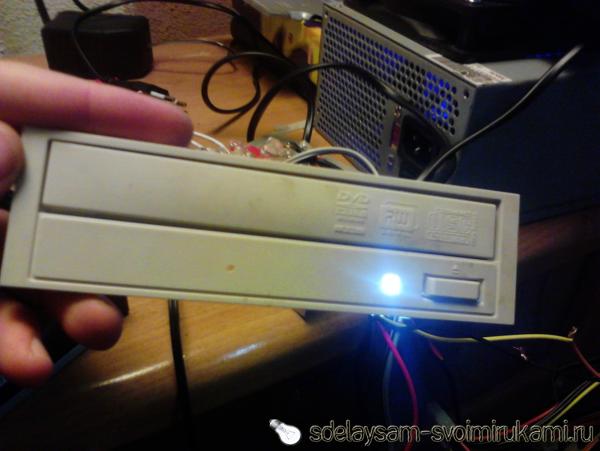

Для початку все тим же термоклеєм закріпив заглушку від лотка диска і приклеїв свій світлодіод.


Усилитель 4х22 Вт


Усилитель 4х22 Вт


Щоб підключити світлодіод до живлення 12в необхідно послідовно включити опір на 500...900Ом (залежно від потужності)

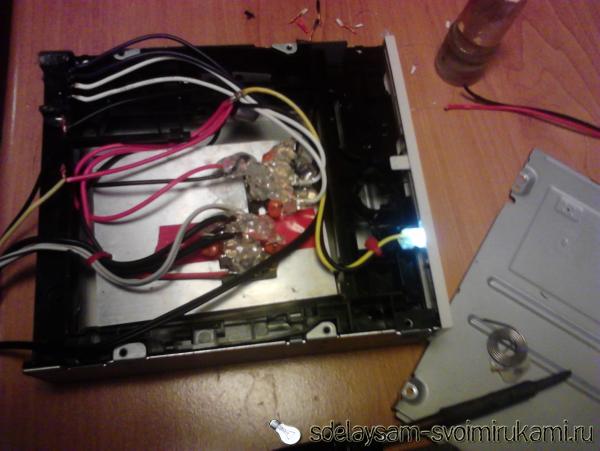

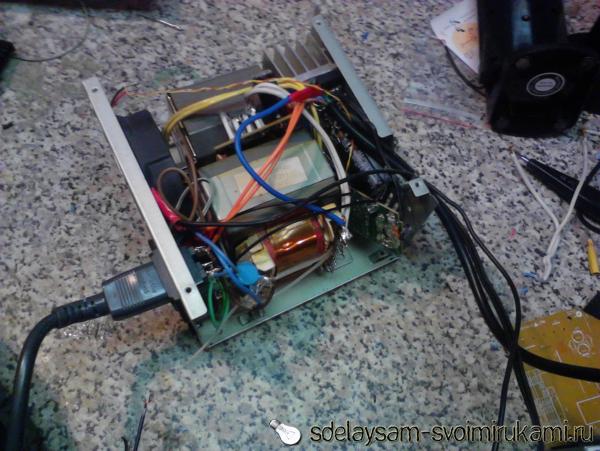

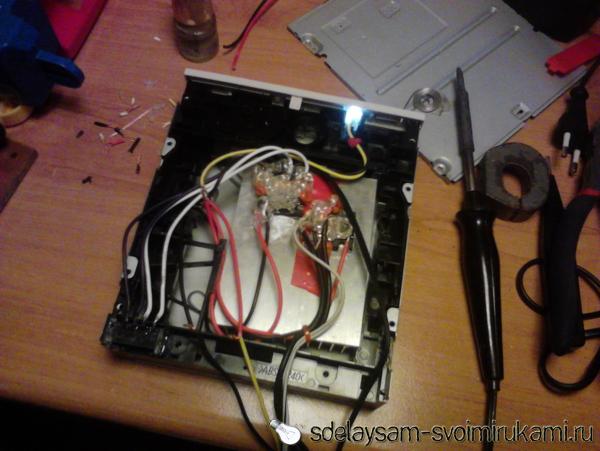

Потім прибираємо все в корпус і виводимо дроти


Усилитель 4х22 Вт


Усилитель 4х22 Вт


Усилитель 4х22 Вт

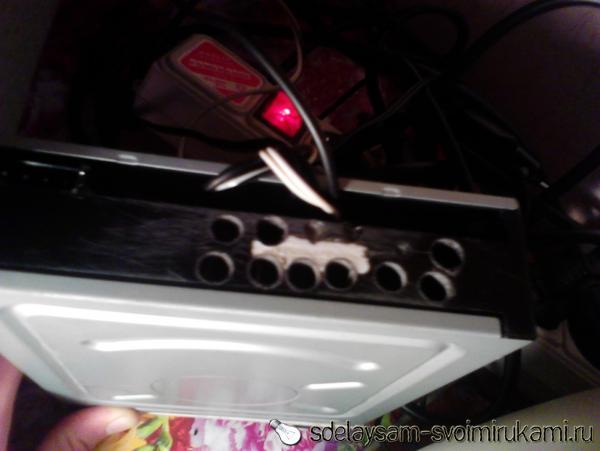

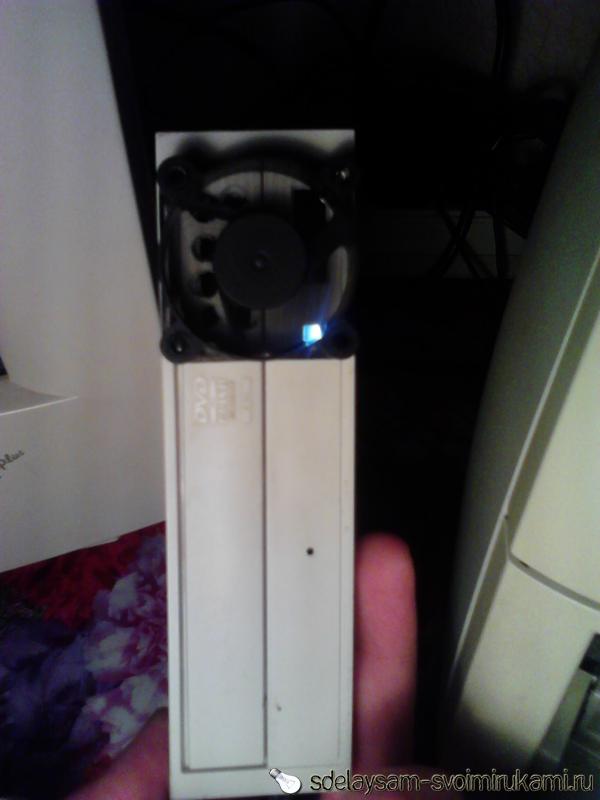

Якщо використовуєте такий корпус можна закріпити мікросхеми прямо на металевий корпус (всередині) тоді корпус буде служити радіатором. Але я пішов іншим шляхом, я зробив вентиляційні отвори і встановив не великий вентилятор.


Усилитель 4х22 Вт


Усилитель 4х22 Вт


Цього цілком достатньо для того, щоб не допустити перегріву підсилювача.

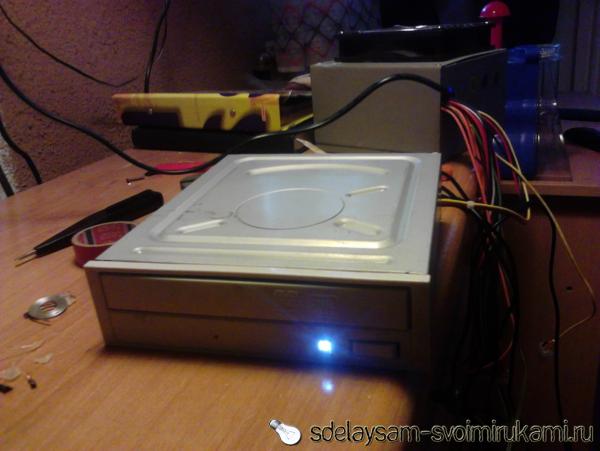

Підсилювач готовий. Я не встановлював регуляторів гучності і балансу з тієї причини, що зараз навіть самі бюджетні аудіо карти забезпечені прекрасним для цих цілей.
Якщо торкнутися ціни, то тут все не дуже дорого
1. Мікросхеми TDA1558Q - 80 руб. 1шт.
2. Конденсатори (0,22 мкф 4 шт. 0,1 мкф 2 шт.) 35 руб. за все
3. Конденсатор 25В 6800мкф 38 крб. 1 шт.
4. Термопаста 40 руб.
5. Діодний міст 1000в 8А 20 руб.
Все було куплено в спеціалізованих магазинах радіоринку.
Охочим повторити удачі!
