Панель управління на комп'ютер. Зроби сам своїми руками


Буває, з'являється бажання урізноманітнити своє повсякденне життя, і змінити який-небудь процес, який необхідно виконувати щодня, і який вже набрид. Одним з таких процесів є включення або перезавантаження комп'ютера - банальне натискання на кнопку, яке відбувається однаково в усіх користувачів ПК.

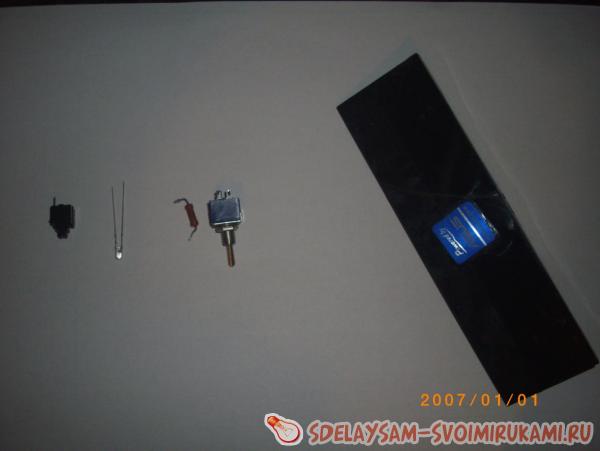

Для того, щоб урізноманітнити ці процеси, можна виготовити панель управління на комп'ютер. Для цього знадобляться кілька деталей: передня панель, шість резисторів, три тумблера, дві кнопки і 6 світлодіодів - три червоних і три зелених.


Панель управления на компьютер

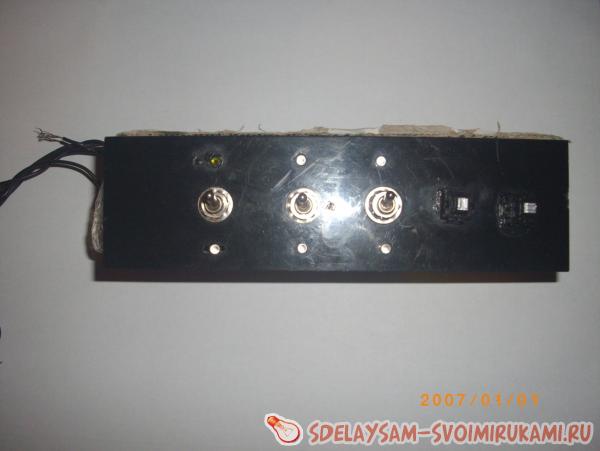

В панелі необхідно проробити отвори під кожну деталь і перевірити наскільки добре вони туди входять.


Панель управления на компьютер


Після цього, все треба спаяти за такою схемою -


Панель управления на компьютер


Необхідно врахувати, що, якщо світлодіоди будуть харчуватися від 12-вольтна джерела живлення, то підключати їх потрібно тільки через резистор, інакше вони вийдуть з ладу.
Розрахунок опору резистора проводиться так: від напруги живлення віднімають напруга світлодіода і ділять на силу струму світлодіода.

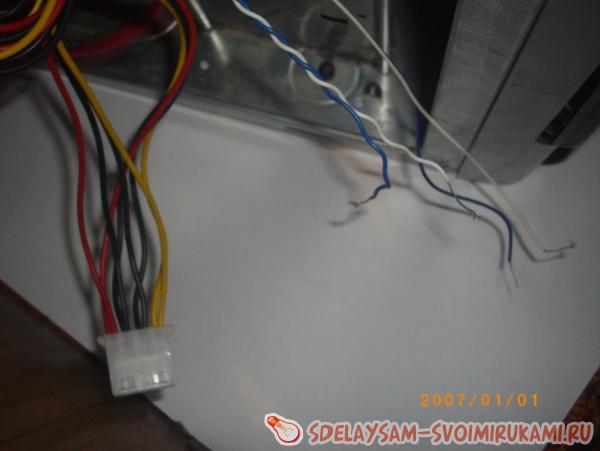

Живлення схеми здійснюється від комп'ютерного блоку живлення.


Панель управления на компьютер


Після того, як всі елементи спаяні за схемою і вставлені в лицьову панель, можна вважати, що панель управління практично готова. Не ніжно забувати про техніку безпеки! Всі контакти і місця пайки обов'язково повинні бути ізольовані! Для цього використовуються кембрики або ізоляція.

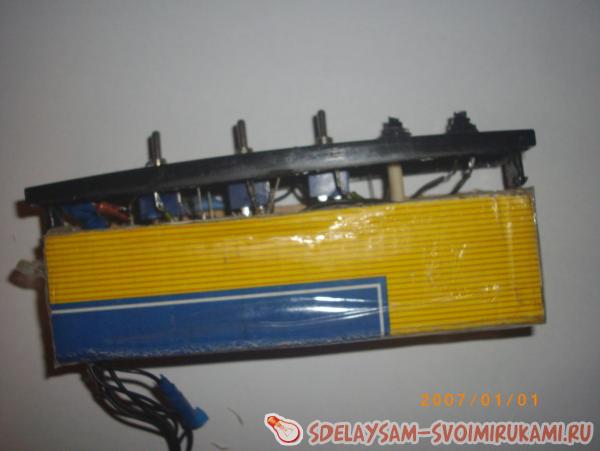

Але бажано буде зібрати хоча б який-небудь корпус для того, щоб проводи були надійно в нього заховані.


Панель управления на компьютер


Після всіх пророблених операцій, перевіряємо справність зібраної панелі управління. Для вмикання комп'ютера необхідно тумблери №1 і №2 поставити під включене положенні і натиснути кнопку 1. Для перезавантаження комп'ютера у включеному положенні повинні перебувати тумблери №1 і №3 і натиснути кнопку 2.


Панель управления на компьютер


Якщо панель керування працює справно, то монтуємо її на лицьову сторону корпусу комп'ютера.
