Гаусс ган. Зроби сам своїми руками


Добрий день дорогі радіоаматори. Кожен з вас хоч раз у житті хотів зібрати Гаусс гана, іншими словами гармату Гаусса. Сьогодні буде розглянуто варіант, мабуть однією з найпростіших схем реалізації проекту. Основна частина гармати Гаусса - перетворювач напруги. В даній схемі використано досить простий і потужний перетворювач напруга на основі контролера.


Гаусс ган

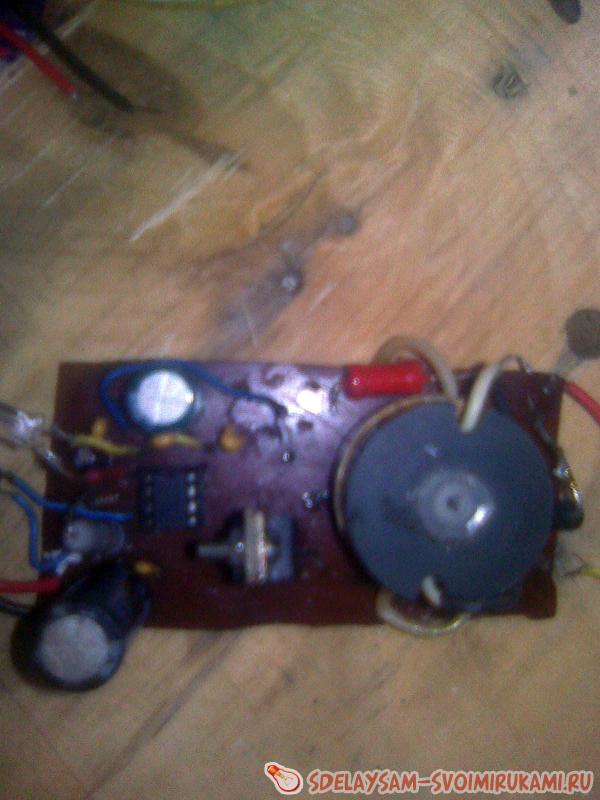

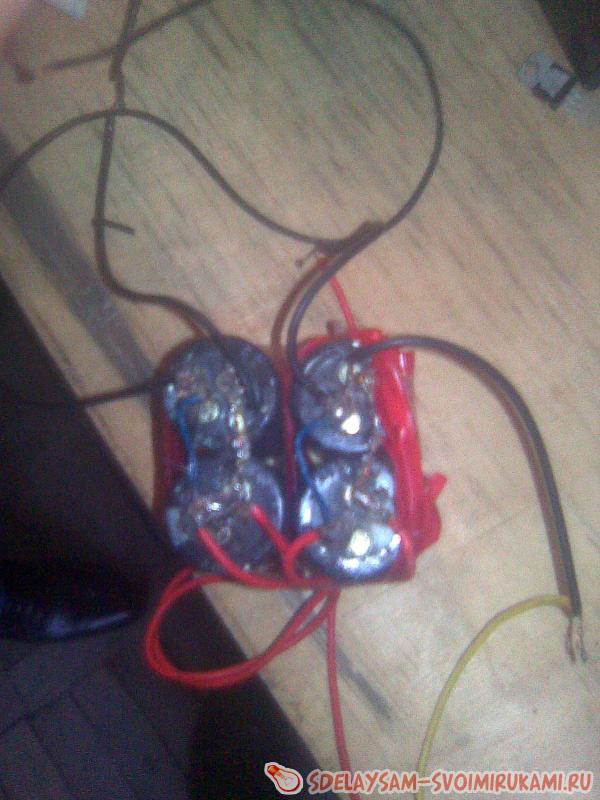

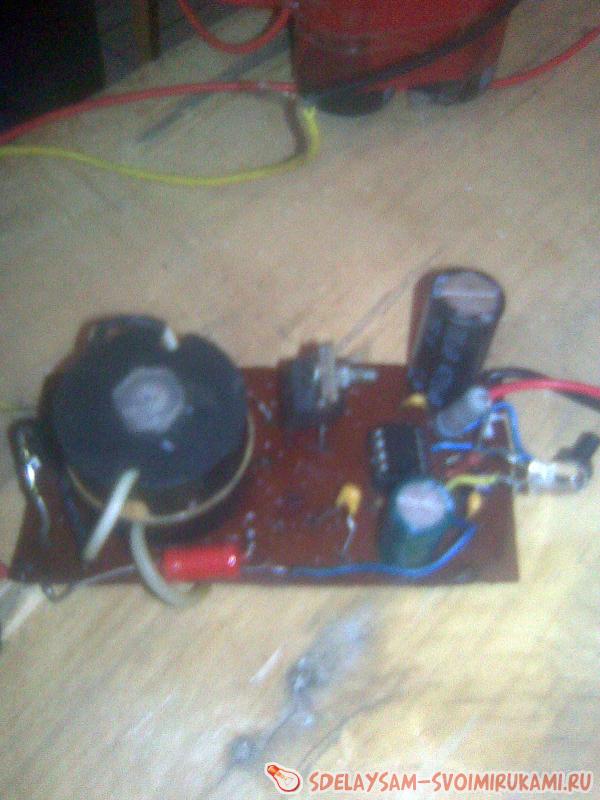

Мікросхема грає роль генератора імпульсів. Схематична розв'язка виконана таким чином, що мікросхема виробляє імпульси з частотою 50 кГц. Напруга імпульсів становить 9 вольт, цього достатньо для спрацьовування потужного польового транзистора. Бажано використовувати полевики серії ирф3205 або ирл3705. Транзистор укріплений на тепловідвід, зручно використовувати тепловідведення від блоків живлення АТ або АТХ. Потужність перетворювача 70 - 80 ват, що дає можливість заряджати ємність 2000 микрофарад майже за секунду. Застосовані конденсатори з напругою 400 вольт, сумарна ємність 4 - х конденсаторів становить 13200 микрофарад. Резистор 820 ом підібрати на 2 ватта, оскільки він буде грітися.


Гаусс ган

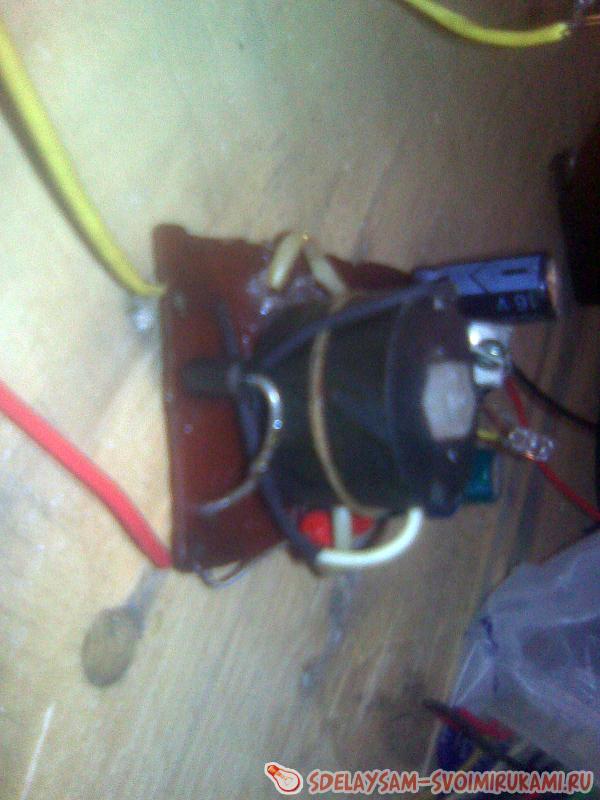

Трансформатор намотаний на чашках, хоча можна використовувати ш - образний трансформатор від комп'ютерних блоків живлення ( той , що побільше ). Первинна обмотка містить 5 витків, намотана трьома жилами дроту з діаметром 0,7 мм кожна жила. Вторинна обмотка містить 12 витків дроту з діаметром 0,4 - 0,7 мм, міжшарові ізоляції не потрібні. Особливість даного перетворювача те, що заряджання конденсаторів автоматичним чином відключається, як тільки напруга на конденсаторах досягає 300 вольт. Світлодіод підказує про повної зарядки конденсаторів.


Гаусс ган

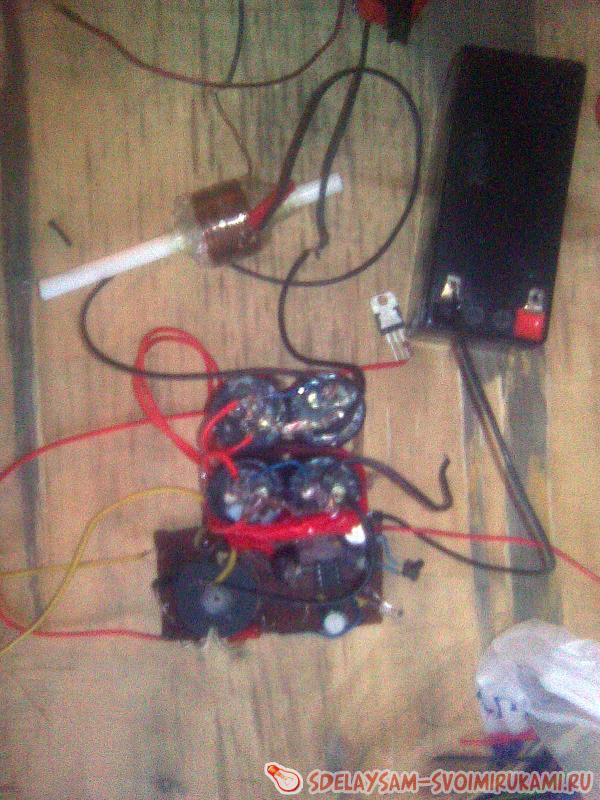

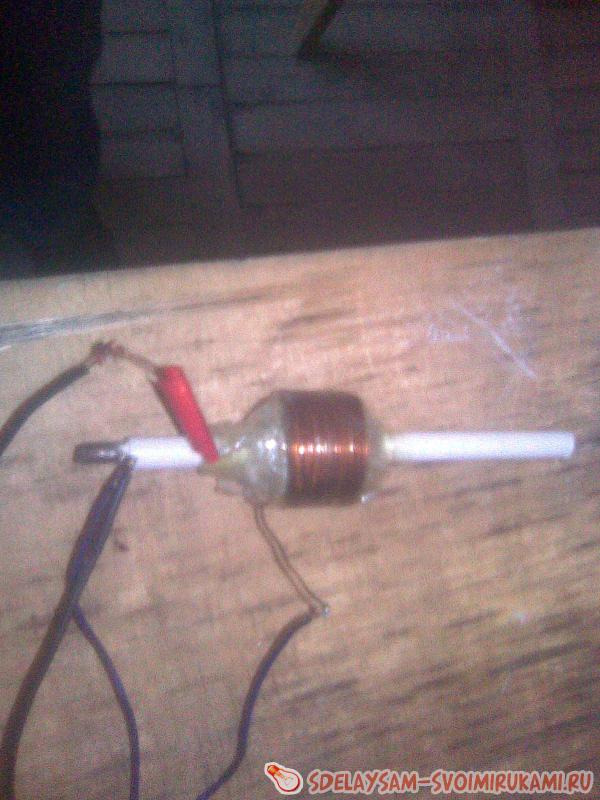

Гармата - виконана на пластмасовій трубі діаметром 8 - 9 мм. Котушка містить 50 витків дроту з діаметром 0,7 - 0,8 мм Снарядами служать загострені залізні стрижні з довжиною 3 див і з діаметром 7 мм, вони вільно входять і виходять в трубу. Після зарядки конденсаторів весь їх потенціал передається котушці. Замикати ланцюг потрібно потужної кнопкою на 5 - 10 ампер. На виході з труби швидкість снаряда досягає 50 м/сек.
УВАГА !!! Не направляти гармату на людей ! наслідки можуть бути трагічними, оскільки потужність достатня для того, щоб снаряд проник в тіло людини.


Гаусс ган


Гаусс ган


Гаусс ган


Харчуванням може служити будь-джерело постійної напруги, який здатний віддавати в навантаження більше 3 - х ампер струму. Напруга живлення від 9 до 18 вольт ( стандарт 12 вольт ). Зручно використовувати акумулятори від безперебійників. Струм споживання перетворювача досягає 12 ампер.
