Гнучкий радиожук. Зроби сам своїми руками


Нещодавно до рук потрапив старий мобільний телефон у неробочому стані. У результаті він був розібраний на запчастини. З очей не вислизнув шлейф цікавої форми з смд компонентами. У підсумку, недовго думаючи вирішив виготовити радиожучок на гнучкій платі. Для жука вибрав просту схему, оскільки жук робив тільки як пробну версію.


Гибкий радиожук


В схему був доданий мікрофонний підсилювач на малопотужному транзисторі для збільшення чутливості мікрофона, але як потім виявилося даремно, оскільки різниця з підсилювачем і без нього була незначною, тому на ваш розгляд пропоную схему без мікрофонного підсилювача. Це, мабуть, найпростіша з усіх відомих схем. Передавач виконаний всього на одному транзисторі серії кт 368. Контур містить 5 - 6 витків дроту діаметром 0,7 мм. Антеною служить шматок дроту довжиною 8 - 10 мм (якщо зробити довшим порушується частота ), Мікрофон самий звичайний, був знятий з цього ж телефону. Електретні мікрофони в собі вже мають один каскад підсилювача, тому можуть забезпечити чутливість до 5 метрів без додаткового мікрофонного підсилювача.


Гибкий радиожук


Гибкий радиожук

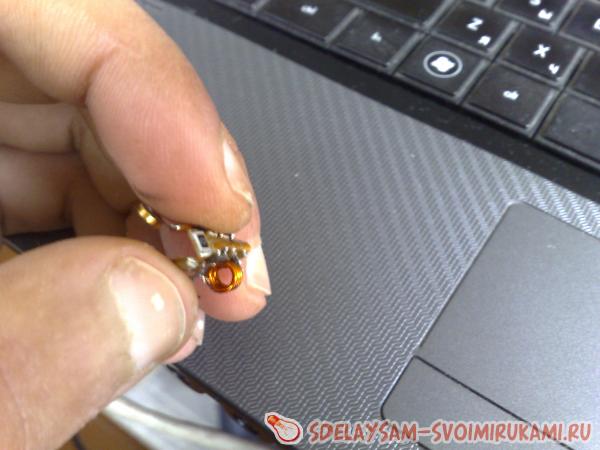

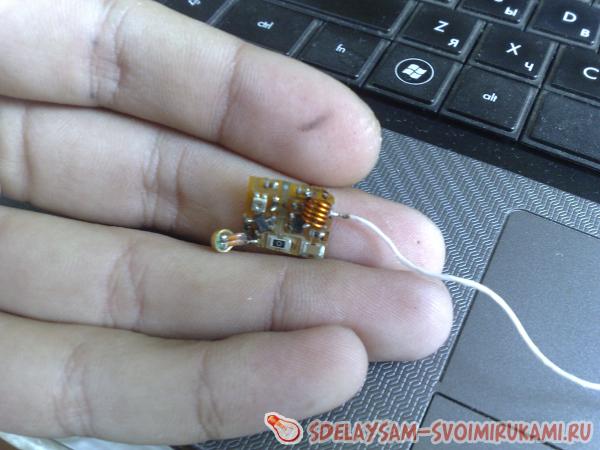

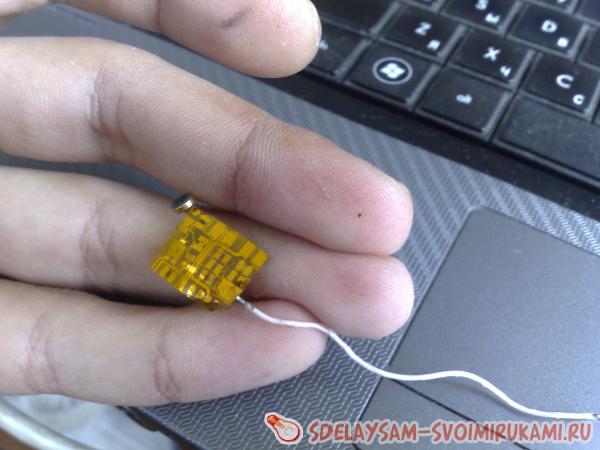

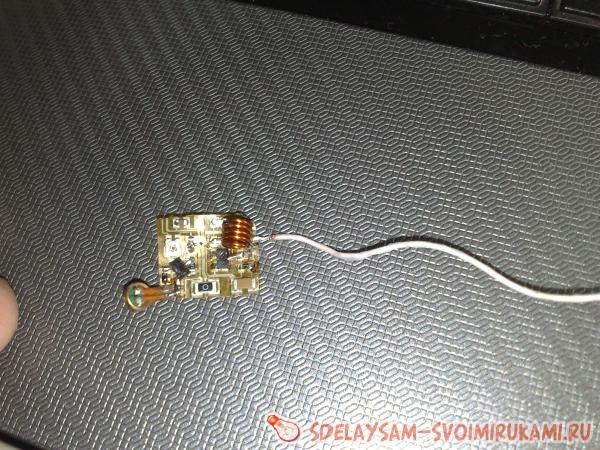

Після перевірки схема була перенесена на гнучку плату. Жук зібраний з використанням смд компонентів, але новачкам раджу використовувати для початку звичайні радіодеталі. Діапазон живлячих напруг від 3 - х до 9 вольт. Дуже зручно живити жучок від крони з напругою 9 вольт. Струм споживання не більше 9 мА, тобто звичайної крони вистачає на 3 - 4 дні безперервної роботи жучка.


Гибкий радиожук


Гибкий радиожук


Пристрій зберігає працездатність навіть тоді, коли напруга харчування знижується до 2 - х вольт. Правда дальність жучка вийшло невелика, всього 40 метрів при прямій видимості. Ловив на китайський приймач за 150 рублів.
