Прилад для перевірки будь-яких транзисторів. Зроби сам своїми руками


Це чергова стаття, присвячена починаючому радіоаматорові. Перевірка працездатності транзисторів мабуть найважливіша справа, оскільки саме неробочий транзистор є причиною відмови роботи всієї схеми. Найчастіше у початківців любителів електроніки виникають проблеми з перевіркою польових транзисторів, а якщо під рукою немає навіть мультиметра, то перевірити транзистор на працездатність дуже важко. Запропонований пристрій дозволяє за кілька секунд перевірити будь-транзистор, незалежно від типу і провідності.


Прибор для проверки любых транзисторов


Пристрій дуже простий і складається з трьох компонентів. Основна частина - трансформатор. За основу можна взяти будь-який малогабаритний трансформатор від імпульсних блоків живлення. Трансформатор складається з двох обмоток. Первинна обмотка складається з 24 витків з відведенням від середини, провід від 0,2 до 0,8 мм.


Прибор для проверки любых транзисторов


Вторинна обмотка складається з 15 витків дроту того ж діаметру, що і первинка. Обидві обмотки мотаються в однаковому напрямку.



Прибор для проверки любых транзисторов


Світлодіод підключений до вторинної обмотки через обмежувальний резистор 100 ом, потужність резистора не важлива, полярність світлодіода теж, оскільки на виході трансформатора утворюється змінну напругу.

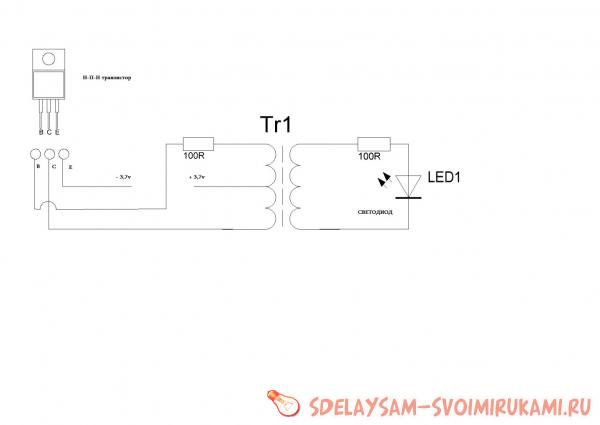

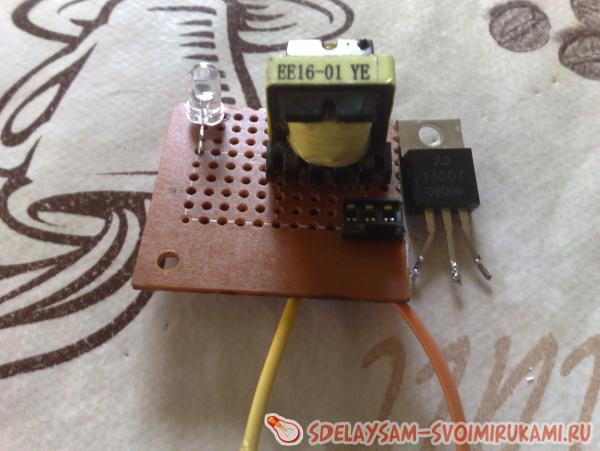

Є також спеціальна насадка, в яку вставляється транзистор з дотриманням цокольовка. Для біполярних транзисторів прямої провідності (типу КТ 818, КТ 814, КТ 816 , КТ 3107 тощо) база через базовий резистор 100 ом йде на одну з висновків (лівий або правий висновок) трансформатора, середня точка трансформатора (відведення) підключений до плюса харчування, емітер транзистора підключається до мінуса харчування, а колектор до вільного висновку первинної обмотки трансформатора.


Прибор для проверки любых транзисторов


Для біполярних транзисторів зворотної провідності, потрібно всього лише поміняти полярність живлення. Те ж саме і з польовими транзисторами, важливо тільки не переплутати цоколевку транзистора. Якщо після подачі живлення світлодіод починає світиться, значить транзистор робочий, якщо ж ні, значить кидайте в смітник, оскільки прилад забезпечує 100% точність перевірки транзистора. Ці підключення потрібно робити лише один раз, під час складання приладу, насадка дозволяє значним чином скоротити час перевірки транзистора, потрібно всього лише вставляти транзистор в неї і подати харчування.
Пристрій по ідеї є найпростішим блокінг - генератора. Харчування 3,7 - 6 вольт, відмінно підійде всього один літій - іонний акумулятор від мобільного телефону, але з акумулятора заздалегідь потрібно випаяти плату, оскільки ця плата відключає живлення споживання струму перевищує 800 мА, а наша схема може в піках споживати такий струм.

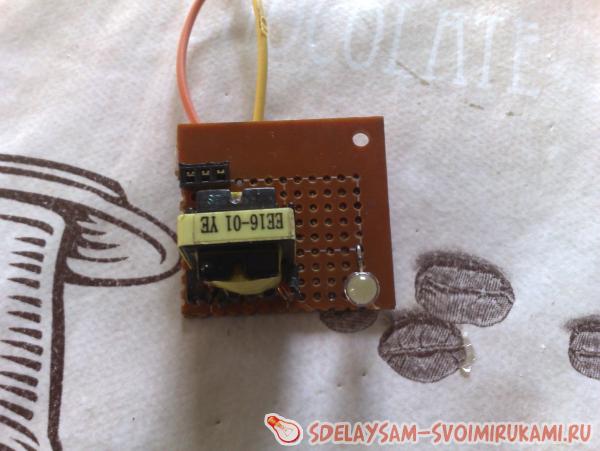

Готове пристрій виходить досить компактним, можна помістити в компактний пластмасовий корпус , наприклад від цукерок типу тік - так у вас буде кишеньковий прилад для перевірки транзисторів на всі випадки життя.
