Майструємо світлодіодне підсвічування. Зроби сам своїми руками


Завдяки такому нехитрому винаходу, як світлодіодне підсвічування, можна прикрасити яскравими вогнями різні речі і предмети. Наприклад, повсякденне взуття, роликові або хокейні ковзани і т. п.

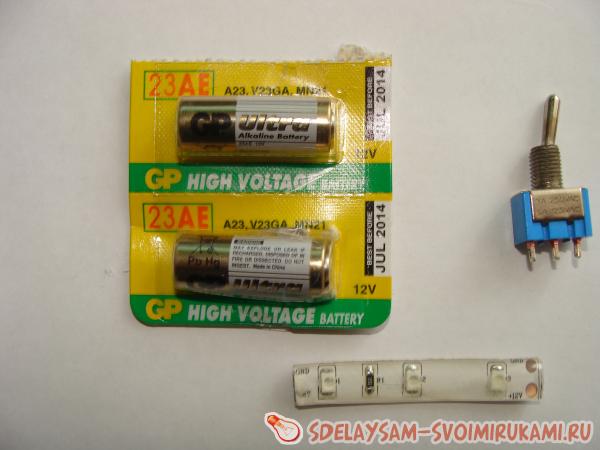

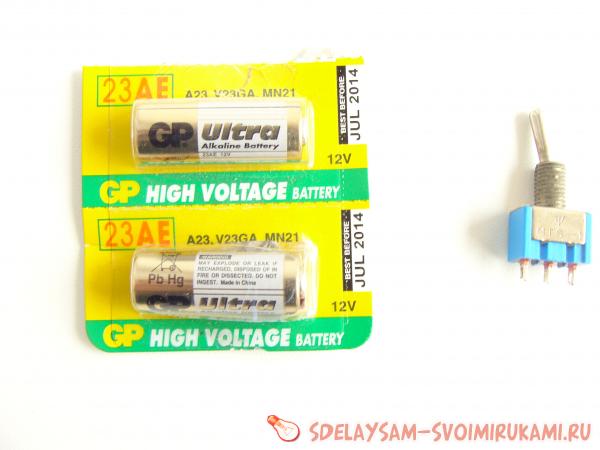

Для того щоб виконати підсвічування, нам знадобиться паяльник з припоєм і флюсом, батарея напругою 12V або 8V (Чим більша напруга, тим яскравіше буде світити наша підсвічування), світлодіодна стрічка, кілька дротів і тумблер.


Мастерим светодиодную подсветку


Світлодіодних стрічок зараз випускається велика кількість, в нашому випадку використовуємо стрічку вологозахищеного виконання. Стрічка ця дуже надійно кріпиться завдяки клейкої поверхні.


Мастерим светодиодную подсветку


Дроти найкраще брати гнучкі, щоб їх можна було загнути, не ризикуючи при цьому переламати. Підійде і мідь і алюміній. Перетин проводів вибирається виходячи з величини струму, який буде протікати по ним. А так як наші світлодіоди споживають зовсім невеликий струм, то перетин підійде саме мінімальне. Однак для якісної пайки проводи необхідно залудити, а ізоляція дуже тонких проводів буде дуже сильно плавитися, тому зовсім вже ниточки краще не використовувати.
Для зручного включення і вимикання підсвічування підійде будь-компактний вимикач, в нашому випадку використовуємо 3-контактний тумблер. Тумблера також вибираються по струму, але у нас він, повторюся, зовсім невеликий.

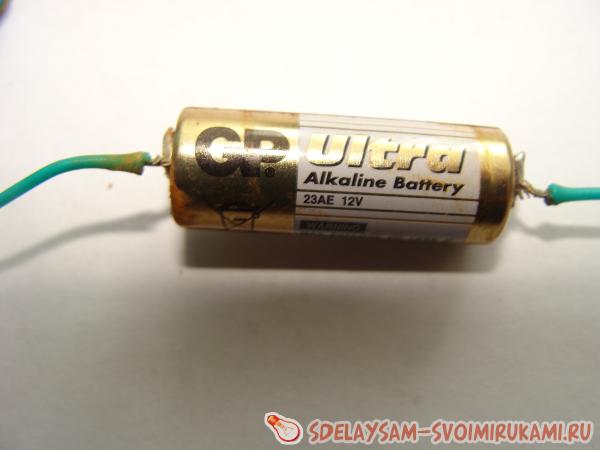

Перейдемо безпосередньо до процесу пайки. Найбільшу складність представляє процес припаивания проводів до батарейці. Для того щоб надійно і міцно їх припаяти, спершу зачищаємо металеві контакти на плюсі і мінусі дрібним наждачним папером або звичайним ножем. Після цього припаюємо проводки до плюса і мінуса на батарейці, попередньо залудив їх.


Мастерим светодиодную подсветку

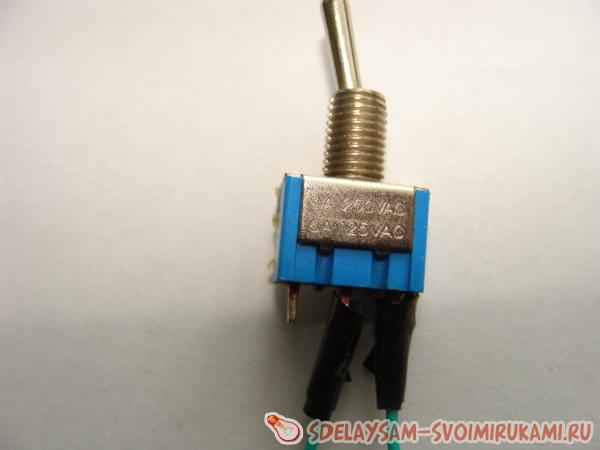

Після цього необхідно виконати таку ж процедуру з тумблером. Також трохи зачищаємо контакти і припаюємо до них дроти, причому один дріт беремо з мінуса батарейки. Як ми бачимо, ланцюг майже готова, не вистачає тільки світлодіодної стрічки.


Мастерим светодиодную подсветку

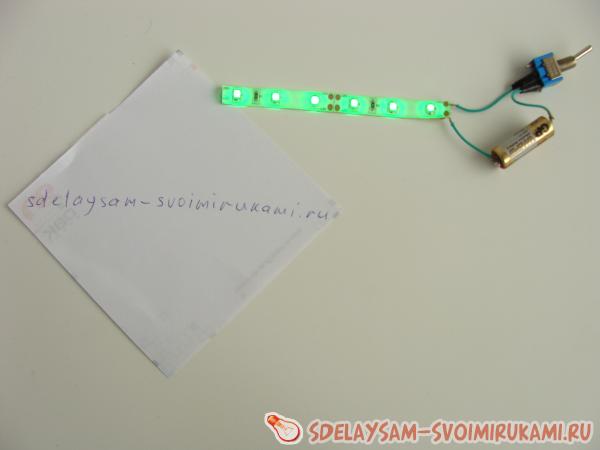

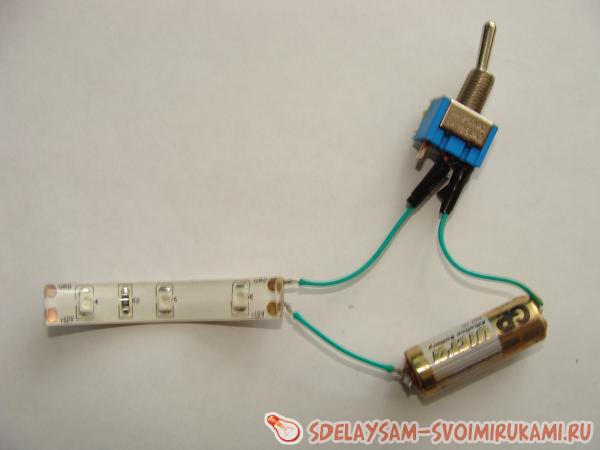

На світлодіодним стрічці є 2 контакти: 12V і GND. Беремо проводок з плюса батарейки і припаюємо його до контакту 12V на світлодіодної стрічки. Залишився вільний проводок з контакту тумблера припаюємо до контакту GND на світлодіодної стрічки. На фото нижче уявляю те, що у нас повинно вийти.


Мастерим светодиодную подсветку


Мастерим светодиодную подсветку


Мастерим светодиодную подсветку
