Універсальне usb зарядний пристрій. Зроби сам своїми руками


Не секрет, що переважна кількість користувачів комп'ютерів використовують в якості таких саме зручні і компактні ноутбуки. При цьому тачпад так і не став повноцінною, а головне зручною заміною миші. Найбільш зручним варіантом для роботи на ноутбуці є використання бездротової миші, що працює на акумуляторних батареях формату AAA.

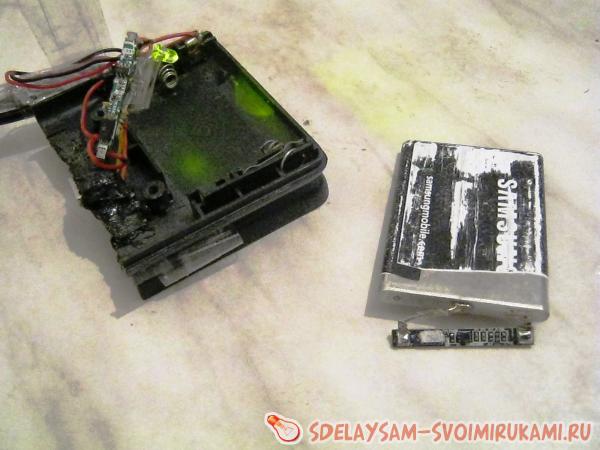

Після кількох випадків розряду акумуляторів миші в самий невідповідний момент, коли під рукою немає розетки - прийшла в голову ідея створення з підручних засобів універсального зарядного пристрою, що дозволяє зарядити батареї від ноутбука.


Универсальное usb зарядное устройство


Для більшої універсальності, також була додана можливість заряджати телефон за допомогою паралельного приєднання штекера для зарядки телефону, в результаті навіть перебуваючи в дорозі, можна без проблем зарядити мобільник.


Универсальное usb зарядное устройство

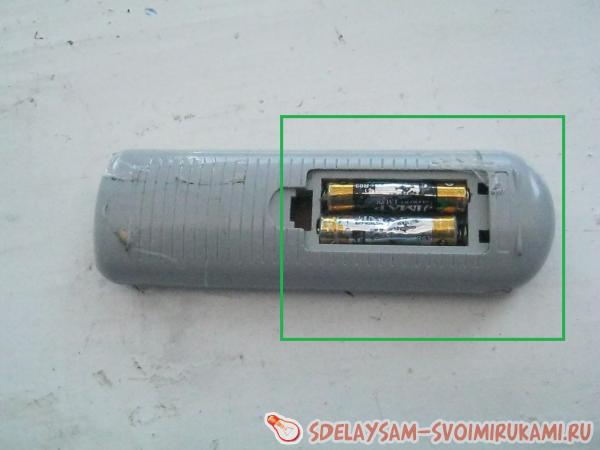

І так, для створення цього пристрою була використана задня частина від поломаного пульта управління, наприклад, від телевізора, в загальному головне, що б був працездатний відсік для батарейок ААА, його нам треба буде просто взяти і відпиляти для подальшого використання в устройсве.


Универсальное usb зарядное устройство

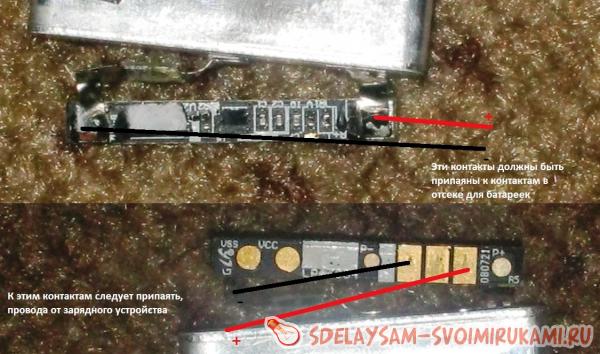

Тепер у нас вже є відсік для батарейок, далі беремо будь старе зарядний пристрій і відрізаємо на ньому штекер, як правило, там буде два дроти - червоний ( ) і чорний (-), головне не переплутати. Підключати ж безпосередньо зарядний пристрій до акумулятора категорично забороняється в цілях вашої ж безпеки, джерело харчування до батарей буде підключений через спеціальну мікросхему, яка є в будь-якому телефонному акумуляторі, служить вона як раз для обмеження подачі живлення при досягненні повного заряду батарей.


Универсальное usb зарядное устройство


Підключити цю схему не складно, плюсом для зарядно пристрою буде контакт припаяный до корпусу акумулятора, хоча насправді кожен контакт зазвичай підписаний, головне не переплутати вхід з виходом.


Универсальное usb зарядное устройство

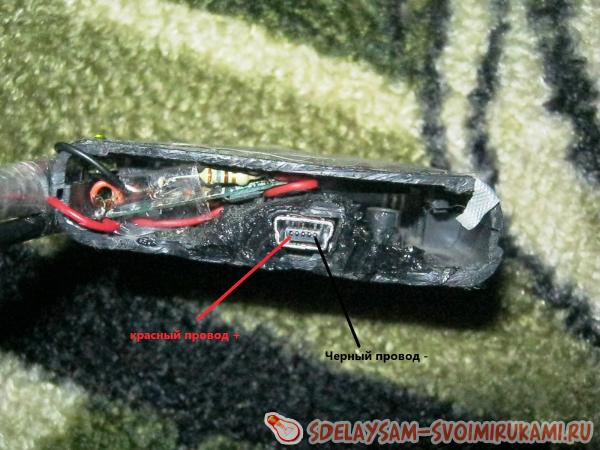

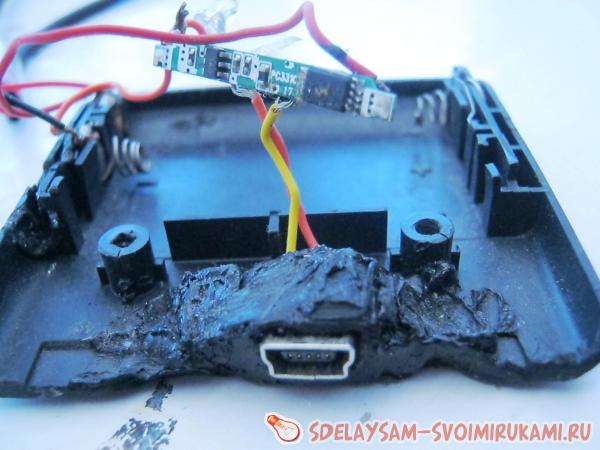

Наступний крок це установка пристрій гнізда mini usb, його можна взяти від будь-якого поломаного плеєра або телефону, підключити його дуже просто перший контакт - плюс, п'ятий - мінус, слід підключати до входу вище обумовленої мікросхеми.


Универсальное usb зарядное устройство


Универсальное usb зарядное устройство

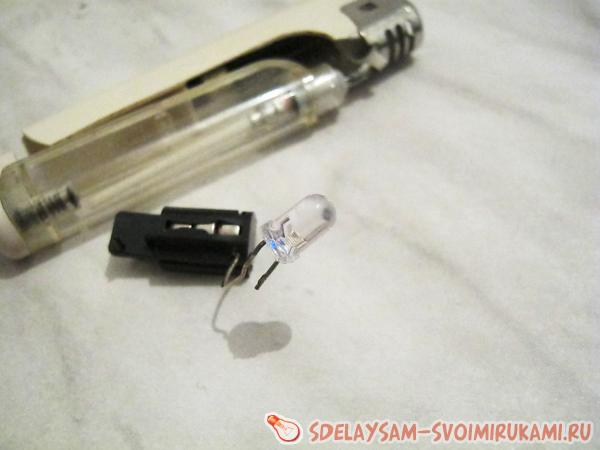

Для індикації роботи зарядного пристрою, зручно використовувати світлодіод взятий, наприклад, запальничка з ліхтариком, припаювати його необхідно через опір від 150 до 500 Ом до виходів мікросхеми.


Универсальное usb зарядное устройство

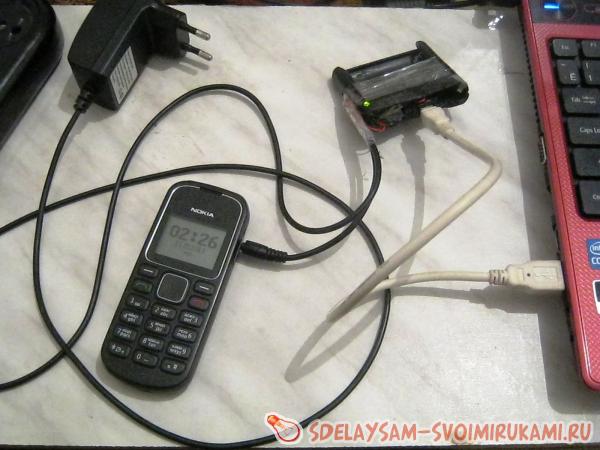

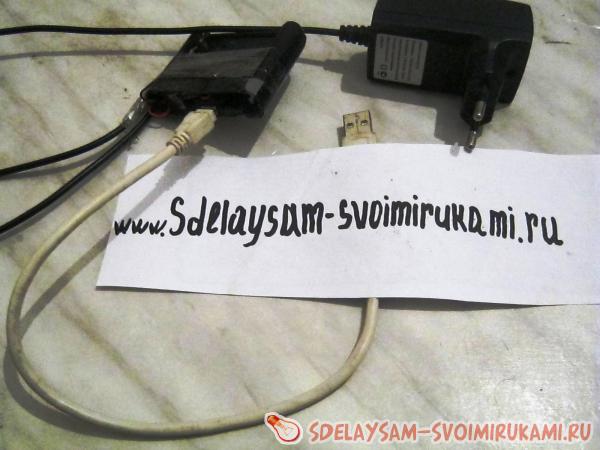

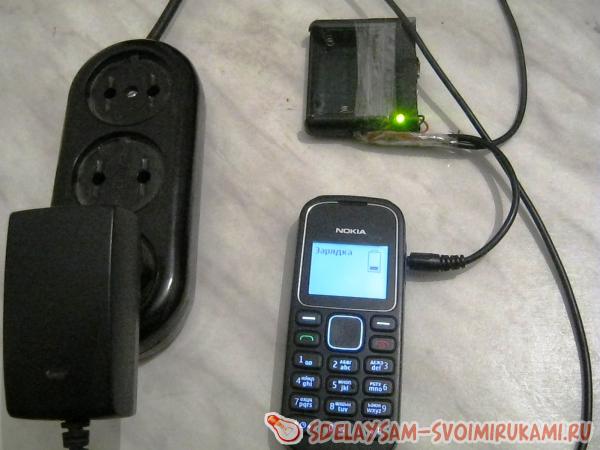

Разом зібравши, все це ми отримуємо універсальний зарядний пристрій з можливістю зарядки телефону і батарейок, як від ноутбука або комп'ютера, так і від мережі.


Универсальное usb зарядное устройство


Универсальное usb зарядное устройство
