Саморобний розкладний мангал. Зроби сам своїми руками

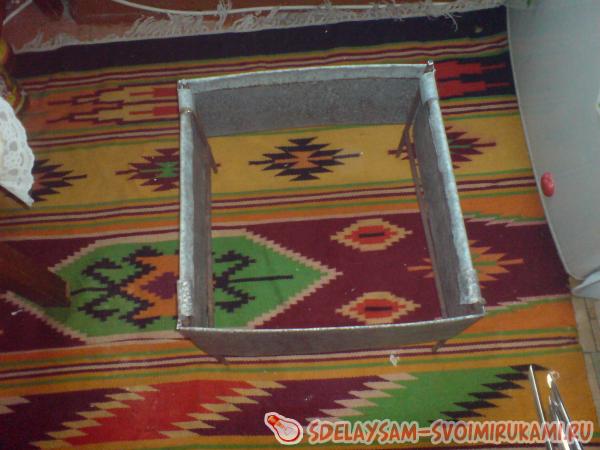

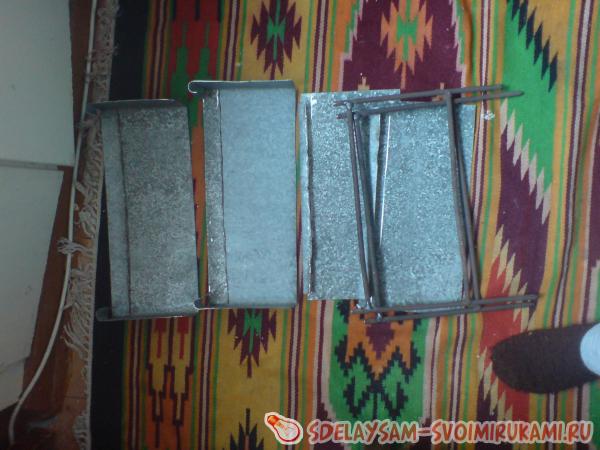

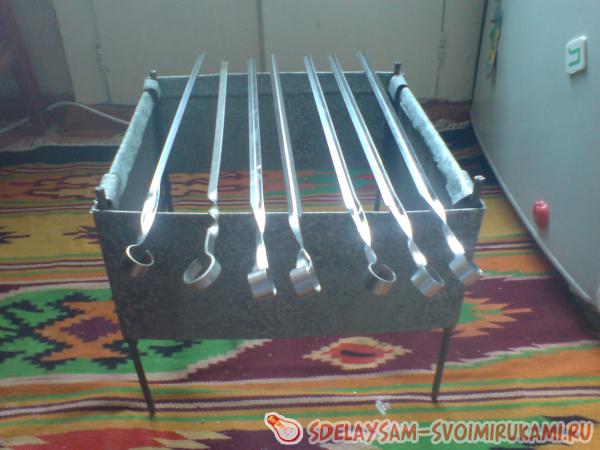

Всі ми любимо весну, літо... час, коли можна з сім'єю виїхати за місто на пікнік. Але який же пікнік без шашликів? Не завжди на тому місці куди приїдеш, знайдеться матеріал для споруди підставки під шампура, барбекю. Тому я вирішив зробити не великий, компактний розкладний мангал.
У продажу є багато різних видів мангалів, але і коштують вони по-різному...
Мій мангал обійшовся мені дарма...


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал


Все що нам знадобиться це:
1. Сталевий прут довжиною 3м діаметром 4мм-8мм
2. Оцинкований лист 1.5 мм Я використовував старі зовнішні віконні відливи
3. Зварювання
4. Ножиці по металу або болгарка
5. Молоток


Самодельный раскладной мангал


Самодельный раскладной мангал

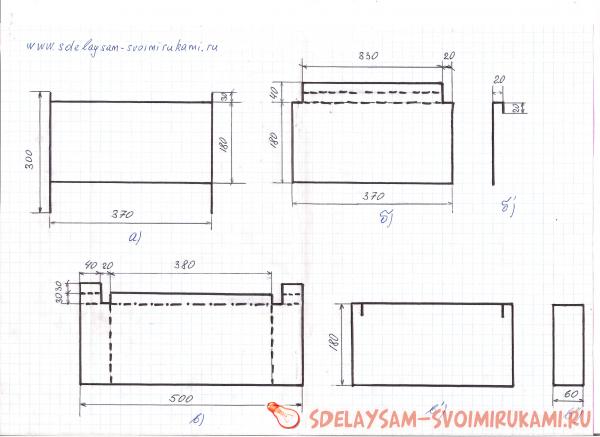

Фотографій самого процесу виготовлення, на жаль немає. Але я думаю, що з креслення, який я зробив всім все стане ясно...
І так почнемо.

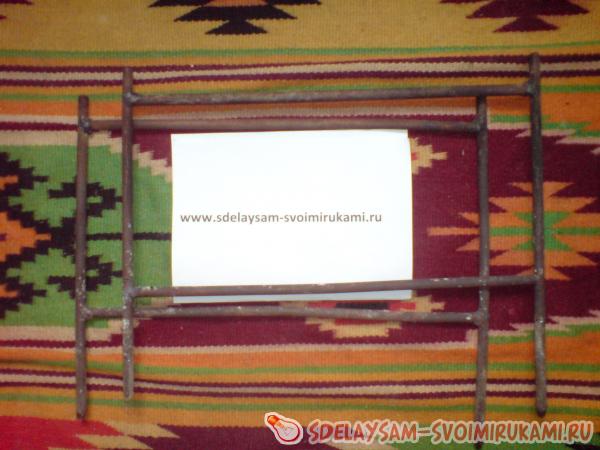

Сталевий прут режим на шматочки розміри, які вказані на кресленні рис. а Це буде наша основа, стійки, на які будуть одягатися бічні панелі..
Таких стійок буде 2шт. порізані прути складаємо і зварює. Знизу стійки бажано злегка ув'язнити, щоб краще вставляти в землю. Сильно гострі теж не бажано, так як при транспортуванні гострими кінцями можна пошкодиться, або пошкодити сумку або пакет...
Приступи до виготовлення бічних панелей.


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал

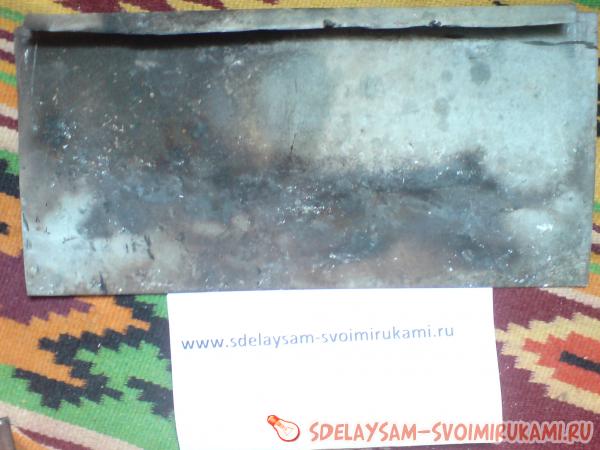

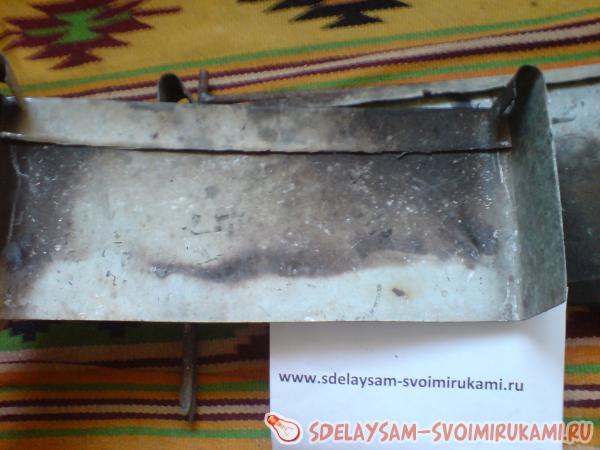

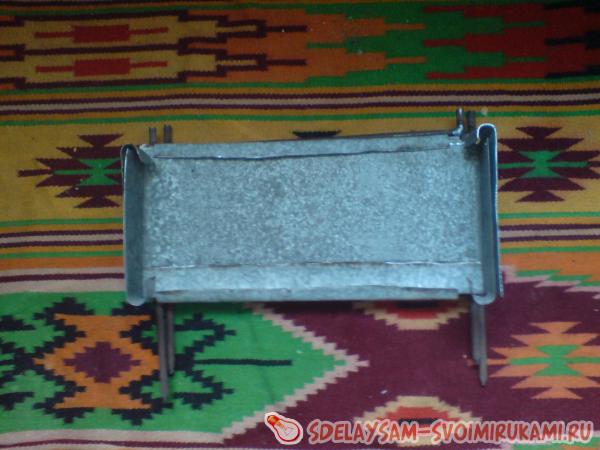

На кресленні вони позначені рис. б), рис. в).
З допомогою цвяха і лінійки (я так робив можна і олівцем, крейдою) розмічаємо на оцинкованому аркуші майбутні наші панелі, болгаркою або ножицями вирізаємо.


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал

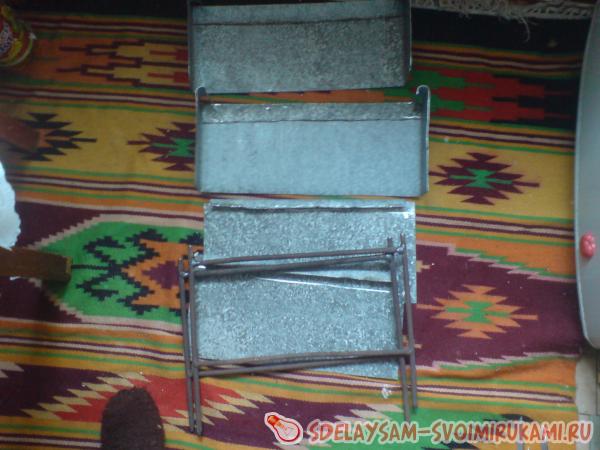

У нас повинно вийти за 2шт заготовок рис.б) і рис. в)

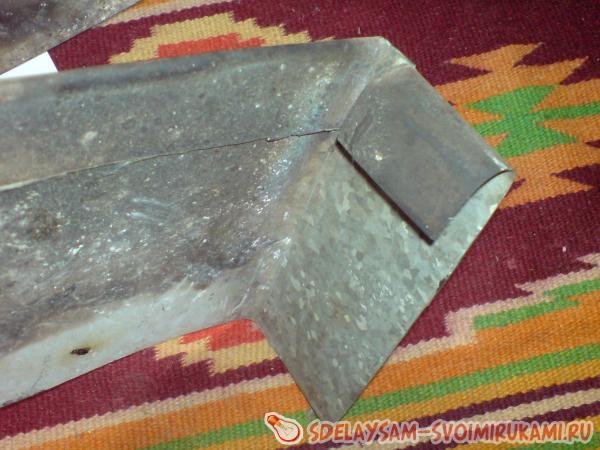

Пунктиром на кресленні позначено лінія загину під кутом 45 а пунктир з точкою 180


Самодельный раскладной мангал


Також на кресленні:
б' ) - вид збоку панелі б)
в ')- вид спереду панелі)
у ") - вид збоку панелі)
Після того, як все зроблено залишилося злегка по заточувати гострі кінці листа, це можна зробити напилком, або на колі для заточування різців.

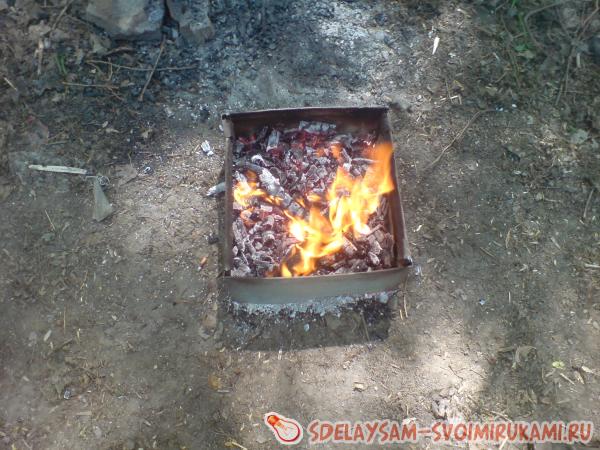

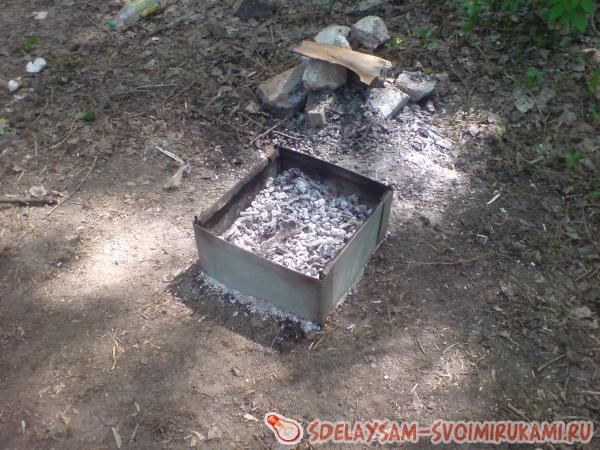

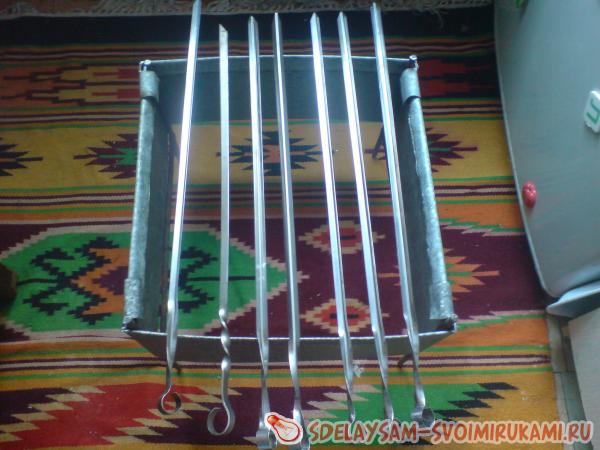

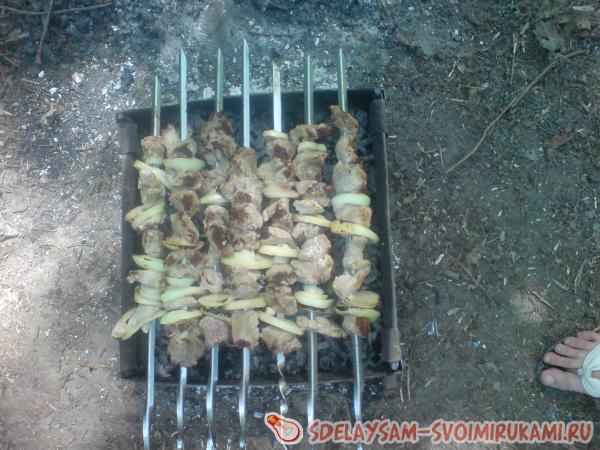

Мангал готовий!! Бажаю приємно відпочинку!


Самодельный раскладной мангал


Самодельный раскладной мангал


Самодельный раскладной мангал
